优质供货 单向微触发可控硅BT169D
产品介绍
■用 途
广泛应用于各种脉冲点火器、负离子发生器、小型马达控制器、漏电保护器、灯具继电器激励器等线路功率控
制。
■特 征
较低的通态压降，灵敏一致的触发特性，可靠性高。
■极 限 值
名 称
符 号
规范值
单 位
测 试 条 件
重复峰值阻断电压
VDRM
600
V
IDRM=20μA
反向重复峰值电压
VRRM
600
V
IRRM=20μA
通态电流
IT(RMS)
1
A
正弦波180度
浪涌电流
ITSM
10
A
正弦波50Hz，tp=10ms
结温
Tj
125
℃
贮存温度
Tstg
-40~150
℃
电特性(Ta=25℃)
名 称
符 号
测 试 条 件
Min
Max
Type
单位
正反向漏电流
IDRM/IRRM
V=VDRM/VRRM，RGK=1KΩ
--
0.1
mA
通态电压
VTM
IT=1.0A
--
1.5
V
门极触发电流
IGT
VD=12V， RL=100Ω
--
120
μA
维持电流
IH
IT=50mA，RGK=1KΩ
--
5
mA
门极触发电压
VGT
VD=12V， RL=100Ω
--
0.9
V
门极不触发电压
VGD
VD=1/2 VDRM
0.2
--
V
断态电压临界上升率
dV/dt
VDM=67%VDRM
RGK=1KΩ Tj=110℃
20
--
V/μs

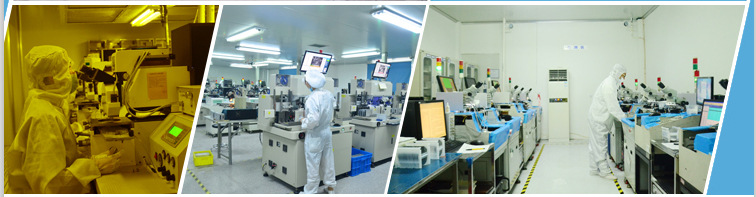

公司环境
温馨提示
各位亲爱的顾客朋友们，目前本公司都是线下接单为主，本公司从事元器件生产销售已经快10年了，所以欢迎大家来咨询购买。
产品型号:BT169D
封装外形有SOT-89-3L,TO-92,SOT-23,SOT-23-3L
