奥乐单相100A交流固态继电器SSR-100AA交流控交流

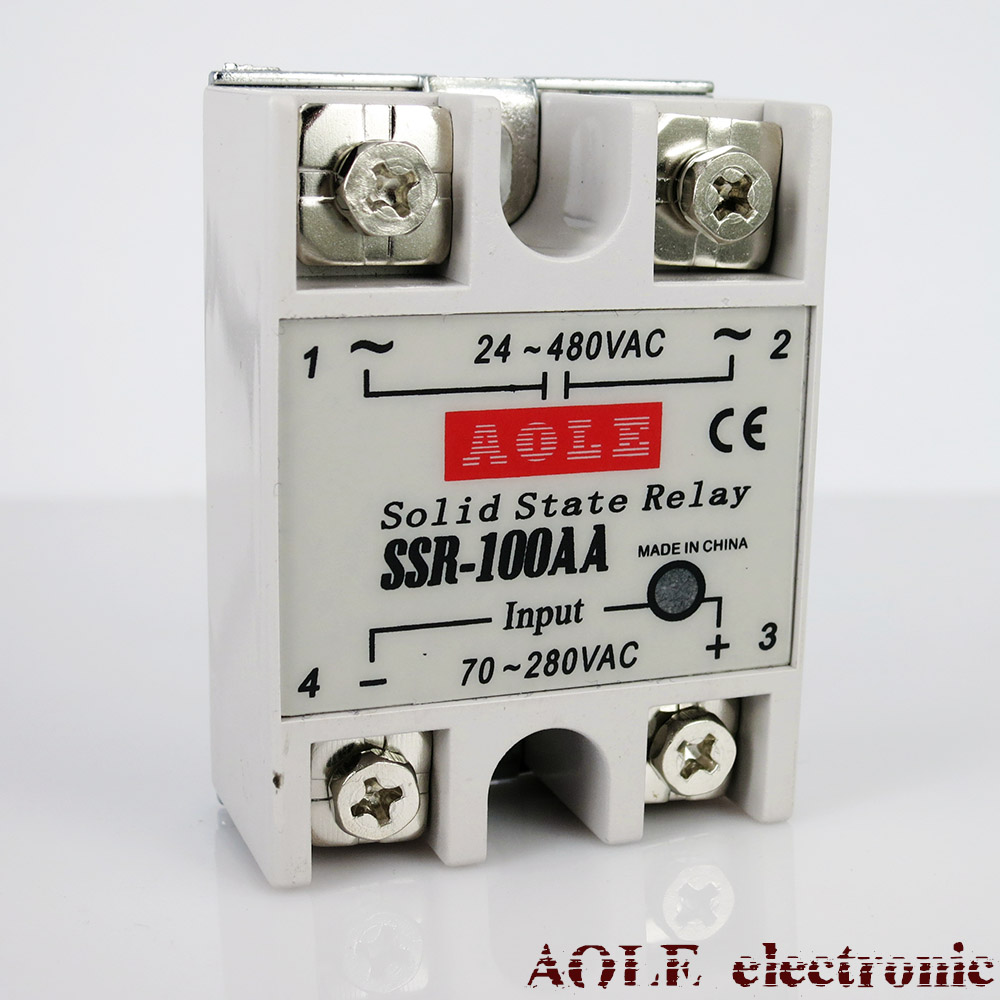

单相固态继电器 SSR-100AA
【品牌】： 奥乐(AOLE) 【型号】：SSR-100AA
【控制方式】:交流控交流(AC-AC)【负载电流】：100A
【负载电压】：24-480V/AC 【控制电压】：70-280VAC
【控制电流】：AC:12mA 【外型尺寸】：mm: 58×45×31
SSR系列为本公司基本型固态继电器，内部无任何机械化部件，结构采用灌封
1）SSR系列40A-100A全采用单向可控硅并联,较双向单粒可控硅更加可靠定；
2）负载电压宽幅更大，24-480VAC通用；
3）可控硅定位工艺及单品三次测试出厂，保证产品散热性和出厂零次品率。
说明及注意事项：
A：负载电流安全系数，阻型负载为2-3倍，感性负载为5-7倍。下面为常温下个负载电流的降额系数推荐值：
负载类型
电阻
电热
白织灯
交流电磁铁
变压器
单相电机
三相电机
降额系数
1
0.8
0.5
0.5
0.5
0.12-0.24
0.18-0.33
B：发热与散热：SSR导通时，两端总有压降，产生焦耳热，尤其在大电流工作时尤其突出。所以在热设计时，应考虑环境温度、通风条件、安装密度和安装方法等因素，确保表面温度低于60度。1、对于5A以下的SSR，应安装在通风环境较好的散热窗旁边，或冷却风吹到的地方。安装时应高出线路板1-2mm,同时应将下方镂空。2、对于10A及以上的SSR，应根据起实际输出电流大小配备不同面积的散热器，在继电器底板与散热器安装面之间涂抹均匀导热硅脂，然后用螺丝拧紧。当输出电力太大或表面温度接近60度时，应使用风扇冷却或水冷却。
C：过流保护：SSR工作时不允许过流，尽管选型时已经考虑了降额系数，但负载在频繁的启动，关断瞬间、非常状态的过流、人为短路、都有可能导致SSR永久失效，所以必须加以保护，一般在输出负载回路中串接小于20ms的快速熔断丝。
全闭式结构；
具有耐振、耐潮、耐腐蚀、长寿命低噪音等特性，及采用零触发技术；
