直销奥乐DC-AC工业级模块60A交流固态继电器H360ZF

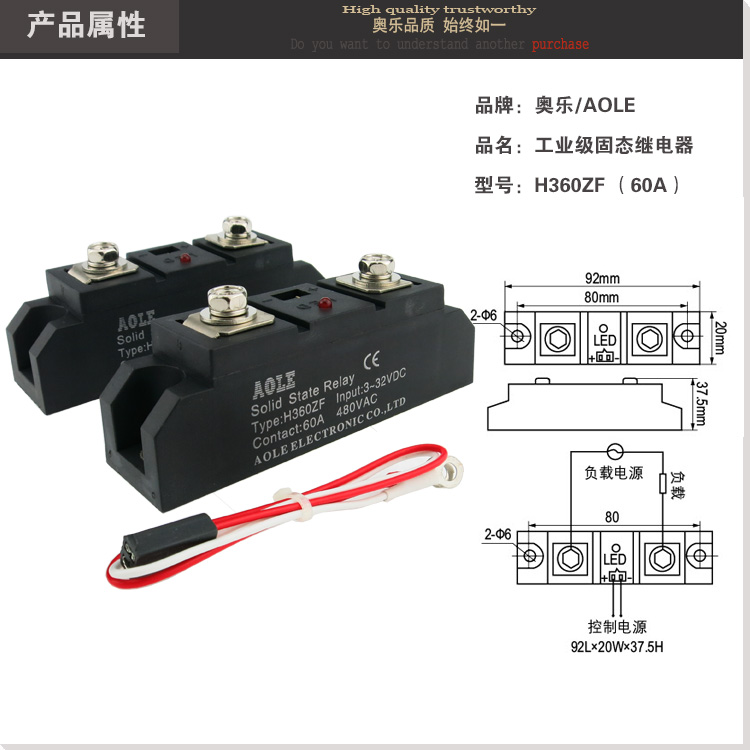

工业级单相固态继电器 H360ZF
【品牌】： 奥乐/AOLE 【型号】：H360ZF
【品名】：工业级单相固态继电器60A(螺纹安装)
【控制方式】:直流控交流(DC-AC) 【负载电流】：60A
【负载电压】：480V/AC 【控制电压】：3-32VDC
【控制电流】：AC:12mA 【外型尺寸】mm:94×25×36
因有限制，全系列无法一一上传：
工业级固态系列型号：（H360ZF、H380ZF、H3100ZF、H3120ZF、H3150ZF、H3200ZF、H3300ZF、H3400ZF）
说明及注意事项：
1、使用负载电流高于10A时，必须使用散热器或安装在具有相应散热效果的金属底板上，并且必须在固态继电器散热底板
与散热器安装面之间涂上导热硅脂，60A以上加风扇强或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加在产品输出端，因此可能导致固态继电器误导通或损坏，通常需要在
输出端接入具有特定钳位电压的元器件来保护，如压敏电阻（MOV）。压敏电阻推荐额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生
较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时
，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用一个控制电源驱动多只固态继电器时，输出端可以串联使用也可以并联使用。
7、容性负载请慎用此产品，请选择容性负载专用固态继电器。
●选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,
可按2-3倍负载电流选取。感性或容性负载时,可按3-5 倍负载电流选取）。
●根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容
量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔
断器。
●感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的
选配：240V档时选430-470V，440V档时选680-750V， 660V档时选1100-1200V。
●安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面均匀涂上一层
导热硅脂，最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
●当固态继电器首次工作停机后，应趁其尚有余温再紧固一下固定螺钉，以使固态继电
器底板和散热器表面能够紧密接触，达到最佳散热效果。
●不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
