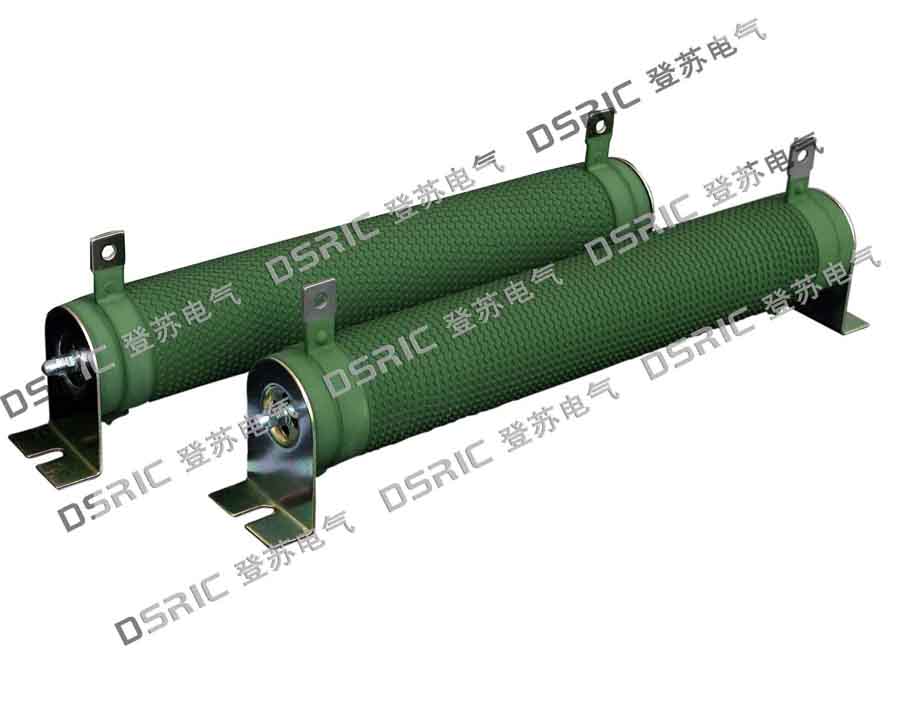

供应波纹电阻
1．关于产品
1.1型号说明：
PRW-1500W40RJ
PRW------波纹电阻器
1500W----额定功率
40R--------产品阻值
J------------阻值误差（K=10%    J=5%）
1.2产品特点：
■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量
■电阻表面的绝缘涂料具有阻燃、耐高温的作用
■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效
■不锈钢夹环固定，纵向引出，方便安装和引线

2．应用条件和环境
2.1典型应用条件：
■做为制动电阻保护变频器、伺服等不受电机再生电能的危害
■电力电子负载测试中做为阻性负载
■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻
2.2使用环境条件：
■海拔高度不超过2000米
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）
■储存最低温度为-25℃～+55℃（应除去冷却液）
■周围没有导电尘埃、性气体及能严重破坏金属和绝缘的腐蚀性气体
■周围环境有良好的通风条件，如装在柜内，应加装通风设备
■安装场所应无严重震动、颠簸
■环境污染级别：泄露比应小于2.5cm/KV

3．技术特征和参数
3.1技术特征：
工作电压：    小于3KV
功率范围：    50W-3KW
阻值：    1Ω-1KΩ(±5%)
抗电强度：    引出端-地  2500VAC/50Hz/1分钟（漏电流小于10mA）
绝缘电阻：    引出端-地  1000VDC（绝缘电阻大于50MΩ）
防护等级：    IP00
额定温升：    额定功率下375℃
温漂系数：    80-400ppm/℃
阻燃等级：    UL  94V-2
产品执行标准：    GB-5792
平均寿命：    超过100000小时
4．产品尺寸
外形尺寸表：
    长    宽    高    长（安装）    宽（安装）    安装孔    接线端子
PRM-50W    146    28    61    124    28    Φ6.5    M4.5
PRM-60W    146    28    61    124    28    Φ6.5    M4.5
PRM-80W    196    28    61    174    28    Φ6.5    M4.5
PRM-100W    226    28    61    204    28    Φ6.5    M4.5
PRM-120W    226    28    61    204    28    Φ6.5    M4.5
PRM-150W    239    40    81    217    41    Φ8    M5.5
PRM-200W    239    40    81    217    41    Φ8    M5.5
PRM-300W    326    40    81    304    41    Φ8    M5.5
PRM-400W    326    40    81    304    41    Φ8    M5.5
PRM-500W    389    40    81    367    41    Φ8    M5.5
PRM-600W    360    50    101    338    45    Φ8    M6
PRM-750W    360    50    101    338    45    Φ8    M6
PRM-1000W    350    60    119    325    60    Φ8.5    M6
PRM-1200W    465    60    119    440    60    Φ8.5    M6
PRM-1500W    465    60    119    440    60    Φ8.5    M6
PRM-2000W    560    60    119    535    60    Φ8.5    M6
PRM-2500W    650    60    119    625    60    Φ8.5    M6
PRM-3000W    650    60    119    625    60    Φ8.5    M6
