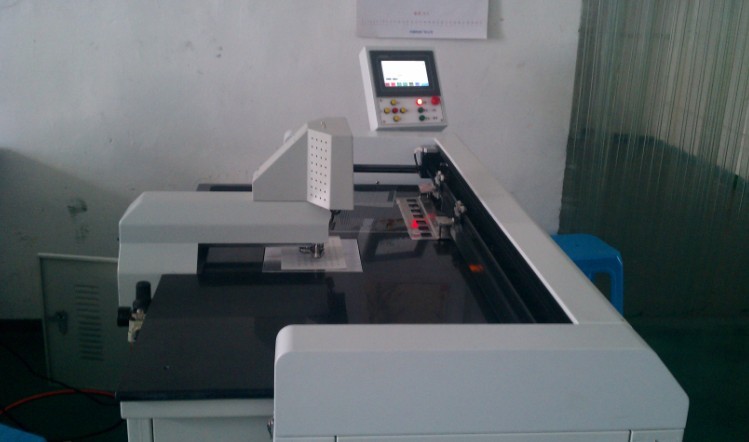

供应最新智能菲林自动送料自动定位打孔机 自动送料打孔机
可根据客户的特殊需求，对机器进行特殊处理，深圳市长亚科技专业制造。
一 基本思想
自动送料打孔机采用大范围上工件按图走位，进入CCD扫描范围；小范围内CCD扫描精准捕捉图形，下工件套实行定位冲孔。上下双工位并行配合工作，实现打孔机构连续无停顿工作。打孔速度仅仅限制于打孔机构的反应时间，运动时间，可以很大程度上提高生产效率，节省人工
二 各机构说明
1、图像识别 ：图像识别采用CCD图像传感器 DSP的方式实现。 CCD图像传感器是一种光电转换式图像传感器，利用光电转换原理把图像信息直接转换成电信号。它具有自扫描、工作速度快、测量精度高、寿命长的特点。 DSP芯片，即数字信号处理器，是专门为快速实现各种数字信号处理算法而设计的、具有特殊结构的微处理器，其处理速度已高达2000MIPS，比最快的CPU还快10-50倍。图像识别系统利用CCD将工件转换成为电信号经A/D转换后送入DSP进行处理，利用DSP能够高速处理数字信号的特点，在很短的时间内识别分析工件并对打孔位置定位。本公司图形识别主要采用日本WATEC进口CCD摄像头。
2、运动结构 ： 采用大范围上工件套按图走位。输入要冲孔的定位孔，（图一）所示待冲孔片材在夹具吸力下随大工件X，Y轴前后上下移动，把片材移动到CCD范围，摄像头自动捕捉图形。DSP芯片分析图形数据，并发信号控制下工件套X1，Y1移动，精确定位。运动结构本公司在丝杆，导轨/滑块主要采用台湾上银H级的高精度传动部件，保证质量。CCD定位采用日本三洋的57系列步进马达保证提速快，力矩的稳定性；驱动器采用雷赛最高端的仿伺服驱动无噪音稳定性好，小范围精度高。大范围行程马达驱动器采用日本三洋公司的，同步性能好，稳定性好，噪音低。
3、 气动部分 ：在定位捕捉完成后，在DSP芯片控制下，启动电磁阀，打开开关控制气缸的上下运动冲孔。在气动部分，气缸,电磁阀采用台湾亚德客品牌，稳定，持久。
三 系统特点
1、打孔速度快，生产效率高。
2、CCD在可视范围找图，图像采集稳定高效。
3、自动化程度高，用户只需要将工件放入相应工位即可，不需要手动放准CCD区域。
4、采用嵌入式系统加PC机控制，控制器采用DSP芯片，可以直接焊接于电路板上，不需要PC机安全可靠。PC机控制打孔软件，软件升级只需要升级冲孔软件即可，保证性能高效。
四 技术参数
冲孔直径:Φ1－Φ5mm(标配)(定制可更大)
外型尺寸:2300×2100×1350MM（长×宽×高）
最大片材尺寸：640mm×600mm
CCD识别范围：13mm×9mm
冲孔厚度：0.1~4mm(视材料而异)
识别图形:任何CCD可视图形
冲孔误差:≤±0.008mm
理论速度：0.4S/孔
售后服务：终身上门免费维修。
