概述

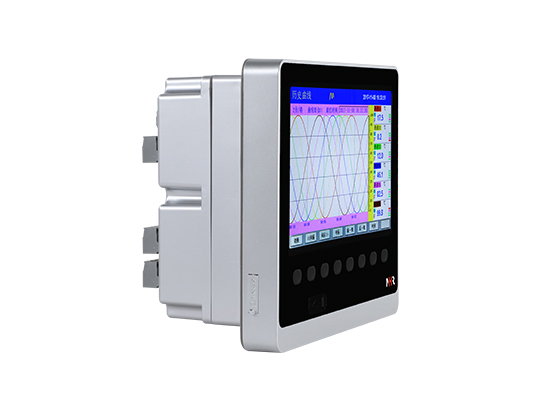

  NHR-6800系列12路彩色无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。12路可切换信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。可带12路报警输出，6路变送输出，RS232/485通讯接口，以太网接口，可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。

产品特点

7英寸800*480点阵宽屏TFT高亮度彩色图形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。
全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
全隔离可切换信号输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
可外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
标准串行通讯接口，支持ModBus-RTU通讯协议。
10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，可支持容量≤8G。
支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，可支持容量≤8G。
用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可保存。
全铝密封外壳，保证仪表在恶劣环境中正常工作。

技术参数

1.输入信号：12通道可切换隔离信号输入；
2.信号类型：标准电压信号：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
          标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
          毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
          热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；
          热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
          线性电阻信号：0～400Ω；
3.精度：±0.2％F.S。
4.采样周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：

7.模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、

1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
8.报警输出：12路报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9.配电输出：变送器配电电源，额定电压24VDC±10%，负载电流≤200mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11.供电电压：电压范围85～264VAC，频率：50/60Hz；功耗：≤15W。
12.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

 仪表选型

 NHR-68 □-□-□-□-□   12路彩色无纸记录仪
     ① ② ③ ④ ⑤

备注：

模拟输出通道数+继电器输出通道数≤12
