三相四线功率变送器
一、三相四线功率变送器产品概述
三相四线功率变送器采用单片机技术制作，稳定性好，能准确反应被测功率的传输方向，适用于三相三线有功功率的测量；还可按用户要求定制电流、电压、功率等多电量组合变送器及三相三线全电量测量，RS485输出的智能变送器。三相功率变送器广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
二、产品技术特点
执行标准：GB/T 13850-1998，IEC688:1992
精 度：0.2%，0.5%
整机功耗：≤5VA
工频耐压：AC2.0KV/min.1mA（输入~输出/电源间）
冲击电压：5KV（峰值1.2/50μs）
负载电阻：电流输出≤650Ω；电压输出≥2KΩ
四、常用规格实例
类型：CY-P4-V1-A2-P2-O3
输入：AC100V，5A
电源：AC220V
输出：4~20mAdc
此产品为三相四线功率变送器，输入电压是AC100V，输入电流AC5A，输出为4~20mAdc，电源为AC220V。
1、 输入、输出、辅助电源接线必须正确，不能错位。
2、 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、 产品出厂时已调校好零点和精度，请勿随意调整。
绝缘电阻：≥20MΩ（DC500V）
响应时间：≤350ms
输入范围：AC0~15A、AC0~500V（可选），50/60Hz
吸收功率：每路电压＜0.5VA/100V，每路电流＜0.1VA/5A
过载能力：电流：2倍连续。30倍1秒。电压：2倍连续。
工作环境：温度：-10~50℃ 湿度：20~95%。无凝露
安装方式：35mmDIN导轨安装或M4螺钉固定

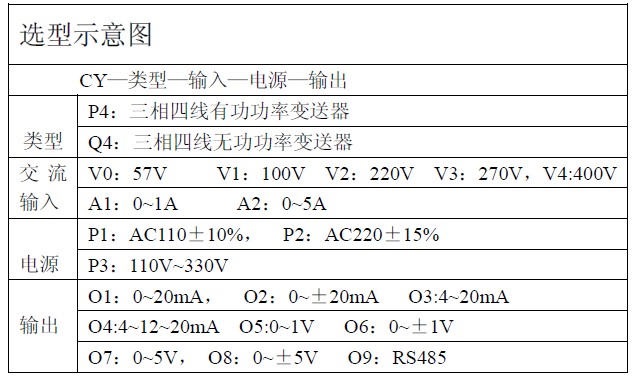

三、选型表
