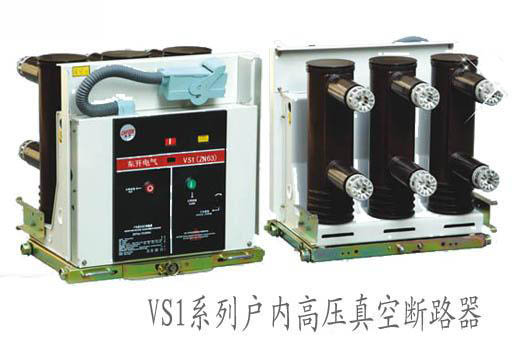

VS1(ZN63)-12 型户内高压真空断路器
VS1(ZN63)-12  型户内高压真空断路器，系三相交流  50Hz  定额电压为  12kV  电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
产品型号及名称
VS1(ZN63)-12/630-20
VS1(ZN63)-12/630-25
VS1(ZN63)-12/1000-20
VS1(ZN63)-12/1000-25
VS1(ZN63)-12/1250-20
VS1(ZN63)-12/1250-25
VS1(ZN63)-12/1250-31.5
VS1(ZN63)–12/1600-31.5
VS1(ZN63)-12/1600-31.5
VS1(ZN63)-12/2000-31.5
VS1(ZN63)-12/2000-40
VS1(ZN63)-12/2500-31.5
二、主要用途
ZN63-12(VS1)型户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
三、性能及特点
符合GB1984、DL/T403和IEC60056等标准的规定。在正常使用条件下，符合断路器的技术参数范围内，就可保证安全、可靠地运行于相应电压等级的电网中。高寿命  机械寿命30,000次，满容量短路电流开断次数50次，在工作电流范围内可进行频繁的操作或多次开断短路电流；
高可靠性  适用于各种特性的重合闸操作；
全工况  采用立式的绝缘筒防御各种特殊环境的影响；
免维护  采用固体绝缘结构——集成固封极柱；
功能齐全、多种用途  可以固定式安装，也可移开式使用，还可安装于框架上使用；
标准化设计  互换性好、通用性强，特别适用于KYN28(GZS1)使用。
四、断路器主体结构
1.  普通型
断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内，使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。视使用场所情况，可在绝缘筒上增装一个防尘盖(作为附加装置)，这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
2.  极柱型
断路器极柱设计为圆柱形，安装在托架状的操作机构外壳的后部。断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
操动机构的结构
操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传动至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在杠架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次重合闸操作。
操动机构弹簧有手动储能和电动储能两种储能方式。
五、使用环境
A  周围空气温度：上限+40℃，下限-15℃;
b  海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c  振幅：地震列度不超过8度；
d  空气相对湿度日平均值不大于95％，月平均值不大于90％
e  无火灾、爆ZHA危险、严重污染、化学腐蚀及剧烈震动的场所。
确认VS1断路器固定式、手持式、价格、参数等信息请联系我们。
