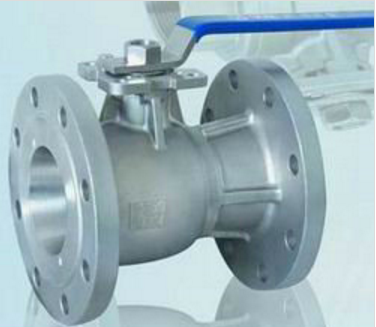

供应高山QS41F-缩径球阀

▲订货型号编制及结构说明
1. 缩径球阀的型号、规格的表示方法“阀门类型代号”用“QS”表示，规格用“公称通径×缩径”表示。例如：蜗轮传动固定球球阀 SFGQS347F25-DN150×100
2. 缩径球阀的结构长度及法兰连接尺寸，均按“公称通径”的数值。
3. 缩径球阀的操作尺寸的数值（H、W）按缩径阀门的尺寸。

■ 国标系列
▲ 标准规范
设计制造：GB12237-1989
法兰连接：GB9113，JB/T79，HG20592，SH3406
结构长度：GB12221-1989
焊接标准：GB12224-1989

▲ 主要结构尺寸及重量
PN 1.6(Mpa)

DN	D	d	L	H	W
80×50	80	50	241	173	350
100×80	100	80	305	225	400
150×100	150	100	394	260	500
200×150	200	150	457	320	800
250×200	250	200	533	345	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150

PN 2.5(Mpa)

DN	D	d	L	H	W
80×50	80	50	241	175	350
100×80	100	80	305	225	400
150×100	150	100	394	268	500
200×150	200	150	457	315	98
250×200	250	200	533	342	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150

PN 4.0(Mpa)

DN	D	d	L	H	W
80×50	80	50	310	175	400
100×80	100	80	350	228	500
150×100	150	100	403	268	600
200×150	200	150	419	315	98
250×200	250	200	457	342	115
300×250	300	250	502	366	115
350×300	350	300	762	398	171
400×350	400	350	838	450	171
450×400	450	400	914	489	257
500×450	500	450	991	530	257
600×500	600	500	1143	612	257

PN 6.4(Mpa)

DN	D	d	L	H	W
150×100	150	100	559	272	600
200×150	200	150	660	338	98
250×200	250	200	787	389	115
300×250	300	250	838	451	115
350×300	350	300	889	520	171
400×350	400	350	991	564	171
450×400	450	400	1092	625	257
500×450	500	450	1194	728	257
600×500	600	500	1397	856	257

PN10.0(Mpa)

DN	D	d	L	H	W
150×100	150	100	559	295	1050
200×150	200	150	660	327	116
250×200	250	200	787	374	171
300×250	300	250	838	445	171
350×300	350	300	889	515	257
400×350	400	350	991	550	257
450×400	450	400	1092	615	257
500×450	500	450	1194	700	150
600×500	600	500	1397	810	150

■美标系列
▲标准规范
设计制造：ANSI B16.34，API6D，BS5159，JIS
结构长度：ANSI B16.10
法兰连接：ANSI B16.5，JIS
焊接标准：ANSI B16.25
注：连接尺寸见后面“附表”

▲主要结构尺寸及重量

CLASS 150 Lb

in	D	d	L	H	W
3×2	80	50	203	126	230
4×3	100	80	229	180	400
6×4	150	100	394	204	650
8×6	200	150	457	356	98
10×8	250	200	533	383	115
12×10	300	250	610	405	115
14×12	350	300	686	455	171
16×14	400	350	762	490	171
18×16	450	400	864	550	257
20×18	500	450	914	620	257
24×20	600	500	1067	680	257
28×24	700	600	1245	870	150

CLASS 300 Lb

in	D	d	L	H	W
3×2	80	50	283	126	230
4×3	100	80	305	180	400
6×4	150	100	403	204	650
8×6	200	150	502	356	98
10×8	250	200	568	383	115
12×10	300	250	648	405	115
14×12	350	300	762	455	171
16×14	400	350	838	490	171
18×16	450	400	914	550	257
20×18	500	450	991	620	257
24×20	600	500	1143	680	257
28×24	700	600	1346	870	150

CLASS 600 Lb

in	D	d	L	H	W
3×2	80	50	356	168	400
4×3	100	80	432	197	650
6×4	150	100	559	295	1050
8×6	200	150	660	327	115
10×8	250	200	787	374	171
12×10	300	250	838	445	171
14×12	350	300	889	515	257
16×14	400	350	991	550	257
18×16	450	400	1092	615	257
20×18	500	450	1194	700	150
24×20	600	500	1397	810	150
28×24	700	600	1549	1010	83
