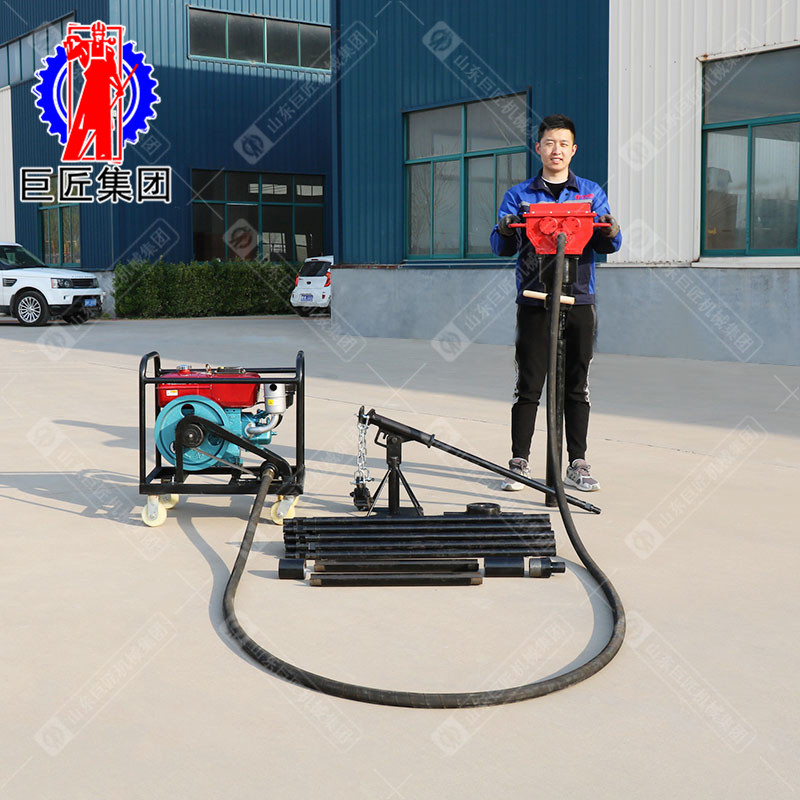

QTZ-4柴动便携式取土钻机简介
QTZ-4柴动便携式取土钻机是根据小机身大深度土壤取样的实际需要，开发研制的一种土壤取样钻机。该新产品应用振动冲击理论，具有能量大、体积小、重量轻、结构简单、操作简便、两人抬举便可实施取样作业等优点。
二、QTZ-4柴动便携式取土钻机参数
|
QTZ-4柴动便携式取土钻机 |
||
|
柴油机 动力 |
型号 |
R175B |
|
型式 |
臥式、单缸、四冲程、水冷 |
|
|
功率 |
4.85kW |
|
|
冲击能 |
110.46N.m |
|
|
激振力幅值 |
1041.8-4167.2N |
|
|
激振器振幅 |
14.1- 40mm |
|
|
软轴长度 |
5m |
|
|
取芯深度 |
20m-25m |
|
|
激振器 |
35kg |
|
三、QTZ-4柴动便携式取土钻机配置清单
|
名称 |
型号 |
单位 |
数量 |
|
激振器 |
柴动 |
台 |
1 |
|
能量传输软轴 |
4米/根 |
根 |
1 |
|
柴油机 |
R175B |
台 |
1 |
|
打帽 |
Φ120→φ50 |
个 |
1 |
|
打垫 |
Φ50*125mm |
个 |
1 |
|
方扣公接手 |
Φ34*170mm |
个 |
20 |
|
方扣钻杆 |
Φ34*910mm |
根 |
20 |
|
脑袋 |
Φ54/34 |
个 |
1 |
|
接箍 |
Φ54*140mm |
个 |
1 |
|

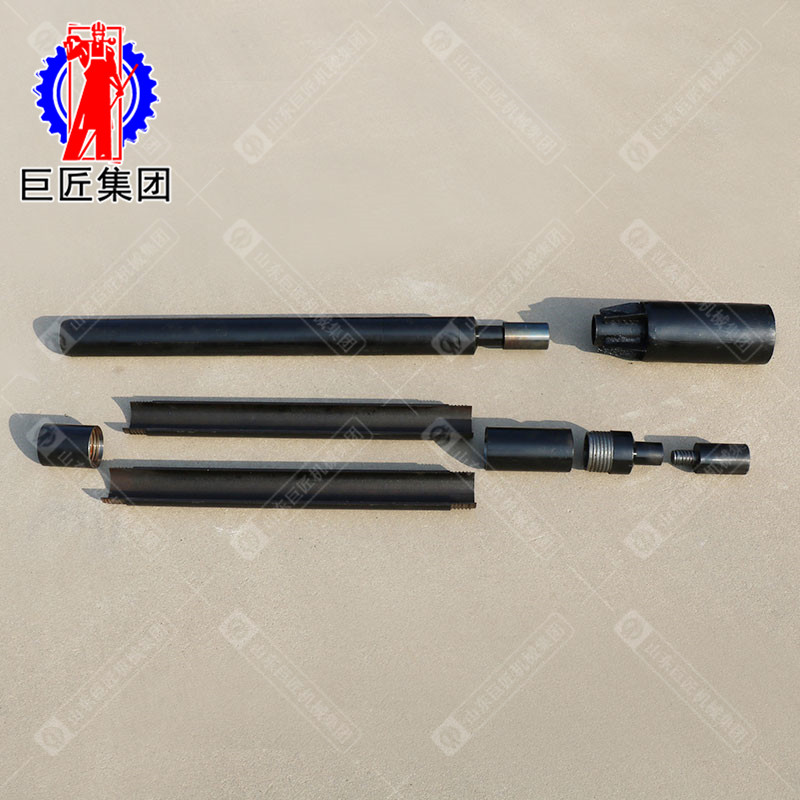

对开管 |
Φ54*600mm |
根 |
1 |
|
内刃管靴 |
Φ54*90mm |
个 |
1 |
|
外刃管靴 |
Φ54*90mm |
个 |
1 |
|
脑袋 |
Φ73/34 |
个 |
1 |
|
接箍 |
Φ73*140mm |
个 |
1 |
|
对开管 |
Φ73*600mm |
根 |
1 |
|
内刃管靴 |
Φ73*90mm |
个 |
1 |
|
外刃管靴 |
Φ73*90mm |
个 |
1 |
|
轻便触探锤 |
10KG |
个 |
1 |
|
方扣触探头 |
Φ34*98mm |
个 |
1 |
|
方扣起拔反打帽 |
|
个 |
1 |
|
起拔器 |
三位力臂 |
套 |
1 |
山东巨匠机械集团供应沙土取样钻机，沙土取样钻机主要型号有QTZ-1汽油机便携式取土钻机、QTZ-2汽油机便携式取土钻机、QTZ-3汽油机便携式取土钻机、QTZ-3D电动便携式取土钻机、QTZ-4柴动便携式取土钻机、QTZD-20履带式液压直推取土钻机、SH30-2A工程勘察钻机。
