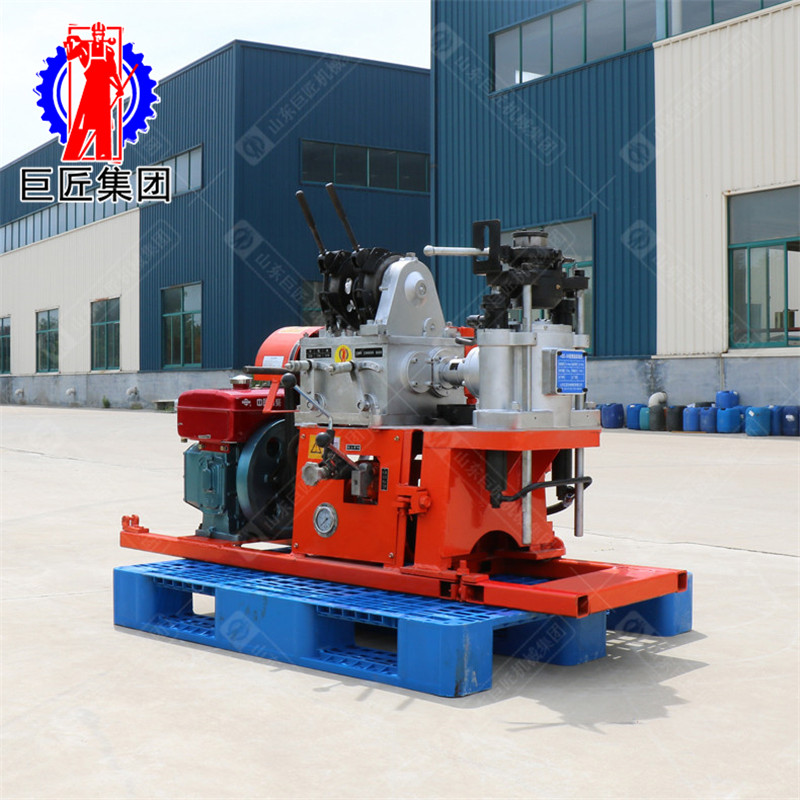

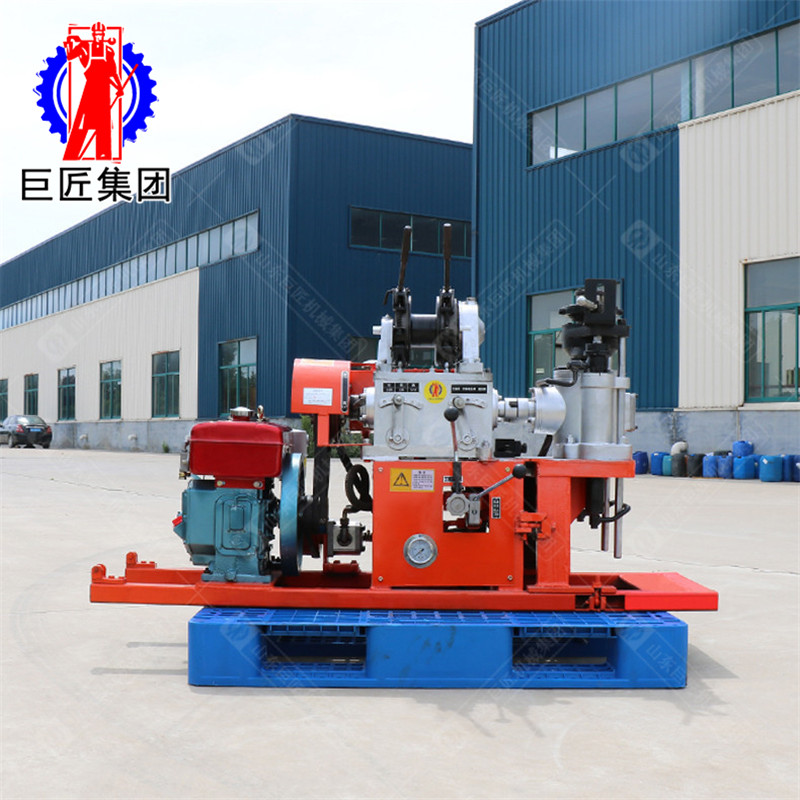

YQZ-30型液压轻便钻机简介
YQZ-30型液压轻便钻机是一款小型轻便油压给进的钻探机械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等钻进工程，浅层石油、天然气及地下水钻探，并可用于堤坝注浆和坑道通风、排水等工程钻探。YQZ-30型液压轻便钻机额定钻孔深度30米，开孔直径允许为89mm，终孔直径为75mm。
二、YQZ-30型液压轻便钻机特点
1.具有油压自动给进机构、钻进效率高。
2.采用上球卡夹持机构，可实行不停机倒杆。
3.手柄集中、操作方便、安全可信。
4.结构紧凑，占用场地面积小。
5.钻机回转器和变速箱的外壳采用铝合金材质，减轻了机身重量。
6.分解能力强，便于搬迁，适合于丘陵地带、山区等复杂地形工作。
三、YQZ-30型液压轻便钻机参数
|
主机 |
|||
|
钻进深度 |
30m |
钻杆直径 |
42mm |
|
开孔直径 |
91-110mm |
终孔直径 |
75 mm |
|
钻机重量 |
198kg(不含动力) |
钻机尺寸 |
1400*600*1055mm |
|
卷扬机 |
|||
|
升降力 |
0-4kn |
卷筒直径 |
90mm |
|
钢丝绳直径 |
8mm |
钢丝绳容量 |
18m |
|
抱闸直径 |
200mm |
闸带宽度 |
35mm |
|
立轴 |
|||
|
立轴转速 |
136/338/578r/min |
立轴行程 |
400mm |
|
立轴压力 |
8kn |
立轴起重力 |
10kn |
|
油泵 |
|||
|
油泵型号 |
YBC20/125 |
额定压力 |
12.5Mpa |
|
油泵流量 |
20ml/r |
额定转速 |
1500r/min |
|
动力 |
|||
|
柴油机 |
R180 |
冷却方式 |
水冷 |
|
额定功率 |
5.67KW |
额定转速 |
2600r/min |

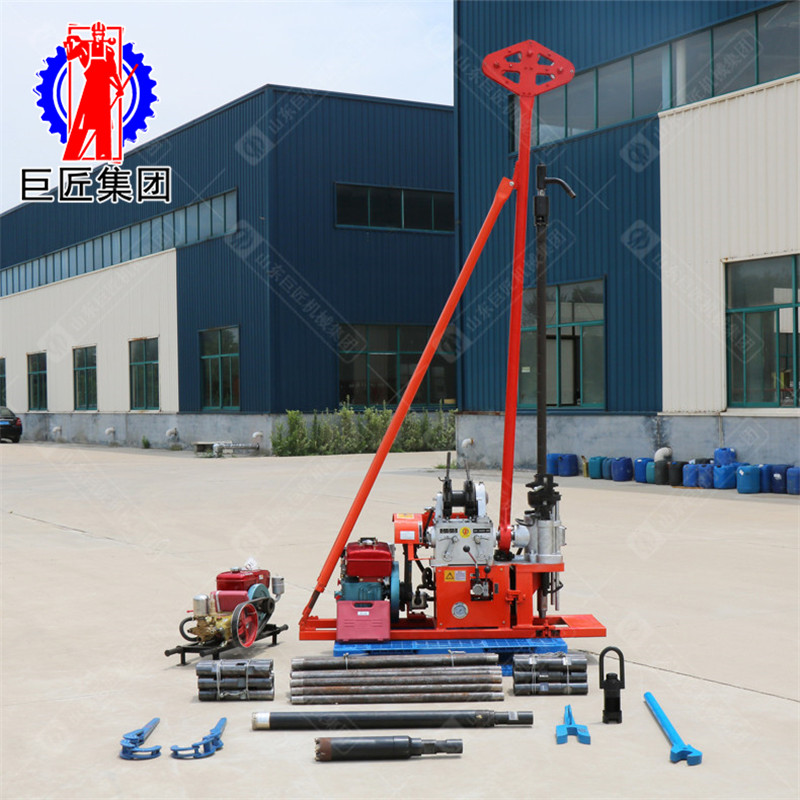

四、YQZ-30型液压轻便钻机配置清单
|
序号 |
名称 |
规格 |
单位 |
数量 |
|
1 |
钻机主机（含动力） |
YQZ-30 |
台 |
1 |
|
2 |
钻杆（含锁接） |
Φ42 |
米 |
30 |
|
3 |
脑袋接手 |
57/57 |
个 |
2 |
|
4 |
脑袋 |
Φ89*57 |
个 |
1 |
|
5 |
开孔管 |
Φ89 |
根 |
1 |
|
6 |
合金钻头 |
Φ91 |
个 |
1 |
|
7 |
脑袋 |
Φ73 |
个 |
1 |
|
8 |
岩心管 |
Φ73 |
根 |
1 |
|
9 |
金刚石钻头 |
Φ75 |
个 |
1 |
|
10 |
水泵 |
柴油机动力 |
套 |
1 |
|
11 |
塔架 |
3m |
套 |
1 |
|
12 |
钢丝绳 |
10mm |
米 |
20 |
|
13 |
绳卡 |
|
个 |
4 |
|
14 |
U形环 |
|
个 |
1 |
|
15 |
扁方主杆 |
2米/根 |
根 |
1 |
|
16 |
主杆变径 |
|
个 |
1 |
|
17 |
水龙头 |
|
个 |
1 |
|
18 |
提引器 |
|
个 |
1 |
|
19 |
垫叉 |
57 |
把 |
1 |
|
20 |
扳叉 |
57 |
把 |
1 |
|
21 |
牙钳 |
24 |
把 |
1 |
|
22 |
自由钳 |
73/89 |
把 |
2 |
山东巨匠机械集团供应取样钻机，小型取样钻机主要型号有BXZ系列背包钻机、QZ系列轻便取样钻机、YQZ系列液压轻便钻机。
