型号：DC- FZJ型
产品介绍:

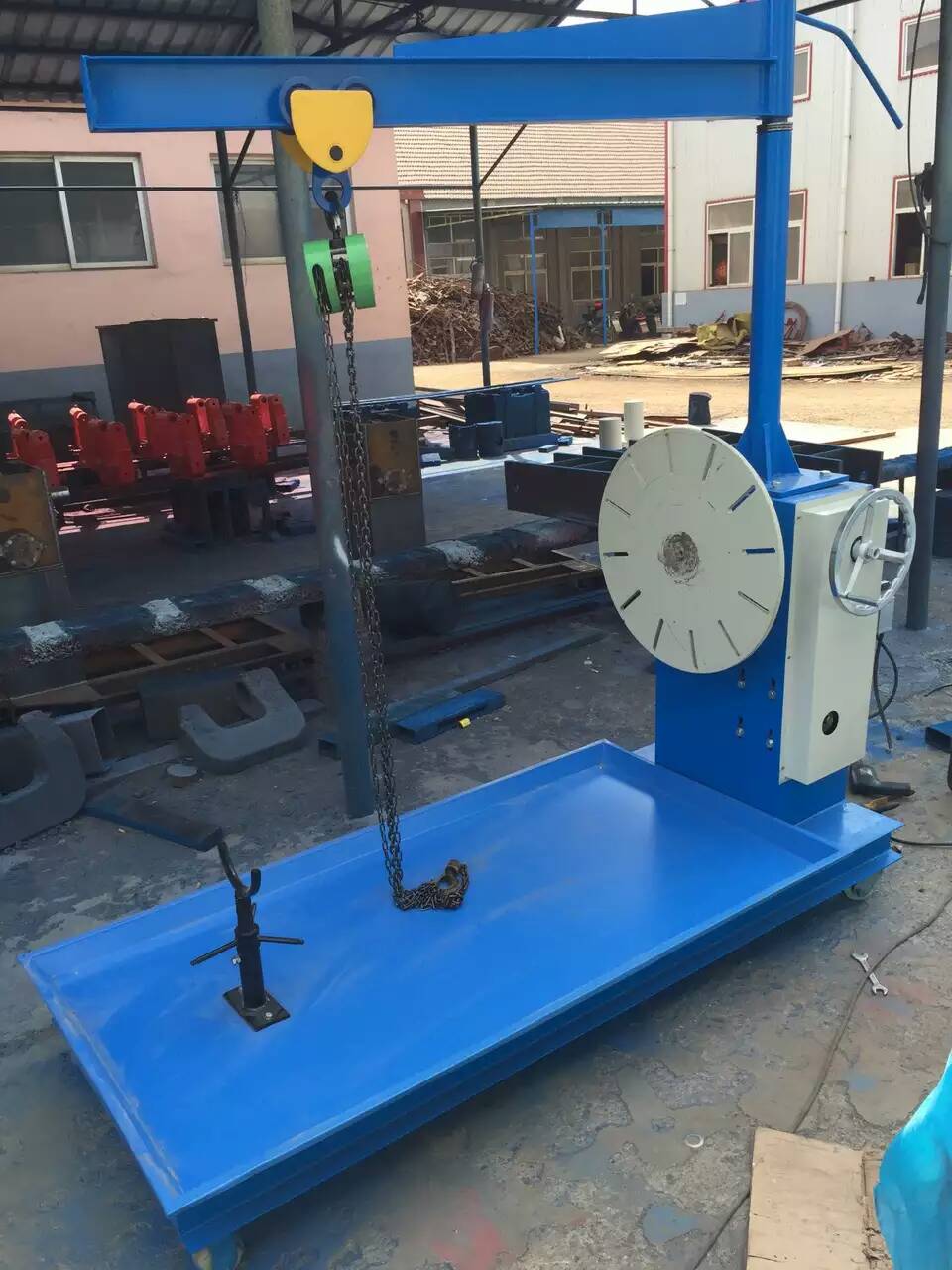

此翻转架适用于潍柴发动机翻转，康明斯ISM系列、康明斯B系列、康明斯C系列、上柴6114的翻转头需用户自行制作。该翻转架适用于大型载重汽车横式发动机的拆装、检测、清洗及维修作业。该设备为机械传动、手动操作，具有操作方便、转动灵活、噪音低、无污染等特点，是汽车维修行业理想的使用设备。该设备主要由主箱体、发动机固定板、设备底盘、电动操作系统等所组成。
产品参数：
1、主轴中心高度：800mm
2、最大承重：2000KG
3、整机重量：230KG
1、单级变速，更省力更安全。
2、底座是用方管制作，更结实牢固。
使用方法:
1、在大、中修或维修时，需要对发动机总成进行解体或组装。发动机翻转架就是为完成这一工作而设置的。它由支架与翻转头组成，在发动机缸体机油散热器一侧有3只M16的联接螺孔，用三只螺栓将发动机与翻转头联接，可360度旋转，从而完成发动机总成解体和组装的任务。
2、 将发动机吊运至翻转架固定板处，将固定板旋转至与发动机安装螺孔位置一致的位置，然后用螺栓将发动机与固定板连接在一起。如果与所安装的发动机安装尺寸与安装盘不符，用户请根据发动机安装孔，自行配备安装盘，然后与设备安装盘固定在一起即可。
3、转动翻转手轮将发动机转动至需要的工作角度，然后可进行发动机的拆装和维修行业。
注意事项:
1、发动机与固定板必须可靠连接后方可撤掉吊装绳索或叉车托架。发动机与固定板脱离前，必须用吊装绳索可靠吊住或用叉车托住。
2、该设备应放在平整的地面上使用，用膨胀螺栓固定。当设备进行发动机的拆装、维修作业时，应检查设备底盘的必须可靠触地。
3、蜗轮箱内传动部分和调节丝杠应定期加注适量的润滑油。
