SOLIDWORKS出工程图时可能会遇到一些问题，今天总结了一些常见问题以及解决办法给大家分享一下。
1、出工程图比较卡，原因是装配体中有中间格式输入的破面问题？
解决方法：打开该零件模型图，使用“输入诊断”命令，检查破面与边线，分别尝试愈合，即可。另外要求供应商提供X-t格式模型。不要使用STEP等…...（如果中间格式零件有黄色！提醒，同样使用上述方法，修复零件）

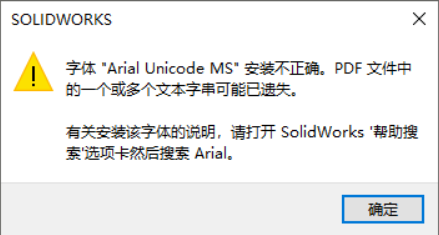

2、在将工程图保存为PDF格式时，出现下图提示：
解决方法：根据解决方法提示所说在SOLIDWORKS帮助搜索对应的字体，然后按照要求安装对应的字体。
3、SOLIDWORKS工程图剖视的标号没有了。
解决方法：
1）检查左边的属性窗口的标号是否被删除。
2）如果没有被删除，那就重置SOLIDWORKS注册表。然后再重启软件打开文件来测试一下看看标号有没有找回来。
4、在进行孔标注时，有些符号变成了一堆字母。
解决方法：
1）查看符号库路径是否正确。有些用户重装软件时更改路径或者卸载了当前版本去安装其他版本时，往往会造成符号图库的路径关联错误，这时候就要重新关联回去。
2）路径正确的情况下，查看符号图库文件是否存在，如果不在了，可以在网上找到此文件将其放回该路径下，或者在其他用户电脑里拷贝出来放在自己的路径下。
5、SOLIDWORKS工程图另存为PDF后，模型边线的颜色很浅。
解决方法：将所有视图的显示样式改为高品质即可以。
6、出工程图上的材料明细表时需要注意什么？
1）尽量将表格设定到定位点
2）注意选择明细表的类型“仅限顶层、仅限零件、缩进”
3）零件配置的分组类型
