康耐德工业污水在线监测产品解决方案介绍：
2017年5月，由住jian部、国家发gai委发布的《全国城市市政基础设施规划建设“十三五”规划》中明确提出:
“建立从‘源头到龙头’ 的全流程饮用水安全保障体系，加快对水源污染、设施老化落后等导致的供水水质不能稳
定达标的水厂、管网和二次供水设施的更新改造。”
在蓝天白云下一污染防治攻坚 战持续推进，目前各省市结合物联网和大数据政策，也先后颁布了相关政策,
要求对涉气排污单位加快实施用电监管，通过全面部署安装污染治理设施用电监管系统，重点对企业内污染源生产
设施和治污设施的运行状况进行实时监测与控制，为政府部门门能够动态真实掌握企业生产状况，判定企业停产、限
产、错峰生产等治污治理执行情况和异常预警，提供技术支撑。
行业应用
工业废气废水污染源在线监测主要应用行业包括水泥、石化、造
纸、玻璃、化肥、焦化、制革、制药、采矿、建材、火电等重点行业的
涉气排污类工业企业。
监测对象:流速、流量、PH值、COD、氨氮、硝氮、亚硝氮、总
磷、溶解氧、污泥、液位等。
行业痛点
工业废水废气污染源的监管和治理普遍存在跨地区分布、点位分
散、数量多、污染情况动态变化难以实时跟踪等问题，如何实现全国/
省/市大范围跨区域的动态数据实时跟踪并集中汇总监管是污染治理必
须解决的难题。
方案介绍
方案一: 4G远程环保监控
康耐德云/监控中心，对下通过4G DTU模块走4G无线网络，可对接RS485型模拟量模块，采集前端的4~20mA、RS485、0~5V/0~10V信号，比如流速仪、氨氮测定仪、溶解氧测定仪、污泥浓度计、流量计、硝氮分析仪、亚硝氮分析仪、超声波液位计、PH仪、COD测定仪、总磷测定仪..
适用场景:监测点分散，分布范围广,且大多数监测点环境恶劣,无法提供光纤网络环境。
方案简介:通过4G DTU直接对接数采仪或者前端的RS485智能设备，直接采集现场的流量计，COD、PH仪等传感器，实现传感器数据通过4G无线传输到平台端。
方案二: 4G+边缘计算远程环保监测
康耐德云/监控中心，对下通过4G无线网络/有线以太网对接康耐德边缘计算智能网关，网关再通过RS485对接RS485型模拟量模块，采集前端信号4~20mA、0~5V/0~10V、RS485、232等，如流速仪、氨氮测定仪、溶解氧测定仪、污泥浓度计、流量计、硝氮分析仪、亚硝氮分析仪、超声波液位计、PH仪、COD测定仪、总磷测定仪...
适用场景:监测点分散，分布范围广，且大多数监测点环境恶劣，且担心4G无线网络不稳定，采集数据丢失，无法定位故障点和问题。
方案简介:通过采集前端的流量计, COD、PH仪等传感器， 实现传感器数据4G传输，4G边缘计算网关可脱机运行，自带数据存储，底端的协议解析、边缘端数据二次换算，自定义事件告警规则、联动条件,事件日志导出，确保数据不丢失。
方案三: LoRa远程环保监测
康耐德云/监控中心，通过局域网对接边缘计算网关，智能网关下行对接LoRa集中管理器，通过LoRa无线网络把前端多个LoRa串口服务器数据收拢上来，通过RS485型模拟量模块把数据传给LoRa串口服务器，模拟量模块对接前端信号4~20mA、0~5V/0~10V、RS485、232等，信号设备有流速仪、氨氮测定仪、溶解氧测定仪、流量计、硝氮分析仪、污泥浓度计、PH仪、亚硝氮分析仪、超声波液位计、COD测定仪、总磷测定仪
适用场景:测点分散，现场不方便布线，不想长期支付通讯流量成本。
方案简介:通过LoRa串口服务器对接前端的流量计、COD和PH仪等传感器，再通过LoRa集中管理器和LoRa串口服务器组网，上行通过以太网接入光纤网络。
产品化定制
康耐德22年专业做数据采集、处理、呈现，通讯方式灵活适应，可以很好的为客户提供各种成熟的定制有线/无线产品采集方案，也因为多年行业的专注、沉淀，可以为客户提供“产品化”定制服务，解决客户各式各样的产品需求和痛点。
一站式全流程服务：
01产品规划--02设计/开发/测试--03定型--04生产--05检测--06售后
相关产品介绍
产品简介
边缘计算网关C2000-D2-GWES04
处理器 Cortex- A9
有线网口 1个，100/10M自适应
操作系统 Linux
4G全网通
内存1GB
下行串口2个下行RS485串口
储存8GB eMMC
功能特性
●支持兼容多种PLC型号及其他智能设备接入,支持modbus.电总、DLT645.
IEC103/104, snmp等标准协议。
●具备底端协议解析功能。
●支持边缘端数据二次换算。
●支持底端事件告警联动。
●支持Web远程配置和WEB展示。
●支持mqtt. snmp. http等 协议数据对接用户平台。
●MTBF>120万小时。
工业级4G无线DTU C2000-B2-SJD100-DW1
4G 支持标准:移动/联通/电信4G
Wi-Fi 组网方式: AP/STA,支持DNS快速解析域名
下行串口 RS485/422/232*1,支持串口与网络数据双向透传 支持modbus网关
功能特性
●免布线，支持级联扩展。
●支持串口数据双向透传。
●支持modbus网关功能。
●拥有成熟TCP/IP协议栈，确保连接的稳定性，实现不断线数据透传。
●私有上下行CR缓冲技术，灵活控制流量，确保数据不错包、不丢包。
LoRa串口服务器 C2000-S2-SLH0100-EM1
发射功率 0~20dBM
频率范围 343-525MHz
传输距离 2000米(空旷无遮挡)
灵敏度 -140dBM
功能特性
●可成对使用，实现无线远距离串口点对点通讯。
●串口与LoRa之间数据透明传输，配合LoRa集中管理器可实现多节点管理。
●标准DIN导轨或定位孔安装。
●全端口过压、过流、防错接保护，高等级防雷。
LoRa集中管理器 C2000-S2-SL H0100-DM1
发射功率 0~20dBM
频率范围 343-525MHZ
传输距离 2000米(空旷无遮挡)
灵敏度 -140dBM
4G 全网通
Wi-Fi 组网方式: ASP/STA
功能特性
●对上支持串口、以太网、WiFi、 4G方式通讯。
●串口与LoRa之间数据透明传输，可实现多节点管理。
●标准DIN导轨或定位孔安装。
●全端口过压、 过流、防错接保护，高等级防雷。

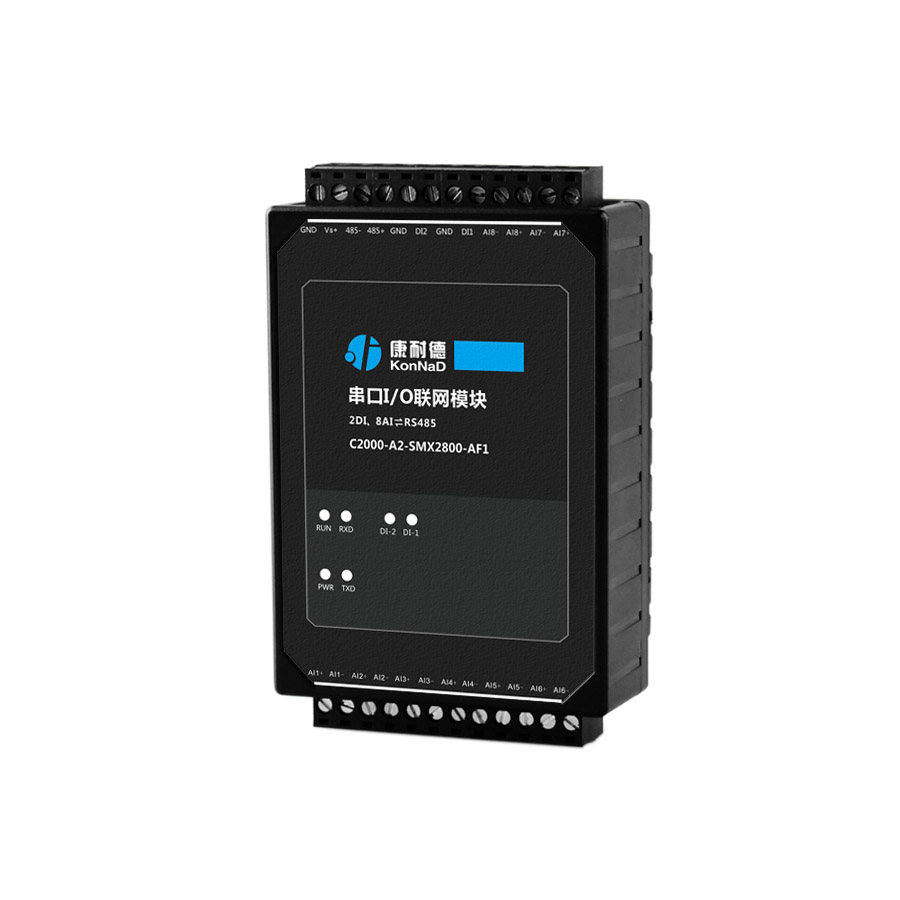

2路/4路/8路AI采集模块
AI 采集范围: 0~20/4~20mA
DI 输入模式:电平+脉冲计数 接口类型:干接点
串行接口 标准Modbus RTU协议
通讯方式 R5485或者TCP/IP
扩展性 可作为数采仪或PLC的扩展I0模块
功能特性
●采集路数多。
●高精度模拟量采集支持16位分辨率， 采集精度达到1%0，且使用时无需校准。
●超qiang抗干扰能力，硬件设计采用滤波电路，支持Al全 差分输入，确保数据采集
准确性。
●全端口过压、过流、防错接保护，高等级防雷。
1路/2路/4路/8路/16路DI采集模块、DO控制模块
DI 输入模式:电平 接口类型:干接点
DO 输出模式:电平 输出类型: C型继电器
串行接口 Modbus RTU协议
通讯方式 RS485或者TCP/IP
扩展性 可作为数采仪或PLC的扩展IO模块
功能特性
●采集路数多、好安装、易维护。.
●支持标准Modbus RTU协议，自由组态，可与大多数的PLC、HMI、SCADA
等系统无缝对接。
常开常闭开关同时支持，满足各种输出控制需求。
●全端口过压、过流、防错接保护，高等级防雷。
