- 8/4-口x4 PCIe USB3.0图像采集卡，板载4个独立USB 3.0控制器

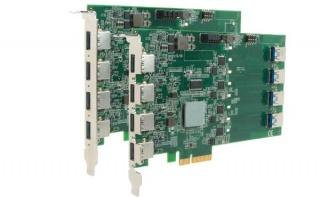

PCIe-USB380/340是一块8口/4口USB 3.0主控卡，专为工业和视觉相关应用设计。USB 3.0,或称作高速USB,是一项新兴的总线技术，10倍于USB2.0的传输速度，尤其适用于高速数据存储和图像设备。
绝大多数现有的USB 3.0卡兼用多个接口于一个USB 3.0控制核心上, 如此操作将会使得性能显著下降。为最大化每个端口的性能，PCIe-USB380拥有4颗独立的NEC/RenesasμPD720202 USB 3.0控制核心和 x4 PCI Express® 二代接口实现当4个端口同时工作，每个端口都拥有高达5 Gbps带宽。除去带宽的优势之外,PCIe-USB380/340 板载5V直流稳压电源并附有独特设计的用户可调900mA/1500mA电流限制可为外接USB设备提供稳定的5V直流电。它还提供软件可编程的单独端口开/关控制，当外设故障时可以针对该重新上电以完成修复操作。
结合高带宽, 工业级电源设计 和稳定的电缆连接, PCIe-USB380/340将会为基于USB 3.0的各种设备的连接提供便利。它支持多种操作系统(诸如WINOOWs XP, 7, 8 and Linux)。

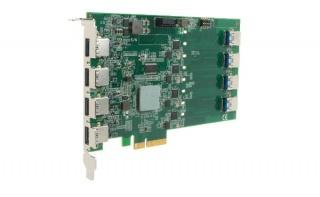

| PCIe-USB380 | |
|---|---|
| 总线接口 | 4-lanes, 二代PCI Express接口(符合PCI Express Base Specification Revision 2.0标准) |
| USB接口 | PCIE-USB3808个USB 3.0接口，兼容USB 2.0/1.1/1.0 |
| USB控制器 |
4颗 NEC/Renesas μPD720202 主控器 符合Universal Serial Bus 3.0 specification Revision 1.0规范 符合Intel® xHCI specification Revision 1.0规范 |
| USB接插件 |
4个位于前面板 USB 3.0 Type-A 接插件(M2螺丝固定) 4个板载 USB 3.0 Type-A接插件(配定位孔供固定电缆) |
| USB每端口电流限制 | 用户可跳线选择 900mA/1500mA每端口电流限制 |
| 电源需求 |
自PCI Express总线取电：最大2.0A@3.3V 自PCI Express总线取电：最大5.5A@12V，用于外部USB设备供电 |
| 工作温度 | 0 ~ 60°C ，有风流 |
| 外形尺寸 | 167.7mm(长)×111.2mm(宽) |

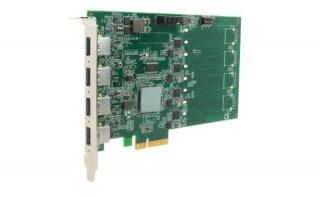

| PCIe-USB340 | |
|---|---|
| 总线接口 | 4-lanes, 二代PCI Express接口(符合PCI Express Base Specification Revision 2.0标准) |
| USB接口 | PCIE-USB340 4个USB 3.0接口，兼容USB 2.0/1.1/1.0 |
| USB控制器 |
4颗 NEC/Renesas μPD720202 主控器 符合Universal Serial Bus 3.0 specification Revision 1.0规范 符合Intel® xHCI specification Revision 1.0规范 |
| USB接插件 | 4个位于前面板 USB 3.0 Type-A 接插件(M2螺丝固定) |
| USB每端口电流限制 | 用户可跳线选择 900mA/1500mA每端口电流限制 |
| 电源需求 |
自PCI Express总线取电：最大2.0A@3.3V 自PCI Express总线取电：最大2.8A@12V，用于外部USB设备供电 |
| 工作温度 | 0 ~ 60°C，有风流 |
| 外形尺寸 | 167.7mm(长)×111.2mm(宽) |
