- Intel® 3代酷睿? i7/i5无风扇车载控制器，可提供4个802.3at PoE网口和点火信号电源控制

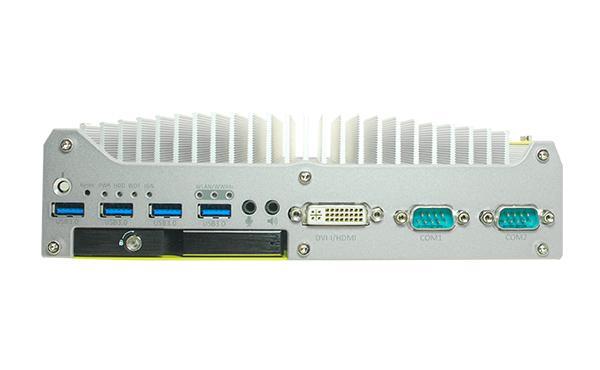

Nuvo-3100VTC是一台通过了E-Mark和EN 50155/EN 50121-3-2车载认证的无风扇车载电脑平台。它采用3代i7四核CPU，提供了许多新兴高端应用所急需的超强的性能。它还集成了4个IEEE 802.3at PoE+可供电的千兆以太网口，可以很方便地在安防监控类应用中对网络像机进行供电。
Nuvo-3100VTC将车载应用的各种需求都纳入考虑范畴。它的外形尺寸非常小巧，适用于对空间要求严苛的场合。 Nuvo-3100VTC的电源设计采用8~35V宽范围直流输入，并提供了增强型浪涌保护，大大提升了当使用车电供电时的稳定性
Nuvo-3100VT还提供了RAID支持，当连接2颗硬盘时可以支持RAID 0和RAID 1两种模式。 其中的1颗硬盘支持热插拔，可以方便客户快速更换。对于车载安装，我们有专利设计的安装支架，可以吸收辆运行中的振动/冲击，大大提升整个系统的可靠性。
结合了超强的计算能力、PoE+供电能力和复杂的设计，Nuvo-3100VTC为您的车载创新应用带来了各种可能。
1.车队管理
2.车载NVR(网络视频录像)
3.实时安防/监控
4.高端数字看板
| 系统内核 | |
|---|---|
| 处理器 |
Intel® Core? i7-3610QE (2.3/3.3 GHz, 6 MB 缓存) Intel® Core? i5-3610ME (2.7/3.3 GHz, 3 MB 缓存) Intel® Celeron? 1020E (2.2 GHz, 2 MB 缓存) |
| 芯片组 |
Intel® QM77 PCH带AMT及RAID支持 (Nuvo-3100VTC) Intel® HM76 PCH (Nuvo-3120) |
| 显示 | 集成的Intel® HD display 4000 控制器 |
| 内存 | 1个204芯SO-DIMM插槽，最多可支持 8 GB DDR3 1333/1600 MHz SDRAM |
| 接口 | |
|---|---|
| 网络 |
1个千兆以太网口采用Intel® 82579LM 3个千兆以太网口采用Intel® i210(Nuvo-3100VTC) 1个千兆以太网口采用Intel® 82579LM 1个千兆以太网口采用Intel® i210(Nuvo-3120) |
|
PoE (仅适用于Nuvo-3100VTC) |
符合IEEE 802.3at规范(25.5W)，可以每网口独立开/关 |
| 显示接口 |
1个DVI-I接口，供VGA/DVI输出，分辨率最高支持2048x1536 (VGA) 或 1920x1080 (DVI) 2个DisplayPort，分辨率最高支持2560x1600 |
| 串口 |
2个可编程设置的RS-232/422/485串口 (COM1 & COM2) |
| USB | 4个USB 3.0口和2个USB 2.0口 |
| 隔离 DIO | 4路隔离DI，支持状态改变(COS)中断和4路隔离 DO |
| 音频接口 | 1个麦克风输入和扬声器输出接口 |
| 存储接口 | |
|---|---|
| SATA 硬盘 |
内置1个 SATA口供安装2.5” 笔记本硬盘/固态盘(SSD) 1个热插拔硬盘托架，供安装2.5” 笔记本硬盘/固态盘(SSD) (Nuvo-3100VTC) 内置1个 SATA口供安装2.5” 笔记本硬盘/固态盘(SSD) (Nuvo-3120) |
| mSATA | 1个全尺寸 mSATA (SATA/USB/W_DISABLE#) 配 USIM插槽 |
| 扩展总线 | |
|---|---|
| Mini PCI-E |
1个全尺寸 mini PCIe插槽，配USIM 插槽 1个半尺寸mini PCIe插槽 |
| 电源 &点火信号电源控制 | |
|---|---|
| 直流输入 | 8~35V 直流输入，通过3芯可插拔端子模块 |
|
点火信号电源控制 (仅Nuvo-3100VTC) |
点火信号电源控制，客户可选择开/关延时 |
| 机械规格 | |
|---|---|
| 外形尺寸 | 210 毫米 (宽) x 165 毫米 (深) x 62 毫米 (高) |
| 重量 | 重量 2.8 公斤 (包含1个2.5” 笔记本硬盘和DDR3 SODIMM内存) |
| 安装方式 | 上架安装(标配) 或 导轨安装(选配) |
| 工作温度 | |
|---|---|
|
采用i7-3610QE CPU负载100% |
-25°C ~ 50°C**(最大性能) -25°C ~ 60°C**(降低性能) -25°C ~ 70°C**(扩展温度) |
|
采用i5-3610ME CPU负载100%* |
-25°C ~ 60°C**(最大性能) -25°C ~ 70°C**(降低性能) -25°C ~ 70°C**(扩展温度) |
|
采用Celeron 1020E CPU负载100%* |
-25°C ~ 70°C** |
| 环境指标 | |
|---|---|
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行，5 Grms, 5-500 Hz, 3 轴(采用固态盘(SSD), 参照 IEC60068-2-64) |
| 冲击 | 运行, 50 Grms, 半正弦 11 毫秒 (采用固态盘(SSD), 参照 IEC60068-2-27) |
| 认证 |
车载应用的E-Mark认证： EN 50155/EN 50121-3-2 CE/FCC Class A, 参照 EN 55022 & EN 55024 |
