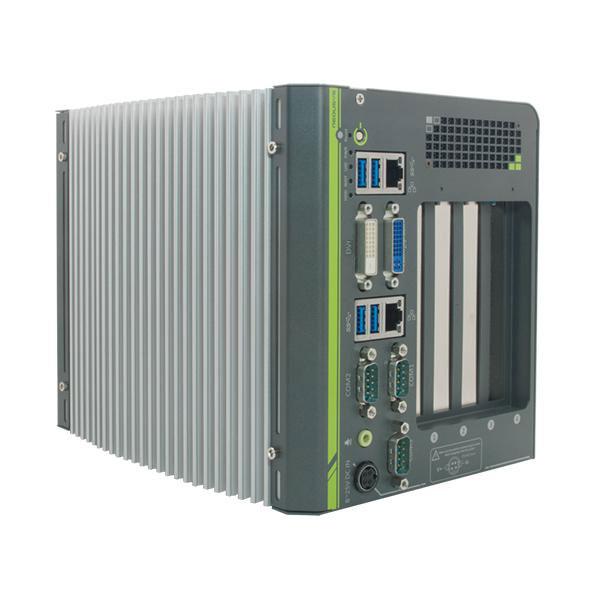

Intel® 3代i7/i5无风扇电脑，可提供4个PCIe/PCI扩展槽
| 系统内核 | |
|---|---|
| 处理器 |
Intel® 3代 i7-3610QE (2.3/3.3 GHz, 6 MB缓存) Intel® 3代 i5-3610ME (2.7/3.3 GHz, 3 MB 缓存) Intel® Celeron? 1020E (2.2 GHz, 2 MB 缓存) |
| 芯片组 | Intel® HM76 平台控制器 Hub |
| 显示 |
集成的Intel® HD 显示 4000 控制器 (i7/i5) 集成的Intel® HD 显示 控制器 (Celeron) |
| 内存 | 2x 204-pin SO-DIMM插槽， 最高可支持16 GB DDR3 1333/1600 MHz SDRAM内存 |
| 前面板接口 | |
|---|---|
| 网络 | 2x 千兆以太网口，采用Intel® I210 |
| 显示接口 |
1个DVI-I接口供VGA及DVI输出，分辨率最高支持1920x1080 1个DVI-D接口供DVI输出分辨率最高支持1920x1080 (支持独立三显示输出) |
| 串口 |
2个可编程设置的RS-232/422/485串口(COM1 & COM2) 1个 RS-232(COM3)串口 |
| USB | 4个USB 3.0串口 |
| 音频接口 | 1个扬声器输出 |
| 扩展总线 | |
|---|---|
|
PCI Express (仅针对Nuvo-4022) |
1个PCIe x16插槽@ 8-lanes PCIe信号，独立48W 供电 1个PCIe x4插槽 |
| PCI |
2个33MHz/32位5V PCI插槽(仅针对Nuvo-4022) 4个33MHz/32位5V PCI插槽 (仅针对Nuvo-4040) |
| 内部接口 | |
|---|---|
| USB | 2个USB 2.0 接口，通过10芯接插件引出 |
| 隔离 DIO | 可选配 8路隔离DI + 8路隔离DO |
| 存储接口 | |
|---|---|

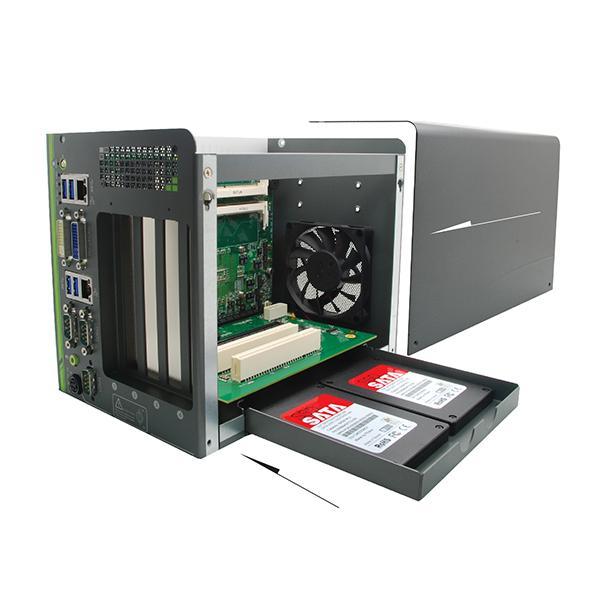

| SATA 硬盘 | 内置2个SATA接口，可安装2.5” 硬盘/固态盘(SSD) |
| CFast | 1个 CFast 卡插槽 |
| 电源 | |
|---|---|
| 直流输入 | 1个4芯电源接口，供8~25V 直流输入 |
| 功耗 |
Intel® 3代i7-3610QE: 66.12W (3.48A@19V) Intel® 3代i5-3610ME : 43.13W (2.27A@19V) |
| 机械规格 | |
| 外形尺寸 | 164 毫米 (宽) x 178 毫米 (高) x 225 毫米 (深) |
| 重量 | 4.0 公斤 (包含1个2.5” 硬盘及DDR3 SODIMM内存) |
| 安装方式 | 上架安装(标配) 或 导轨安装 (选配) |
| 环境指标 | |
|---|---|
| 工作温度 | -20°C ~ 60°C, CPU负载100% */** |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行, 5 Grms, 5-500 Hz, 3 轴(采用固态盘(固态盘(SSD)), 参照 IEC60068-2-64) |
| 冲击 | 运行, 50 Grms, 半正弦 11 毫秒 (采用固态盘(固态盘(SSD)), 参照 IEC60068-2-27) |
| 电磁兼容 (EMC) |
CE/FCC Class A, 参照 EN 55022 & EN 55024 |
