产品名称： HDMI/DVI高清1080P@30fps 广播级非编卡 高清视频会议采集卡

产品型号： MST-500HDMI

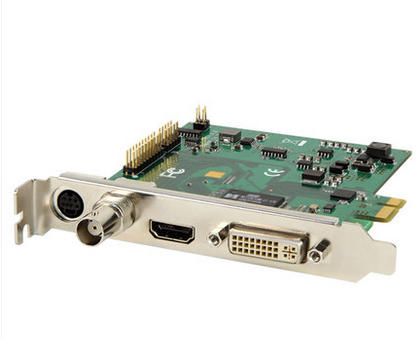

MST-500系列的HD影像撷取卡分为三个产品，分别是MST-500DVI、MST-500HDMI、MST-500SDI，下面简单表格说明其差异:

※以上输入端子最高解析度都支援至1080p(1920x1080 30fps)，DVI/D-SUB输入 至1440x900 60Mhz。

Overview
        高画质HD影像撷取卡具备完整的影音输入端子，支援1080p/ 720p / 480p / 480i影像来源讯号，HD 1080i高画质无失真影像全萤幕即时预览及撷取，可连接数位电视机上盒、MOD、BD蓝光播放机、HDV数位摄影机、Xbox及PS3游戏机等设备，同时提供DVI-I (DVI-D或VGA)显示卡端子输入，可直接连接另一部PC / Mac电脑显示卡输出直接进行录影，适合学校教师录製电脑多媒体教学影片、商务会议简报录影或其他需要录製电脑萤幕画面的应用环境，真正满足使用者多样化的影像设备及录製需求

Key Feature
。支援WINOOWs7
。支援HD 1080p即时录影
。PCI Express 介面
。MPEG-4即时压缩撷取
。採用MST3367CMK-LF-170 10-bit高画质影像处理晶片
。PCI-Express x1介面，支援随插即用功能
。支援NTSC / PAL视讯系统
。 提供动态撷取AVI(MPEG-4/VBR)及单张静态撷取BMP/JPG格式
。声音取样频率：16-bit / 32~48KHz / 立体声
。支援讯号来源解析度：
。提供4:3 / 16:9显示模式
。影像视窗尺寸三段式大小缩放及全萤幕影像预览
。自动侦测来源讯号影像格式，调整视窗显示比例
。提供影像放大 / 缩小显示功能 (滑鼠需支援滚轮的功能)

hd-sdi输出到采集卡,sdi传输距离100米(理论150米,非hdmi传输所能达到,另外节省线材成本),调音台输出直接电脑或通过音效卡(有灯光音响,避免可控硅同相引起串音),同时将视频和音频一起采集.另外,视频会议ypbpr直接到lcd墙,在lcd墙监视显示多个场景效果,通过有采集卡电脑的vga输出,直接到各个场所的电视墙或投影仪,另外也可以增加vga分配器,直接多个场所投放.产品支持一机多卡,理论为系统够支持可N个卡,N个软件窗口,装一次驱动和ap,所有卡都可以识别.支持win7 64位系统,使用i7,三个采集卡录1080p 30fps cpu使用率 为23-27%,系统内存最高支持32gb.可以刻录成盘,直接保存.同样用户也可以使用YPBPR,HDMI,DVI,做上述应用,除开SDI,HDMI复合声音,还可以用户自己选择调音台输出到电脑声音采集,MIC声音同步采集,音效卡采集及RCA声音采集提供。

1、可采集计算机等图形设备输出的VGA、DVI、HDMI、Y/Pb/Pr色差接口信号；

2、PCI-Express x1高速传输总线架构，MPEG-4实时压缩采集（软件压缩）；

3、可采集RCA立体声，采样频率16-bit / 32~48KHz；

4、DVI/HDMI模式：1920x1200/30fps；1920x1080/30fps；1024x768/60fps；800x600/60fps;

5、HD模式：1920x1080p/30fps；1920x1080i/25fps；1280x720p/50fps；1280x960p/60 fps；720x576p/50fps；720x576i/25fps；720x480p/60；720x480i/30fps；

6、采用高端10bit高清晰度A/D采集芯片，使用高效Master DMA模式，图像采集过程几乎不占CPU资源，板载RAM内存芯片作为图像缓存；

7、有类似内存映射的功能，多个应用程序/进程可以共享其采集的图像数据；

8、硬件控制帧率流量，可在实际使用中和其它采集卡配合，更有效提高带宽的利用率；

9、全自动场频检测：具有全自动行场频自适应能力和信号自检测能力，信源端信号的变化不需要用户调节，软件自行调整显示比例；

10、支持任意大小的图像显示功能，支持全屏幕预览，提供4：3及16:9显示模式；

11、支持动态采集AVI(MPEG-4/VBR)及单张静态BMP/JPG格式图像；

12、支持RGB32、RGB24、YUV422、RGB8等采集格式；

13、亮度、饱和度、对比度多种参数可调节；

14、采用标准的WDM、VFW驱动，支持标准的Directshow，可使用微软的AmCap, VidCap, WINOOWs Media Encode, WINOOW Movie Maker等应用软件；

15、兼容性好：支持国内大多数大多数视频会议软件、视频监控软件、P2P采集端软件、直播软件；

16、做工精良，全系采用环保材料以及部分进口元器件，保证了产品的稳定性。 高画质HD影像撷取卡具备完整的影音输入端子，支援1080P / 720p / 480p / 480i影像来源讯号，HD 1080P高画质无失真影像全萤幕即时预览及撷取，可连接数位电视机上盒、MOD,BD蓝光播放机、HDV数位摄影机、Xbox及PS3游戏机等设备，同时提供DVI-I (DVI-D或VGA)显示卡端子输入，可直接连接另一部PC / Mac电脑显示卡输出直接进行录影，适合学校教师录製电脑多媒体教学影片、商务会议简报录影或其他需要录製电脑萤幕画面的应用环境，真正满足使用者多样化的影像设备及录製需求。

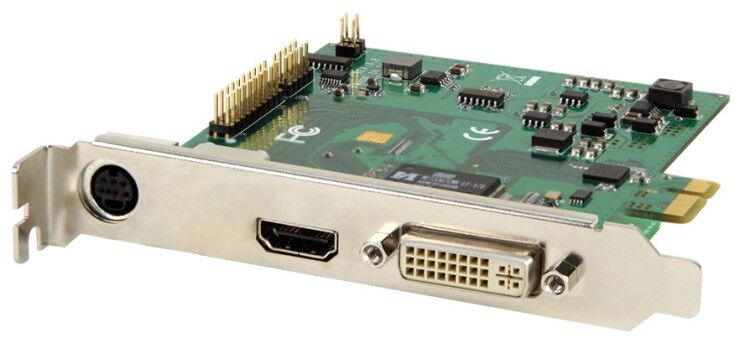

MST-500HDMI的DVI输入是DVI-I规格，所以可以用内附转接头转成D-SUB（VGA）， 此为连接另一台电脑显示输出，录製该台电脑操作画面之用。

色差及音源接头，可连接具有色差输出的影音器材，例如高画质电视游乐器PS3、XBOX360，当HDMI有HDCP保护时，就可利用色差做撷取。

【注意事项】
。色差端子输入时，不支援具有Macrovision防拷保护的来源讯号
。HDMI端子输入时，不支援录製具有HDCP保护的来源讯号
。预览具有HDCP保护的来源讯号，电脑显示卡及萤幕皆需支援HDCP规格
