HDMI高清产品信息 HDMI矩阵八进八出_HDMI矩阵

为了确保矩阵切换器可靠使用及人员的安全请在安装使用和维护时敬请遵守以下事项：
1.  冬春季是很容易产生静电的季节，在不经意间造成芯片的损坏，希望能够对静电问题引起重视。加强静电防护。
2．与矩阵相连的所有机器必须共地，防止地电位差烧坏机器。
3．输入信号幅度不大于标称幅度。大于标称幅度的输入，机器安全不能保障。
4．机器输入和输出阻抗均满足100欧姆差分阻抗，输出负载不能短路。
5．在下列操作之前一定要将矩阵切换器的电源关闭：
（1）取下或重装矩阵切换器的任何部件；
（2）断开或重接矩阵切换器的任何电器插头或其它连接。
6．在矩阵切换器安装时应确保电源线中的地线接地良好，请勿使用两芯电源插头,  确保矩阵切换器的输入电源为220V±10%，50Hz  的交流电。
7．矩阵切换器内有交流220V  高压部件，勿擅自打开机壳，以免发生触电危险。
8．应将矩阵切换器安装在远离电磁辐射严重的地方。
9．应让矩阵切换器工作在通风良好的环境，以免温度过高而损坏机器。
10．长时间不使用时应关闭矩阵切换器的电源。
11．非专业人士未经许可，请不要试图拆开矩阵切换器机箱，不要私自维修，以免发生意外事故或加重矩阵切换器的损坏程度。

1．概述

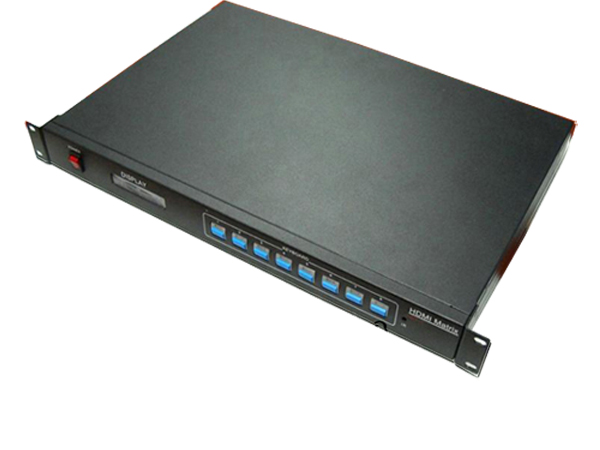

HDMI  MATRIX数字视频矩阵切换器是为了将计算机数字视频信号进行重新分配和组合的矩阵交换设备，该设备可将多路HDMI数字视频输入信号切换到多路输出通道的任意通道上去。可广泛用于所有需要进行HDMI信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。
2．性能特点
⊙  插卡式工业机箱，输入输出独立插卡，一卡2路，灵活可靠。
⊙  断电现场保护。
⊙  双电源输入，互为备份，可带电拔插，工作可靠。
⊙  带RS232接口，可远程计算机操作。
⊙  自动EDID，所有输入口的EDID信息自动同步到第1个输出显示单元的EDID。
⊙  输入信号丢失LED指示。
⊙  兼容HDMI1.3，支持HDCP。
⊙  支持DeepColor最高36bit。
⊙  前面板液晶显示，独立按键操作，清晰直观。
⊙  支持红外遥控。

3.      技术指标

HDMI输入路数    ≤8
HDMI输出路数    ≤8
HDMI时钟频率    25Mhz-165Mhz
单路信号带宽    3.0Ghz
HDMI信号输入    支持：480p、  576P、  720P、  1080I、  1080P
HDMI信号输出    支持：480p、  576P、  720P、  1080I、  1080P
HDMI输入线长    ≤  10米
HDMI接口    Type  A  19pin  HDMI接口
HDMI输出线长    ≤  10米
RS232控制线长    ≤  15米
通讯接口    RS-232，9600bps,8,n,1
功率消耗    ＜60W
工作温度    0℃—+45℃
环境湿度    ＜95%RH
MTBF    ＞40000小时
机箱尺寸    483(宽)╳350(深)╳180(高)mm（4U）
整机净重    10kg
电源输入    交流220V/50Hz  ±10%

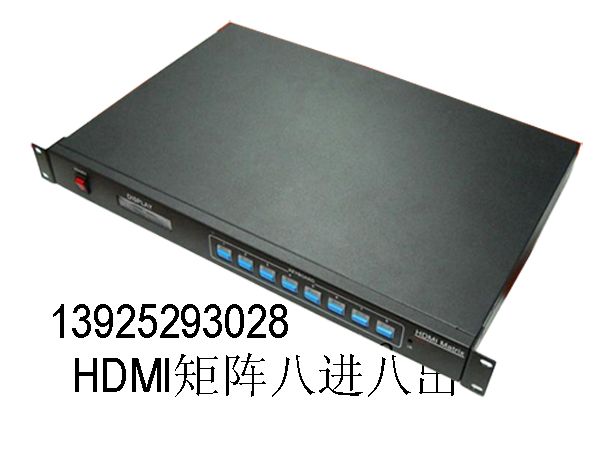

HDMI高清产品信息 HDMI矩阵八进八出
