甲烷探测用DFB蝶形1653nm激光器
产品说明：
DFB半导体气体检测用激光器，内置高精度半导体制冷器TEC和温度传感器NTC，使激光器输出功率和波长具有高度稳定的优势，先进的激光焊接工艺实现蝶形尾纤式封装或其他封装形式，广泛应用于光纤传感等领域。
奎光科技提供部分气体检测激光器波长：761nm，764nm，1268.7nm，1273nm，1278nm，1368.59nm，1392nm，1512nm ，1532.68nm，1567nm，1578nm，1580nm，1620nm，1627nm，1650.9nm，1653.7nm，1660nm，等
奎光科技可根据客户的需要定做DFB激光器的驱动电路，或者高性能的DFB光源。

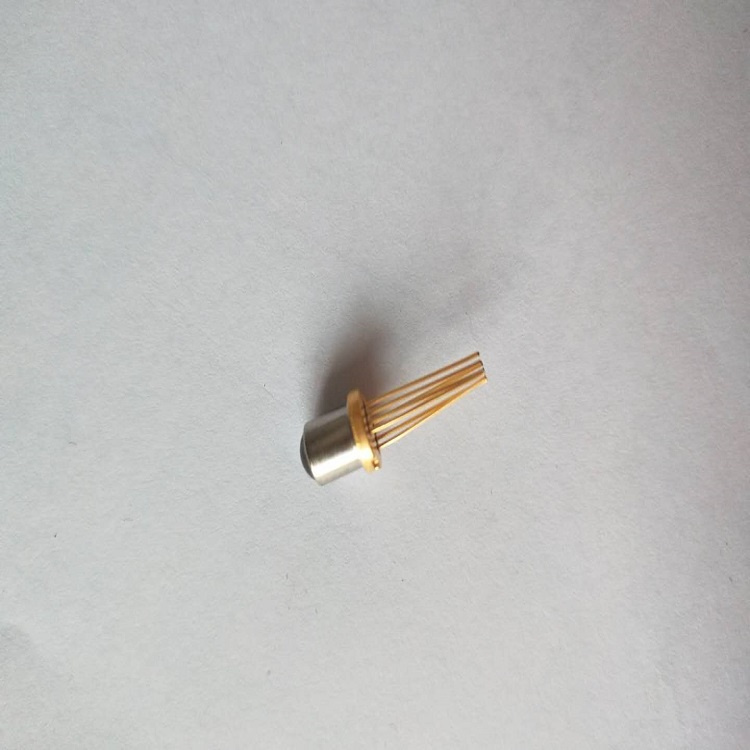

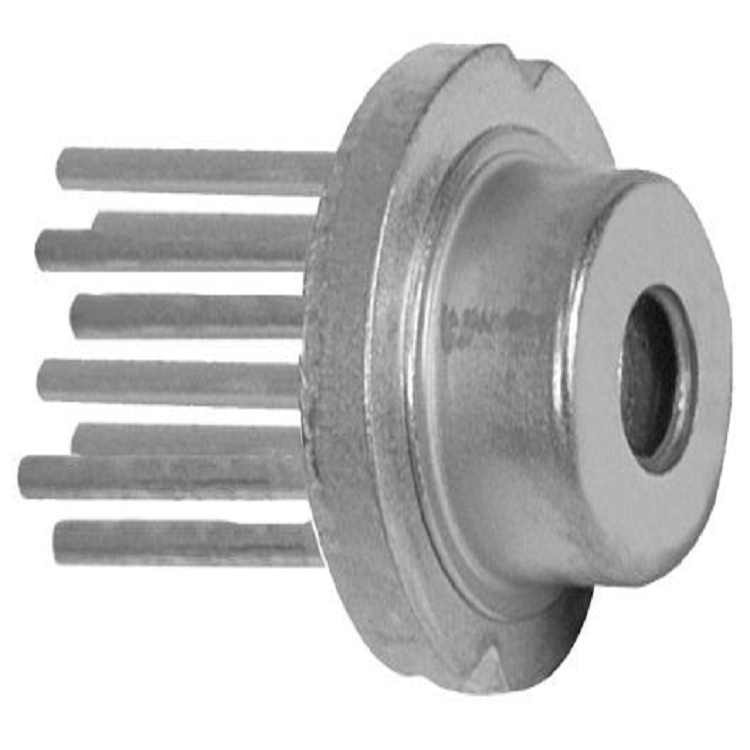

特征：进口DFB半导体激光器芯片、波长稳定、高输出功率、多种封装形式BF、TO等
领域：激体在线监测、 气体分析仪器、
极限参数：
|
参数 |
符号 |
参数值 |
单位 |
|
激光二极管正向电流 |
If(LD) |
120 |
mA |
|
激光二极管反向电压 |
Vr(LD) |
2 |
V |
|
背光探测器工作电流 |
If(PD) |
2 |
mA |
|
背光探测器方向电压 |
Vr(PD) |
20 |
V |
|
制冷器工作电流 |
ITEC |
1.5 |
A |
|
制冷器工作电压 |
VTEC |
2.6 |
V |
|
工作温度 |
Topr |
-20～+70 |
℃ |
|
存储温度 |
Tstg |
-40～+85 |
℃ |
|
引线焊接温度/时间 |
Tsld |
260/10 |
℃/s |
技术参数：
|
参数 |
符号 |
测试条件 |
最小 |
典型 |
|
单位 |
|
出光功率 |
PO |
CW |
3 |
- |
10 |
mW |
|
阀值电流 |
Ith |
CW |
- |
12 |
20 |
mA |
|
工作电流 |
Iop |
CW, 5mW |
- |
- |
70 |
mA |
|
工作电压 |
Vop |
CW, 5mW |
- |
1.5 |
2.0 |
V |
|
线宽 |
|
CW, 5mW |
- |
2 |
- |
MHZ |
|
中心波长 |
λp |
CW, 5mW |
λc -1 |
λc |
λc +1 |
nm |
|
波长稳定度 |
λs |
CW, 5mW |
-0.1 |
|
+0.1 |
nm |
|
边模抑制比 |
SMSR |
CW, 5mW |
35 |
45 |
- |
dB |
|
光谱线宽(-20dB) |
Δλ |
CW, 5mW |
- |
0.2 |
- |
nm |
|
波长随温度变化漂移系数 |
Δλ/T |
稳定工作电流 |
- |
0.1 |
- |
nm/℃ |
|
波长随电流变化漂移系数 |
Δλ/I |
稳定工作温度 |
- |
0.01 |
- |
nm/mA |
|
热敏电阻 |
Rth |
T = 25oC |
9.5 |
10 |
10.5 |
kΩ |
引脚定义与尺寸图：
|
|
|
||||||||||
|
编号 |
A1型引脚定义 |
编号 |
A1型引脚定义 |
编号 |
B1型引脚定义 |
编号 |
B1型引脚定义 |
||||
|
1 |
热敏电阻 |
8 |
空 |
1 |
制冷器正极 |
8 |
空 |
||||
|
2 |
热敏电阻 |
9 |
空 |
2 |
热敏电阻 |
9 |
空 |
||||
|
3 |
激光器负极 |
10 |
空 |
3 |
背光探测器正极 |
10 |
激光器正极 |
||||
|
4 |
背光探测器正极 |
11 |
激光器正极/管壳 |
4 |
背光探测器负极 |
11 |
激光器负极 |
||||
|
5 |
背光探测器负极 |
12 |
激光器负极 |
5 |
热敏电阻 |
12 |
空 |
||||
|
6 |
制冷器正极 |
13 |
激光器正极/管壳 |
6 |
空 |
13 |
空 |
||||
|
7 |
制冷器负极 |
14 |
空 |
7 |
空 |
13 |
制冷器负极 |
||||
|
|
|||||||||||
