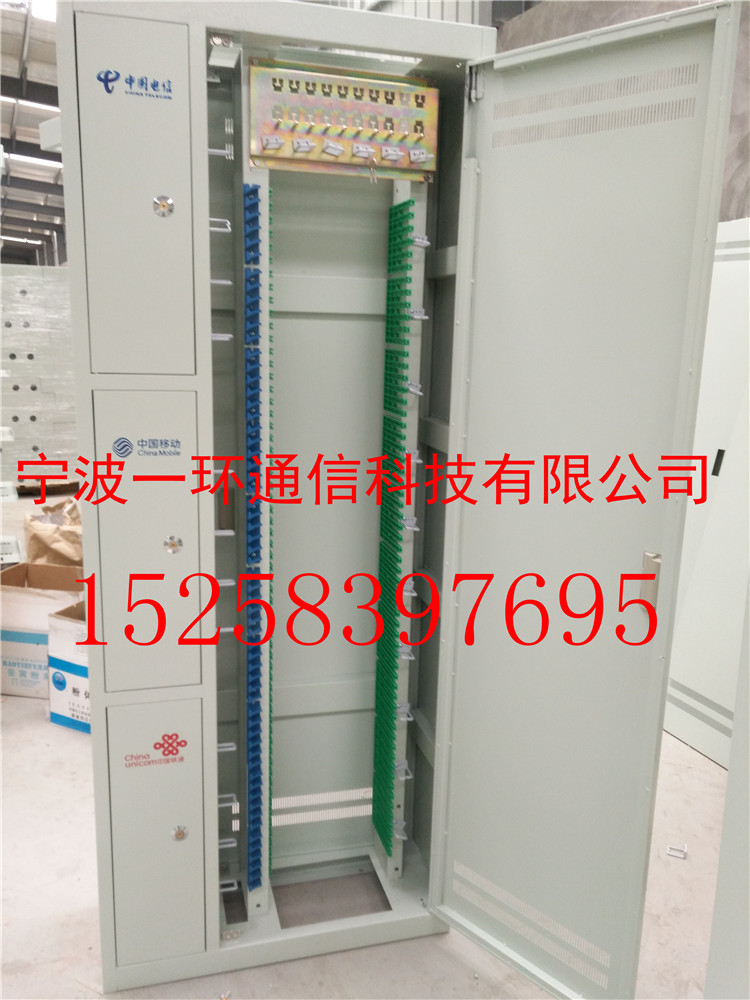

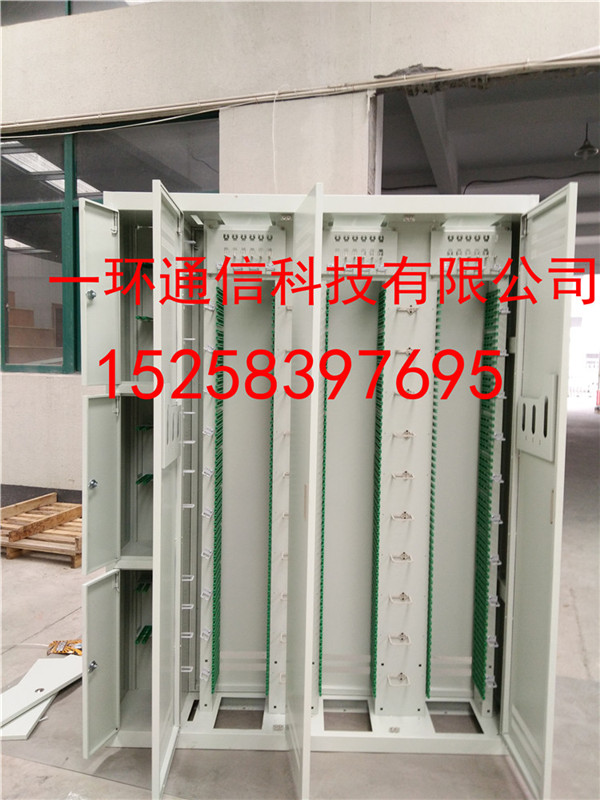

【产品概述】光纤配线架,又简称ODF，是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。
【产品信息】
|
材质 |
冷轧板 |
|
运营商 |
移动、联通、电信、广电等 |
|
主要适用范围 |
通用 |
|
是否标准件 |
标准，可按需订制 |
|
样品或现货 |
现货 |
|
品牌 |
YIHUAN |
|
类型 |
直插盘，机架式，三网融合，开放式 |
【产品特征】
u 19英寸宽的标准单元尺寸，既可装入配线架机柜，也可该做壁挂安装
u 模块化设计，可根据光缆的数量和规格选择相对应的模块
u 合理的走线、绕、贮纤结构保证光纤在任何地方的曲率半径不小于40mm
u 所有塑料均采用阻燃工程塑料，表面采用镀金、银、镍工艺和防腐处理
u 具有光缆引入、固定和保护功能;光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
u 具有调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能
u 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回，灵活简便
【技术指标】
环境温度：-40℃-+60℃
相对湿度：≤95%
大气压力：70kpa-106kpa
连接器损耗（插入，重复）：≤0.5db
回波损耗：pc40db, UPC≥50dB, APC≥60dB
光纤转接器插拔1000次变化量≤0.2Db
高压防护接地机箱绝对电阻：≥20000MΩ/500V(DC)
箱高压防护接地与机箱耐压≥15000V(DC)/1min，不击穿，无飞弧。
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的秘封防护等级：达到GB4208标准IP65级。
ODF配线架在综合布线中的应用
综合布线系统中，ODF光纤配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。
它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
ODF配线架在综合布线中的位置
