产品概述
本系列设备是多功能的支持异步RS-232、RS-422、RS-485通信接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。使用普通的多模光纤，有效通信距离达4KM，使用普通的单模光纤，有效通信距离可达40KM以上，串行口的通信速率可达921.6KBPS。
由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。
产品特色
规格
光纤部分
多模光纤:
50/125um或62.5/125um,
最大传输距离5KM@ 62.5/125um单模光纤，衰减(3dbm/km )
波长: 820nm
发射功率: -12dBm (Min) ~ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um, 9/125um,
最大传输距离40KM(实际如需更大距离需定制)
传输距离: 40KM@9/125um单模光纤，衰减(0.35dbm/km )
波长:1310nm
发射功率: -9dBm (Min) ~-8dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
接口

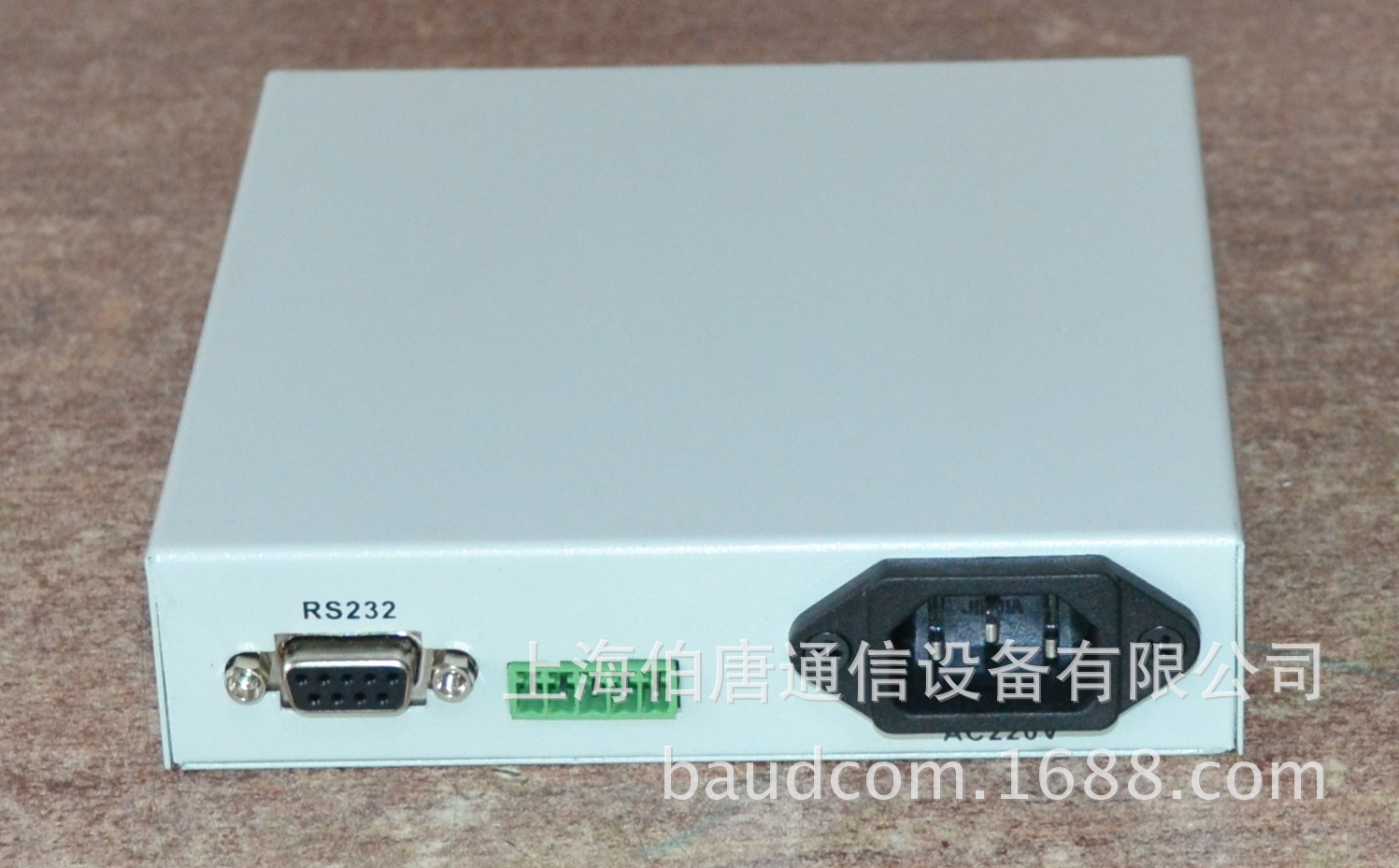

RS-232: TxD(DB9-2), RxD(DB9-3), Signal Ground(DB9-5),
RS-422: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 4 wires: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 2 wires: Data+(对应TX+), Data-（对应TX-）, Signal Ground
电源需求
电源：DC-48V、DC+24V、DC-24V；AC220V
功耗：≤5W
工作环境
工作温度:-10℃~60℃
工作湿度: 5% ~ 95% (无凝露)
存储温度:-30℃ ~75℃
存储湿度: 5%~ 95% (无凝露)
