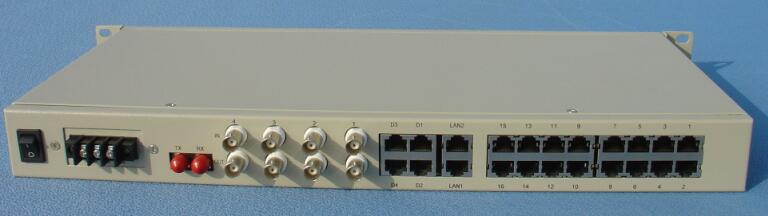

1. 产品简介：NE-155A是将4个E1口，一个线速100M口和一个10（100）M线速2M的自适应以太网口，4个速率为115.2k 异步串口和16部电话传输复接在同一根光纤内传输的新一代综合业务接入设备，适用于电力，公安，银行，部队等专网综合业务信息的传输。
2. 产品特点：
3. 组网方案：
光口：
·比特速率：150Mb/s±50ppm
·波长：1310nm
·出光功率：-2～-11dBm
·接收灵敏度：优于-36dBm
·接收动态范围：34dB
·接口：单纤/双纤，FC/SC可选
E1接口：
·速率：2.048Mbps，允许偏差±50ppm
·阻抗：75? 不平衡式
· HDB3编码：符合ITU-T G.703建议
·输出抖动符合ITU-T G. 823建议
·输入抖动容限符合ITU-T G. 823建议
·抖动转移特性符合ITU-T G. 742建议
RS232数据口：
异步RS232数据口，符合RS232电平，速率0~115Kbit/S。
以太网接口：
符合IEEE 802.3标准，采用RJ-45接口
以太网口有两个其中LAN1传输利用内部一个E1通道最大数据流量为2.048Mbits/S。LAN2为线速100M口，最大数据流量100Mbits/S
电话口：
局端电话口称FXO口，接局端电话交换机普通电话口，两线制。本设备与局端电话接口采用RJ-45，针脚用第4，第5脚。
对应用户端的的电话接口称FXS口，接普通电话机，本设备电话机接口同样采用RJ-45，针脚用第4，第5脚。
FXO、FXS接口规范：
阻抗： 三元复式阻抗200Ω+560Ω//0.1μF
音频范围： 300Hz―3400Hz
压缩律： ITU G.711中A律
环路电流： 25mA/路
|
