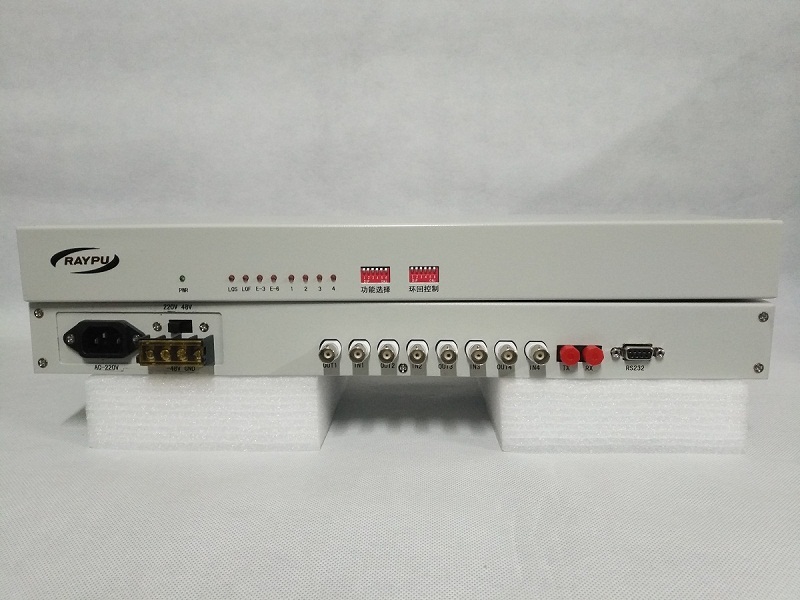

RAYPU RP-A120B系列光端机是采用大规模集成电路芯片为核心开发研制的点对点光传输设备。该机设计具有集成度高﹑体积小﹑功耗低﹑工作可靠﹑安装和使用方便等优点。应用于各种交换机间的信号传输,特别适合移动基站的连接。即可用于公网也可用于各种专网。
主要功能与特点：
1、采用超大规模***集成电路芯片单板设计﹑集成化成度高﹑工作，功耗低
2、每个主通道提供四个E1（2048Kb/s）接口，采用全数字时钟拻复和平滑锁相技术
3、无中继传输距离大于20km，长可达120km
4、电源：直流-48V、交流220V可选，可交直流同时供电，互为热备份。
技术指标：
1、光接口（双纤）
线路码型： 1BIH
线型码速: 25.6Mb/s
LD输出光功率： ≥-12dBm
接收灵敏度： ≤-30dBm
光波长： 1310nm或1550nm
光接口连接器： FC 或SC
2、2Mb/s接口
信号速率： 2048Kb/s
容差： ±50ppm
输入/出接口码型： HDB3
输入/出接口阻抗：75Ω（不平衡）或120Ω（平衡）
数字接口电气特性：符合ITU—T G.703建议
抖动转移特性：符合ITU—T G.823建议
输入抖动容限：符合ITU—T G.823建议
2Mb/s信号接头：BNC头
3、RS232串口
速率为19.2kb/s自适应
为DCE工作方式
接口适配器为DB9
4、工作环境
工作环境温度：0℃～+45℃
工作相对湿度：≤95%(35℃时)
大气压力： 86～106Kpa
