爱峰对讲光端机

说
明
书

针对爱峰产品传输距离较短而又不能接普通音频光端机的情况,我公司开发出了专用于爱峰对讲产品的AOT-AIPHONE系列光端机产品,该产品适用于爱峰各个型号的内部对讲产品,一对光端机可传输一路或多路对讲信号,为单/多模SC/FC/SC接口。
AOT-AIPHONE专用对讲光端机系列为数字式光端机，可在一根或两根光纤上传输AIPHONE对讲系统所需的音频。
AOT-AIPHONE为单/多模光端机，前面板上有电源指示灯和音频状态指示灯。
AOT-AIPHONE完全兼容AIPHONE对讲系统的LEF、LEM及NEM音频及数据控制协议，是具有高可靠性、高性价比的长距离AIPHONE对讲音频数据传输系统，目前已成功应用于全国各地的对讲工程。

        产品特点

  全数字无压缩、无损伤广播级传输
  无模拟调频、调相、调幅光端机的交调干扰
  广播级质量视频信号和多路单、双向RS232、RS422、485
  单模光纤传输，距离5-80KM，最大传输距离可达100Km
  先进自适应技术，使用时无须调节
  超高速光纤传输技术
  全部采用SMD表面贴封技术
  发送机与接收机无须配对使用
  工业级设计，可靠性高
  支持用户定制及OEM方式
  可用选独立式或机箱式安装方式
  AIPHONE对讲系统音频数据远程传输

    技术标准

音频接口标准
  物理接口：Q9  头
音频输入/输出阻抗：600Ω平衡/非平衡接口
  工作方式：全或半双工
  音频输入/输出电平：典型0dBm
采样频率：52.3KHz
  音频数码位宽：24比特    信噪比：  〉87dB

数据接口标准
  物理接口：
屏蔽超5类RJ-45座，工业标准接线端子
RS232速率：DC  0～128Kbps、RS232、RS422或  TTL（开关选择）、RS-485
RS-422/485速率：  DC  0～128Kbps
  RS-422/485距离：  0～1200米
RS-422/485协议：支持任意RS-485/422协议

光纤接口标准
  物理接口：FC/PC、ST/PC、SC/PC
  光纤种类：单模单纤或单模双纤
  传输距离：单模：5-100km
数据传输带宽：1.0G-2.4G  bps
光路允许损耗:  单模1310nm  LD  ：25dB～30dB
单模1550nm  LD  ：35dB～40dB

工作环境

  工作温度：-45℃～85℃
输入电压：+5V
  湿度：0～95%不结
  储藏温度：-40℃～+80℃

数据线引脚定义(RJ-45)
RS-232接口连接，从左至右，各端口定义如下:
    ①  T
    ②  R
    ③  扩展
    ④  扩展
    ⑤  GND
    ⑥  扩展
    ⑦  扩展
    ⑧  扩展
RS-485接口连接，从左至右，各端口定义如下:
    ①  T+
    ②  T-
    ③  R+
    ④  R-
    ⑤  扩展
    ⑥  扩展
    ⑦  扩展
    ⑧  扩展

数据线引脚定义(DB9)
  RS-232接口连接，从左至右(上排5针，下排4针)，各端口定义如下:
    ①  扩展
    ②  R
    ③  T
    ④  扩展
    ⑤  GND
    ⑥  （参RS-485接口连接）
    ⑦  （参RS-485接口连接）
    ⑧  （参RS-485接口连接）
    ⑨  （参RS-485接口连接）
  RS-485接口连接，从左至右(上排5针，下排4针)，各端口定义如下:
    ①  （参RS-232接口连接）
    ②  （参RS-232接口连接）
    ③  （参RS-232接口连接）
    ④  （参RS-232接口连接）
    ⑤  GND
    ⑥  T+
    ⑦  T-
    ⑧  R+
    ⑨  R-

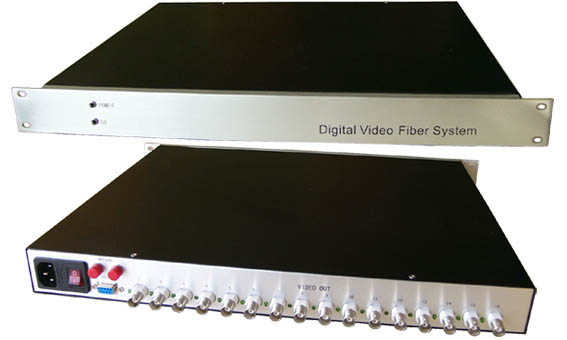

面板说明

10路爱峰对讲光端机
