概述

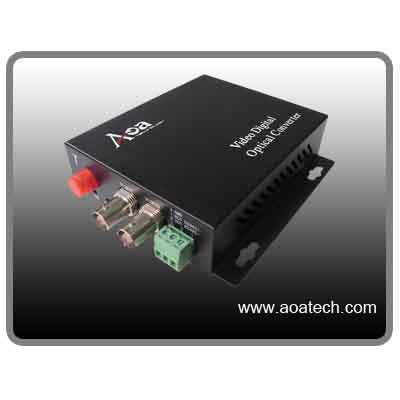

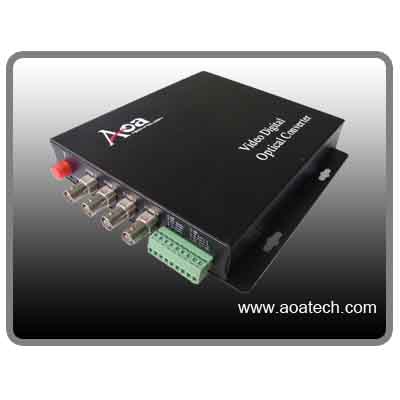

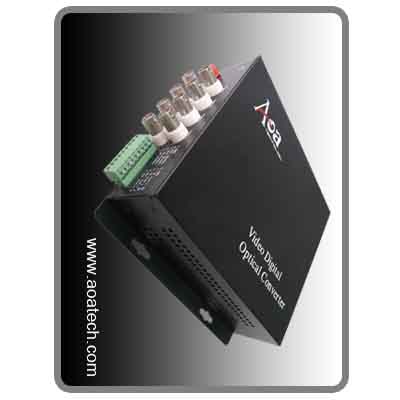

AOA  4路全数字视频加可选选件光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将4  路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。全数字视频光端机的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境。
特点
?                  全数字无压缩、广播级传输
?                  支持点对点、级联式、分布式网络连接，SNR不会下降
?                  自动兼容PAL、SECAM、NTSC等视频制式
?                  三级防雷保护
?                  无模拟调频、调相、调幅光端机的交调干扰
?                  自动功率调解，自动温度补偿电路，自动恢复过载保护
?                  支持视频无损再生中继
?                  超级光学动态范围，使用时无需调节
?                  表面贴装技术
?                  光纤WDM/CWDM/DWDM技术
?                  千兆光纤传输技术，大容量，易升级
?                  工业级超宽温度范围（-40℃～+85℃），适应更多环境
?                  带电热拔插
?                  壁挂式、  2U  机架式或  4U  插卡式

应用

?                  智能交通监控系统（ITS）
?                  安防系统
?                  校园网
?                  工业监控（电力、化工、钢铁、石油、铁路、水利等）
?                  军事监控（仓库、守卫、保密等等）
?                  电视台节目传输系统

技术指标
参数    规格
视频
视频接口数      4  路视频
信号带宽      8MHz
视频输入／输出阻抗      75  Ω  （非平衡），  BNC
微分增益      DG  ＜  1%  （典型值）
微分相位      DP  ＜  0.6  o  （典型值）
场斜比      ＜  5%
视频信噪比      S/N  ≥  67  dB  （加权）
数据
物理接口      RJ45;  工业标准接线端子
数据类型      RS485/RS422/RS232/Manchester
支持速率      0-400Kbps
误码率      <  10  -9
一般指标
无故障工作时间      ≥  10  万小时
工作温度      -40  ℃  -  +85℃
工作湿度      0-95%  无冷凝
工作电压      交直流  220V  、  +5  、  +9  、  24V  可选
光纤指标
光学接口      FC/ST可选
传输距离      多模：  0-3KM;  单模：  0-100KM
波长      多模：  850/1310  μ  m  ；单模：  1310/1550  μ  m
外形尺寸
壁挂式      21.1(L)  x  16.2(W)  x  3.0(H)  cm
2U      标准  2U
4U      标准  4U
