导轨式安装直流双电源切换装置_导轨式安装

导轨式安装直流双电源切换装置，最大支持32A

一、装置简介：

欢迎使用上海知进电气科技有限公司生产的ZJ-ATSDC导轨式双电源自动切换装置（以下简称装置），本装置是应用于两路直流电源之间自动无缝切换的一种设备，使用额定电压：DC220V/DC110V ，额定电流：3A、6A、10A、16A、20A、25A。

二、装置原理：

本装置采用快速掉电检测和快速切换技术确保两路电源之间完全电气隔离，通过DC/DC逆变技术实现无缝自动切换，满足不断电切换要求；同时采用单片机逻辑自动控制，具有过压，欠压切换，以及失电故障报警。装置主切换单元采用磁吹灭弧，能及时熄灭触点切换产生的电弧，保护主切触头的工作寿命，主切换单元线圈采用瞬时脉冲信号驱动切换触头，平常工作时线圈不得电，只有在切换时瞬时得电，相比传统的长期得电的切换单元更加节能环保。装置主切换单元采用跷跷板设计，无论何时都有一组触点与输出负载导通，极端情况下采样控制回路供电消失也始终有一组触点导通，保持负载不因采样控制回路电源消失而导致输出失电。ZJ-ATSDC导轨式双电源自动切换装置是电力，通讯，冶金，化工等直流保护控制回路理想的双路隔离型无扰动双直流双切供电装置。

三、装置依据标准和特性：

1:DL-5455/2012 火力发电厂热工电源设计技术规定。

2:GB/T14048.11-2016低压开关设备和控制设备第6-1部分:多功能电器转换开关电器。

3:防止电力生产重大事故的二十五项重点要求。

4:无扰自动切换，负载切换时不失电。

5:工作路电源与备用路电源物理空间电气隔离。

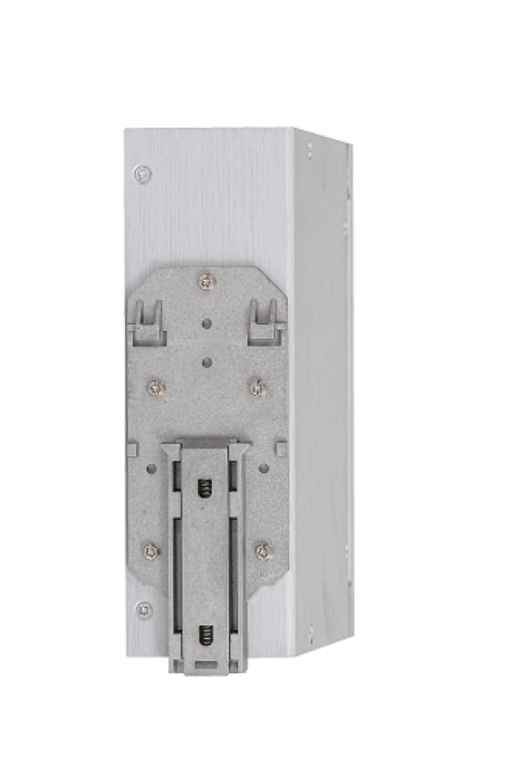

6:DIN35标准导轨安装，简单方便。

7:装置支持1+1并机带载。

产品特点：

1：通过GB/T17626-4.GB/T17626-5四级

2：标准DIN35导轨式安装：170mm*50mm*150mm(高*宽*深)

3：前后面板二极管显示工作状态，提供无源监视信号

4：防错设计，输入接反装置不工作，直流串交流分量自动整流成直流

5：高精度过欠压逻辑控制电路，切换稳定可靠，切换时间零毫秒，双路电气隔离

6：采用直流磁吹开关分断设计，确保主回路切换寿命

7：辅助回路采用DC/DC高频逆变模块，切换瞬间互为备用瞬时旁路供电

8：电压等级DC24V/DC48V/DC110V/DC220V/定制电压，电流可选3A,6A,10A,16A,20A,25A,32A

9：选配功能：485通讯，CAN总线

10：选型说明：ZJ-ATSDCXX-XXBG/T

ZJ-ATS：上海知进电气科技有限公司直流双电源切换装置

DCXX: XX代表工作电压等级

-XXBG: XX代表额定最大输出电流，BG代表柜内电气底板/柜门安装方式

/T: 代表选配功能或特殊功能定制。
