1.1 线路装置简介
线路保护测控装置，可满足客户66KV及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在电厂、变电站、工矿企业、医院、学校、商业广场以及大型楼宇等自动化系统中。
本系列装置通过严谨的研制过程、严苛的现场考验，在其使用寿命、性能精度及通信扩展方面都能达到客户所需要的要求。特别是配合我公司原创开发的PC侧调试软件（PGDev、PGView）及后台监控软件傻瓜式的操作将保护装置的遥测遥信及遥控功能发挥得。目前线路保护装置及配套软件已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
1.2 装置技术特点
-
本公司集多年电力保护产品研发之经验，采用现代微处理器技术和交流采样技术开发而成了该保护测控装置。产品的设计充分考虑了成本效能比、易用性和可靠性，有以下特点：
-
大液晶模块显示，参数简洁明了，各种信号参数精度高、实时响应快；
-
装置配备了完善的功能，安装方便，接线简单，操作易上手；
-
装置的系列型号齐全，针对不同的应用环境分别有线路、变压器、电动机、电容器、PT并列、备自投等保护装置，可完美应对客户的不同需求；
-
装置具有完善的遥测功能，可分别测量三相电流（Ia，Ib，Ic），线电压（Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f；
-
装置的遥信功能允许用户接入最多14路外部开入量；
-
装置具备远程遥控功能，装置内部自带完整操作回路以及可投退的开关防跳回路，自适应0.5A~5A开关跳合闸电流；
-
装置具备通讯对时功能（B码对时）；
-
装置具备完善的录波功能，可记录动作发生时开关量及模拟量的波形信号，方便技术人员对故障原因进行事后分析和判断；
-
可支持多种通信规约，如ModBus-RTU协议、IEC60870-5-103协议以及通过扩展模块可满足智能电网最新通信要求的IEC61850协议；
-
可增配通讯扩展模块，支持多路100M以太网通讯；
-
保护功能通过图形化界面的逻辑编程的方式实现，可以根据用户的特殊要求在最短时间内完成产品的开发和生产；
-
装置采用专用芯片，在掉电情况下，基本数据保存不丢失，恢复电源后，装置可继续可靠的运行；
-
采用了主板低功耗设计及液晶保护技术，整机静态功耗长期维持在4W左右，装置使用寿命大为提高；
二．技术性能及电气参数
2.1 额定电气参数
2.1.1 电源
直流：
额定电压：220V、110V；
允许偏差：-20% ～ +15%；
纹波系数：不大于5％。
交流：
额定电压：220V；
允许偏差：-10% ～ +10%；
波纹系数：不大于5％。
2.1.2 二次互感器额定电流、电压
交流电流：5A、1A
频率：50Hz；
交流电压：100V、400V
频率：50Hz；
2.2 其他技术指标
2.2.1 测量元件特性的准确度
温度变差：在正常工作环境温度范围内，不超过±1%；
综合偏差：不超过±2%。
2.2.2 接点容量
操作回路接点负载：交直流220V 5A(不断弧)；
信号回路接点负载：交直流220V 5A(不断弧)。
2.3 环境条件
正常工作环境温度：-25℃～＋55℃；
装置的贮存、运输允许的环境温度为-40℃～＋70℃；
正常工作相对湿度：5％～95％，正常工作大气压力：66kPa～110kPa。
2.4 功率消耗
交流电流回路：当In=5A 时，每相不大于0.5VA；
当In=1A 时，每相不大于0.5VA；
交流电压回路：当额定电压UN时，每相不大于0.5VA；
直流电源回路：当正常工作时，不大于5W，当装置动作时，不大于10W。
注：In、Un 为额定值，下同。
2.5 模拟量过载能力
交流电流回路：2倍额定电流，连续工作；
10 倍额定电流，允许 10s；
40 倍额定电流，允许 1s；
交流电压回路：2倍额定电压，连续工作。
2.6 绝缘性能

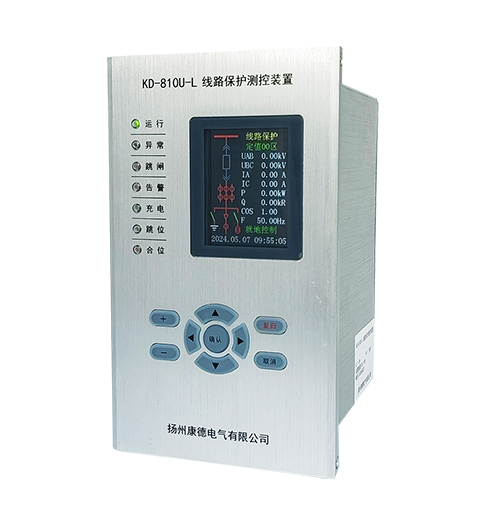

KD-810U线路保护测控装置
扬州康德电气有限公司3
2.6.1 绝缘电阻
装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的
各回路之间用500V的兆欧表测量其绝缘电阻值，应不小于100 MΩ。
2.6.2 介质强度
装置能承受50Hz、2000V历时1min的工频耐压试验，无击穿闪络及元件损坏现象（试验过程中，任一被试验回路施加电压时其余回路应互联接地）。
2.6.3 冲击电压
装置的直流输入回路、交流输入回路、输出触点等各回路对地，以及电气上无联系的各回路之间，应能承受1.2/50μs的标准雷电波的短时冲击电压试验。当额定绝缘电压大于60V时，开路试验电压为5kV；当额定绝缘电压不大于60V时，开路试验电压为1kV。试验后，装置应无绝缘损坏。
2.7 耐湿热性能
装置能承受GB/2423.9第21章规定的湿热试验。试验温度+40℃±2℃、相对湿度（93±3）％，试验时间为48h，在试验结束前2h内，用500V直流兆欧表，测量各外引带电回路部分对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MΩ；介质强度不低于表1规定的介质强度试验电压值的75％。
