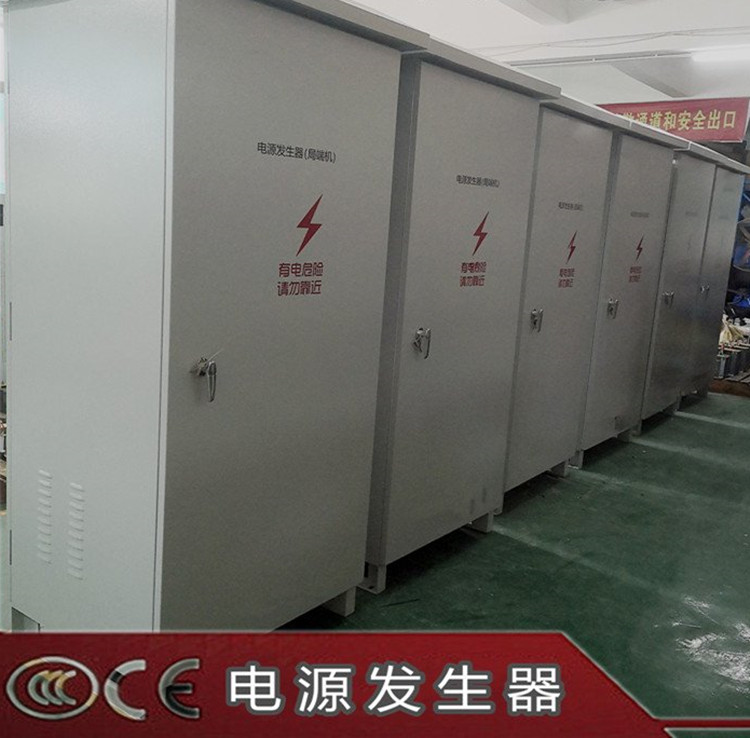

电源发生器主要由电源变压器（内含固定绕组，补偿绕组和输出绕组），微电脑（MCU+PLD+12位高速AD）智能检测，输出指令控制电子模块（SCR）的快速切换，通过变压器同频、锁相、正弦波叠加波长的原理保持输出电压稳定的精细电压调节技术组成。电源发生器根据门架系统设计需要设定好输出电压，当负载电流或输入电压发生变化时，采样单元能及时感应，经过控制回路的比较放大，然后驱动伺服电机转动，使得补偿绕组调整碳刷位置改变线圈匝数比，从而保持输出电压稳定。
电源变换器主要由隔离变压器（内含固定绕组，补偿软组和输出绕组），采样单元与控制回路，伺服电机等部分组成，电源变换器根据采样单元感应出输出端的电压变化，经过控制回路的比较放大，然后驱动伺服电机调整补偿绕组的碳刷位置改变线圈匝数比，从而保持输出电压稳定在220V。

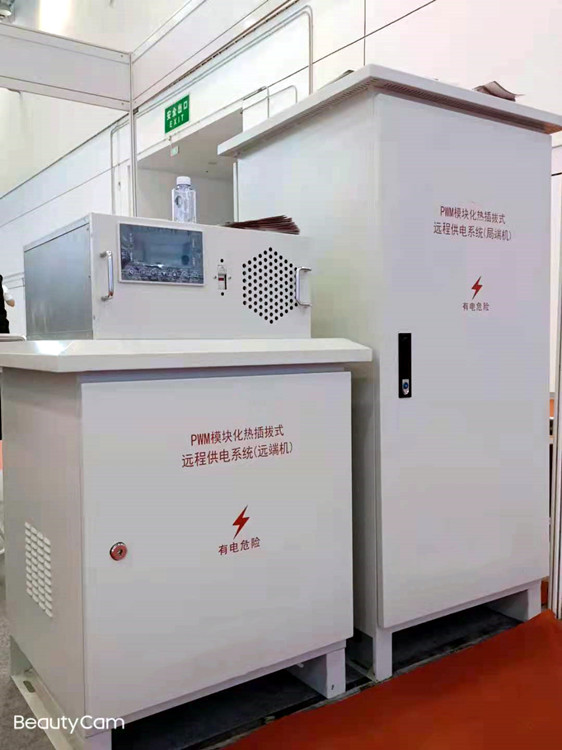

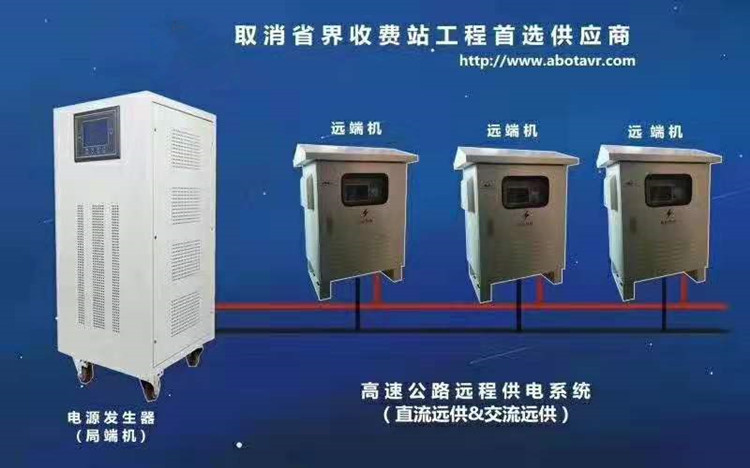

交流远供系统由一个带有升压功能的交流电源发生器、远距离输电母线（2芯供电电缆）、若干个带有降压功能的交流隔离电源转换器组成。系统具备双重稳压的功能，交流电源发生器及隔离电源转换器均采用带电热插拔模块化结构，当其中的一个因故障转为旁路工作时，系统仍能正常工作。
（1）交流电源发生器
交流电源发生器应根据输出负载的变化适时调整输出电压，在出口具有过电压保护功能，当
输出电压超过设定 10%时能快速切断电源，并发出报警。
? 采用 PWM 控制 IGBT 技术；
? 纯电子无级、无触点调压技术；
? 具有过流、过压保护功能；
? 带零切换自动电子旁路；
? 输出稳压精度1%；
? 效率大于0.95，功率因数大于0.95；
? 软件和硬件均采用抗干扰设计，提高抗干扰能力；
? 提供设备自诊断功能，方便设备的维护；
? LCD 显示电流、电压；
? 上电自动投入功能，来电无须重新启动；
? 降压变压器采用端封式结构设计；
? 带有时序控制功能，上电时个控制点采取步进式上电方式，防止瞬间启动对线路造成的大电流冲击；
? 设有遥控和通讯接口，方便与计算机控制系统连接；
? 额定工作电压：220VAC±15%；
? 额定工作频率：50Hz±5%；
? 输出方式：交流两相；
? 额定输出电压交流：给定值±1%；输出电压范围为交 Vout=800V+KI，当高于设定值 10%时能自动保护；
? 效率：>95%；
? 工作温度：-20℃～+70℃；
? 存储温度：-40℃～+85℃；
? 相对湿度：0～95%，无凝露；
? 噪音：距1m处≤50db；
? 海拔高度：0～3500m；
? 柜体防护等级：IP65；
? 应配置适当数量备用回路，配电及备用回路应配置漏电保护装置，确保行人及维护人员安全。

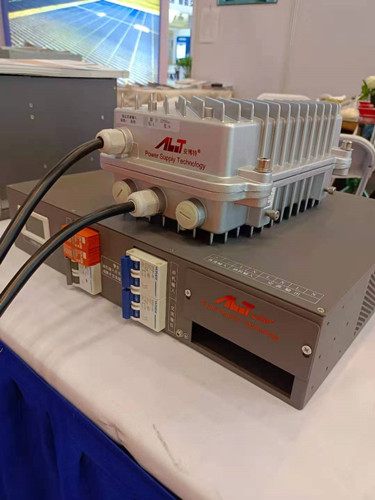

（2）交流隔离电源转换器
交流电源隔离转换器安装在用电侧，从供电线路中取得电能，并将其转化为稳定的交流电压输出，输出电压应满足高速公路机电设备的用电要求。为保证系统的稳定可靠，交流电源隔离转换器应与供电网络隔离，输出端具有防雷保护，外壳采用不锈钢制作。
? 纯电子无级、无触点调压技术；
? 具有过流、过压保护功能；
? 模块化热插拔结构，当稳压模块拔出后，系统仍然能够向系统提供电源；
? 带零切换自动电子旁路；
? 输出稳压精度 1%；
? 效率大于 0.95，功率因数大于 0.95；
? 软件和硬件均采用抗干扰设计，提高抗干扰能力；
? 上电自动投入功能，来电无须重新启动；
? 带有时序控制功能，上电时个控制点采取步进式上电方式，防止瞬间启动对线路造成的大电流冲击；
? 额定工作频率：50Hz±5%；
? 额定输出功率：0.5kVA、1kVA；3kVA；5kVA；7.5kVA；10kVA；15kVA；
? 额定输出电压：220V±1%；
? 输出方式：交流两相；
? 效率：>95%；
? 工作温度：-20℃～+70℃；
? 存储温度：-40℃～+85℃
? 相对湿度：0～95%，无凝露；
? 噪音：距 1m 处≤50db；
? 海拔高度：0～3500m。
? 柜体防护等级：IP65；
? 应配置适当数量备用回路，配电及备用回路应配置漏电保护装置，确保行人及维护人员安全。
