镁合金牺牲阳极阴极保护智能测试桩无人值守电位采集器_智能测试桩

新型阴保护太阳能智能电位测试桩，适用于埋地管道或管网保护电位的检测，和埋地管道或管网阴保护系统。阴保护测试桩一般埋设在管道或管网沿线，尤其是长输管道，便于测试管道或管网的被保护状态。带有参比电的测试桩需要人员带着万用表或电位测试仪沿线检测；不带参比电的测试桩，需要人员携带万用表和便携式参比电测量管道或管网沿线被保护电位。根据被保护管道或管网寿命，需要几十年的连续检测被保护电位，尤其是长输管道每几公里就需要设一个测试桩，又在野外，没有市电，工作量很大。

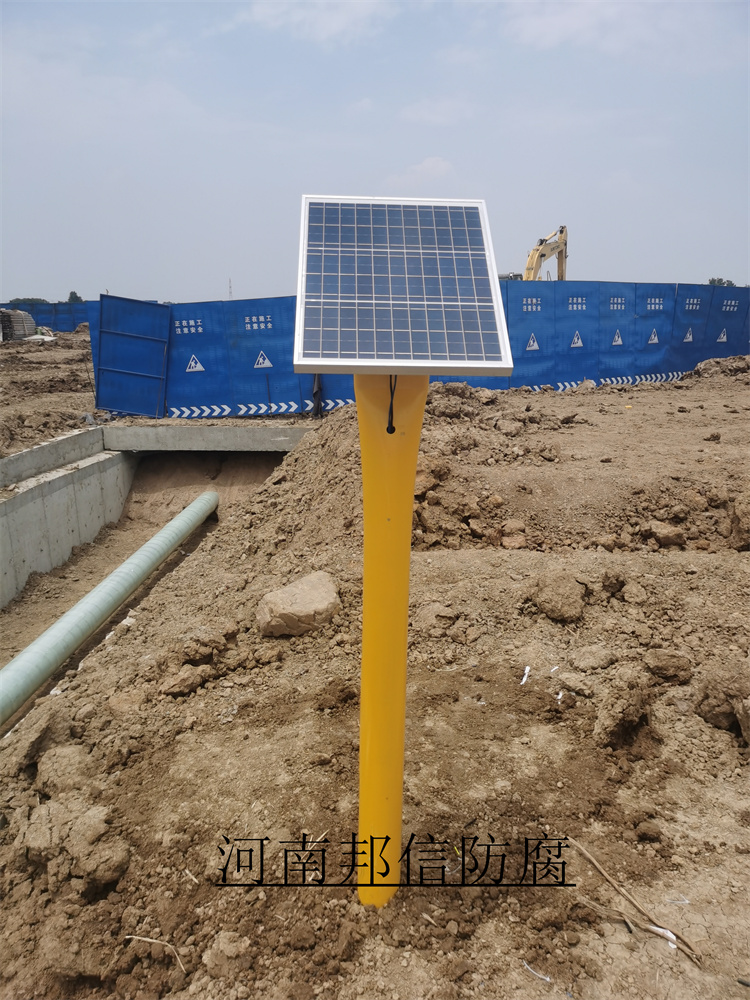

1.太阳能智能电位测试桩，包括太阳能发电板、支撑架、发射天线、测试桩外壳、发射器、编程控制器、模数转换器、电源控制器、蓄电池、线路板；
2.太阳能发电板和支撑架连接固定，支撑架再固定在测试桩外壳上，发射天线固定在测试桩外壳顶端，将连线好的发射器、编程控制器、模数转换器、电源控制器固定在线路板上，将连接固定好的线路板和蓄电池固定在开了一个小门的测试桩外壳里面，将来自管道和参比电的电缆连接到模数转换器上，将太阳能板、蓄电池、电源控制器电缆相连接，构成了太阳能智能测试桩。
产品性能
1.自动采集被保护管道或管网的保护电位，采用移动公司的通讯传输平台，
2.在办公室利用电脑终端即可即时接收管道或管网的保护电位；
3.采用太阳能是考虑了沿线没有市电，采用太阳能转化为电能提供测试桩需要的电量，从而达到了即时自动接收保护电位，不要考虑有没有市电。
4.本太阳能智能测试桩免去了人员野外几十年的风餐露宿、费时费力，实现了电位检测工作的自动化、智能化。
测试桩由内外镀锌管、检测线、检测接头组成。检测接头分为六、八、十个接头三种，可以根据用户的要求生产。测试桩有全高3米或2米两种，直径0.1米。
阴保护测试装置应与阴保护系统同步安装。测试装置应沿管道线路走向进行布设，相邻测试装置间隔宜不大于3km。在城镇市区或工业区，相邻测试装置间隔不应大于1km;在杂散电流干扰影响区域内，测试装置可适当加密。测试装置宜安装在管道上方，并进行标识。智能测试桩应监测以下参数：管地直流电位、试片断电电位、试片电流;交流电压、交流电流。直流电位试片面积宜为6.5~10cm，交流试片面积宜为1.0cm。
对于站场区域性阴保护，不建议安装测试桩，在需要测量管地电位的位置埋设参比管，便于放置便携参比电。任何出地面的金属都可以作为测量时红表笔的接触点。由于整个站场内的管道是相互连通的，为等势体，在任何位置与站内结构连接，都不会影响电位读数。
(1) 在下列位置应安装测试装置：
①绝缘接头处;
②金属套管处;
③试片及排流接地装置连接处;
④辅助阳处、牺牲阳安装处;
⑤管道定向钻穿越处。
(2)在下列位置应该安装智能测试桩:
①管道特征不连续处(弯头、高压线换相、转弯位置);
②土壤电阻率低的位置;
③阴保护站汇流点、阴保护站中间位置;
④有直流干扰的位置。
(3)其他需要注意的事项:
①每隔5~10km，沿管道安装电位试片;
②当金属套管具有高质量涂层时，套管两端预留 2m裸露段;
③阀室仪器仪表与阀体电气导通，阀体经避雷器或直流去耦合器与地网连接;
④所有绝缘隔离位置都要加装防浪涌冲击装置。
