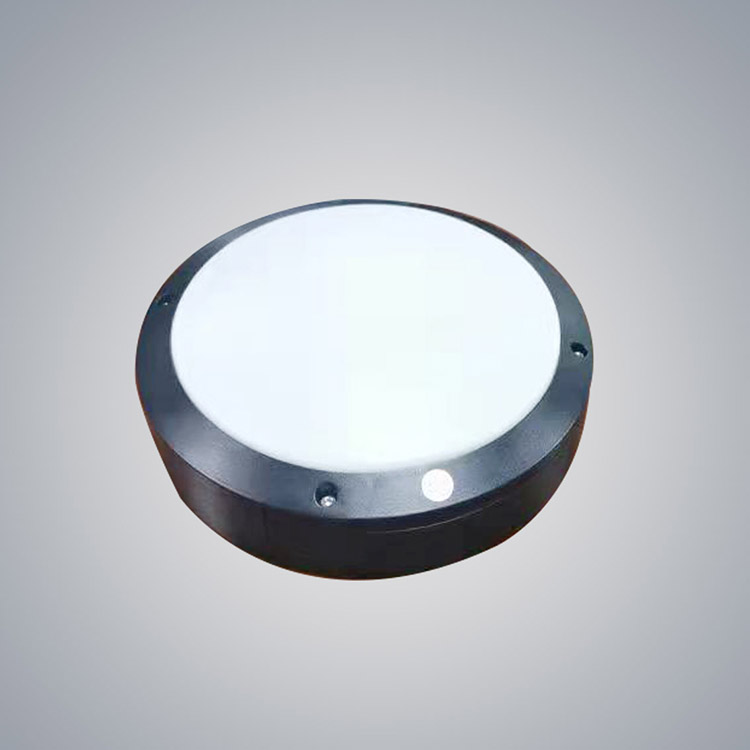

BPE8767(50W)LED应急防爆平台灯(含配件)
产品应用
广泛适用于石油、石化行业各种炼化装置平台以及有防爆要求的室内外、走廊、作业现场等场所作泛光照明。
产品特点
ⅡC等级防爆型式，IP66防护等级，可在各种易燃易爆及恶劣场所安全使用；
环照型防眩配光设计，照射范围大，光线柔和均匀，减少工作人员视觉疲劳；
应急配置可选，应急时间≥150分钟，满足现场应急照明使用；
微波智能感应配置可选，可自动调整灯具亮度，减少不必要的浪费；
弯杆式、侧壁式、快捷安装方式可选，满足不同环境的安装要求。
技术参数
BPC8767参数
1.额定电压: AC220 50/60Hz
2、光源(LED)
光源功率: 30/50W
光通量: 3200/5200lm
光源平均寿命: 50000h
3.使用环境温度: -20 - +40°C
4、外壳防护等级: IP66
5、外形尺寸: φ170x 243(+ 5)mm (弯杆式灯体)
φ170 x 270(+ 5)mm (侧璧式灯体)
φ 170 x 318(土5)mm (快捷式灯体)
6、重量:≤3kg
7、灯具引入电缆: φ8~中14mm
8、电缆引入口螺纹: G3/4
BPE8767参数
1.额定电压: AC220V 50/60Hz
2、锂电池
额定电压:DC7.4V
锂电池容量: 2.5Ah
3、光源(LED)
光源功率: 50W
光通量: 5200lm
光源平均寿命: 50000h
4、应急功率: 5W
5、应急放电时间(常温) : ≥ 150min
6、使用环境温度: -20 ~ +40C .
7、外壳防护等级: IP66
8、外形尺寸: φ170x 236(土5)mm (弯杆式灯体)
φ 170 x 268(土5)mm (侧壁式灯体)
φ 170x 318(土5)mm (快捷式灯体)
9、重量: ≤3.5Kg
10、灯具引入电缆:中8~ φ 14mm
11.电缆引入口螺纹: G3/4
