（一）产品概述：

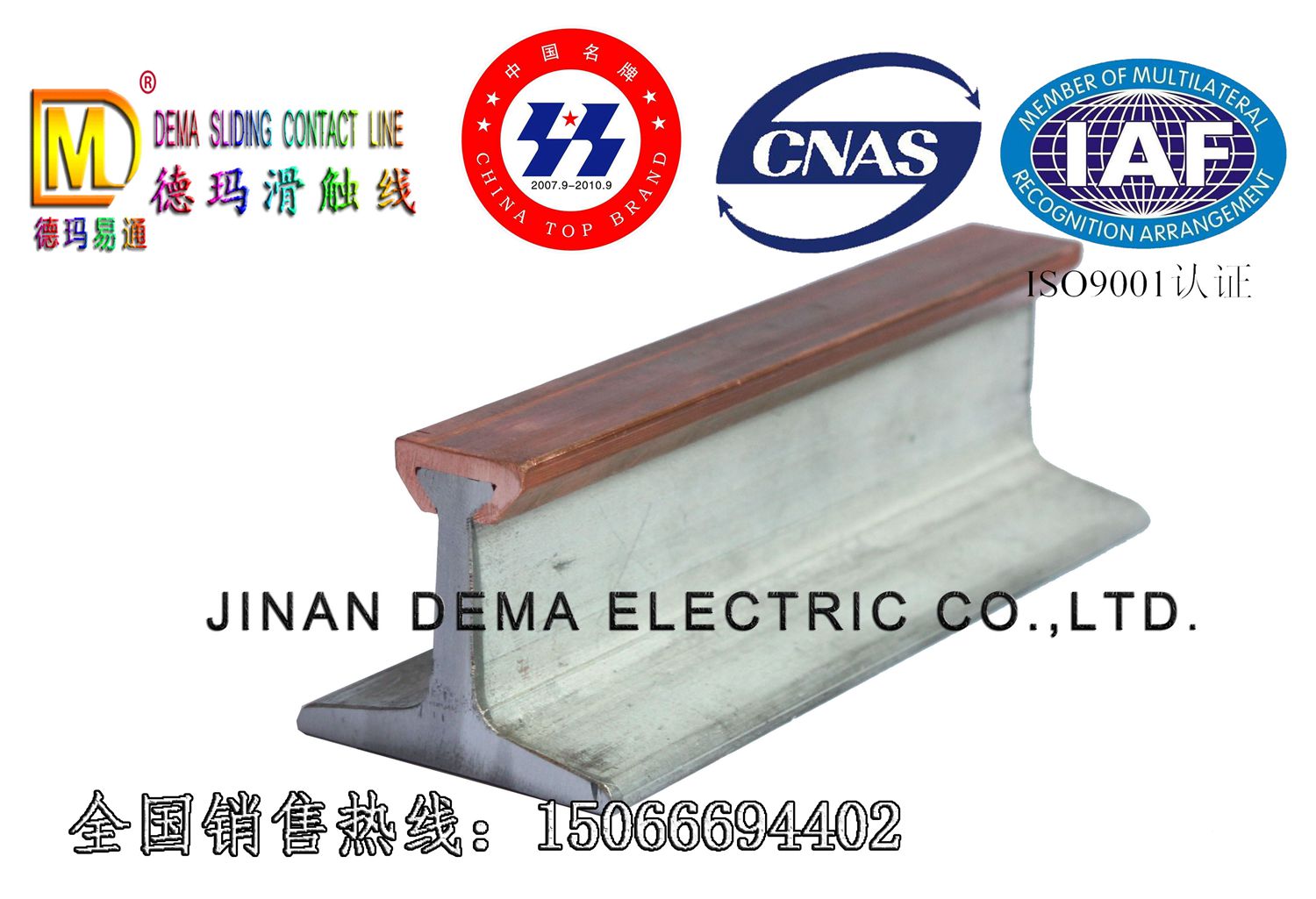

高温钢体滑触线是由铜导体和钢质结构骨架构成的，有组合式和复合式两种结构型式用高强度专用绝缘子支撑，安装或焊装在道轨梁的支架上，从而组成向各起重机械设备馈的移动供电系统。
DMGH系列钢体滑触线是一种适应范围很广的滑接输电装置，可广泛用于高温、交温、高电压、强腐蚀、多粉尘等环境中，如：炼钢、冶金、高电压、强腐蚀、多粉尘等环境中。如：炼钢、冶金化工，码头等行业。
（二）产品特点：
1.接触性能好，无拉弧现象，不会发生电源中断故障，运行可靠。
2.可适用于高温、高湿、高电压、强腐蚀、多粉尘等恶劣环境中。
3.机械强度高、刚度好、不易弯曲变型，能承受较大的短路冲击电流，不致发生故障。
4.采用电阻率较小的铜导体或铜铝型材，可大幅度降低导线本身电能的损耗。
5.铜导体载流量大，可达3000A以上。
6.附加辅助电缆后，导线的阻抗能成倍降低，可组成低阻抗滑触线，应用更为广泛。
7.布线可多样化，可在上部，下部或侧面滑触。
8.DMGH系列高温钢体滑触线散热面积大，温升低，使用寿命长。
9.钢体滑触线结构简单安装方便，可分为上压式、侧压式、下压式三种。
10.滑触线厂家提供免维修更换方便、迅速，省时，省力。
（三）使用环境：
海拔高度不超过2000m
周围空气相对温度不大于95%
使用环境温度＜150℃
产品适用于输送交流工频50HZ或60HZ，380V、660V、1140V、3KV、6KV、10KV电源，以及550V、750V、1.5KV、3KV直流电源。
（一）产品型号、参数：
| 序号 | 型号规格 | 导体截面积mm2 | 额定电流A |
| 1 | DMGHZ-140 | 140 | 500 |
| 2 | DMGHZ-160 | 160 | 600 |
| 3 | DMGHZ-230 | 230 | 800 |
| 4 | DMGHZ-265 | 265 | 1000 |
| 5 | DMGHZ-320 | 320 | 1200 |
| 6 | DMGHZ-465 | 465 | 1600 |
| 7 | DMGHZ-200Ⅱ | 200×2 | 1500 |
| 8 | DMGHZ-270Ⅱ | 270×2 | 2000 |
| 9 | DMGHF-150 | 150 | 500 |
| 10 | DMGHF-200 | 200 | 700 |
| 11 | DMGHZ-340Ⅱ | 340×2 | 2500 |
| 12 | DMGHZ-465Ⅱ | 465×2 | 3200 |
| 13 | DMGHF-250 | 250 | 950 |
| 14 | DMGHF-290 | 290 | 1100 |
| 15 | DMGHF-375 | 375 | 1400 |
| 16 | DMGHF-465 | 465 | 1600 |
| 17 | DMGHF-500 | 500 | 1800 |
| 18 | DMGHF-600 | 600 | 2100 |
| 19 | DMGHF-700 | 700 | 2400 |
| 20 | DMGHF-860 | 860 | 2800 |
（二）滑触线主要电气特性：
| 项目 | 指标 |
| 污染等级 | Ⅳ级（一般导电粉尘和凝露状态） |
| 安装等级 | Ⅲ级 |
| 工作环境湿度 | ≤95%允许短时凝露 |
| 工作环境温度 | -45℃～+150℃ |
| 额定工作电压V | AC：660V～6000V(50～60HZ) |
| 额定工作电流A | 400A~4000A |
| 绝缘介电强度 | AC (50~60HZ) 40000V;1min无击穿闪络现象 |
| 集电器运行速度U | V≤360m/min |
| 安装海拔高度 | ≤1000m |
| 极间、极对地绝缘电阻 | ≥10MΩ |
| 短时耐受电流 | 20倍Ie/1s |
| 抗地震烈度 | 8级 |
（一）高温钢体滑触线安装示意图：
高温钢体滑触线的安装方式，一般常用上部和下部及侧部滑触式三种。也可以根据客户特殊要求，采用其它安装方式。
钢体滑触线支架的安装：
（二）滑触线常见故障处理表：
| 序号 | 故障现象 | 故障原因 | 处理办法 |
| 1 | 断电 | 电刷在导管中爬坡 | 检查集电器,磨损严重、既更换检查 |
| 电刷磨损严重，无法触及导体 | 更换电刷 | ||
| 导体接头不平整 | 重新调整连接 | ||
| 单集电器使用 | 采用双刷集电器 | ||
| 导轨接头松脱 | 重新调整拧紧连接螺钉 | ||
| 2 | 导轨变形集电器运动受阻 | 环境温度过高 | 局部采用隔热板，室外加遮阳板 |
| 吊挂夹间距大或松脱 | 增加吊挂夹数量，校直导管，并拧紧螺钉 | ||
| 3 |
工作时导轨 晃动大 |
拨叉（杆）无法吸收传动误差 | 修正牵引器，使之能自由吸收传动误差 |
| 导轨整线直线度差 | 调整导轨直线度 | ||
| 悬挂夹松动 | 拧紧悬挂夹螺钉 | ||
| 4 | 电刷磨损快 | 接头不平整 | 按要求重新连接导轨 |
| 载流量过大 | 增加集电器数量 | ||
| 弹簧压力过大 | 更换、修正弹簧压力 | ||
| 5 |
电刷侧面擦 伤 |
电刷磨损，集电器定位不正 | 更换、修正弹簧压力 |
|
牵引器的拨叉（杆）侧力 传递过大 |
更换牵引器拨叉（杆）或修正牵引器拨叉（杆） | ||
| 6 |
导轨内有火 花 |
电刷表面与导轨接触不良 |
检查导轨接头，适当磨合电刷保证 60%接触面积 |
| 7 |
集电器行走 有较大异响 |
电流过大 | 增加集电器数量 |
| 接头不平整 | 重新安装导轨连接 | ||
| 8 |
集电器 外壳擦伤 |
导轨变形 | 按故障2处理，增加定定型夹 |
| 集电器定位欠佳 | 调整集电器 |
(二)、 客户服务承诺及措施：
1.公司设立一支以技术全面、工作高效的售后服务队伍，保证服务及时、方便。
2.售后服务尽力做到随叫随到，接客户通知，市内12小时，省内24小时，省外48小时到达现场，解决客户提出的问题，直到客户满意为止。
3.质保期后，对所供安全滑触线实行终生维修服务，遵守承诺时间，以优惠价格提供备件和技术服务。
4.可以根据客户不同的使用情况，设计不同的安全滑触线配置。
5.根据客户特殊使用环境，生产特制的非标产品，限度的满足客户的使用要求。
6.根据客户需要提供免费指导安装或以价格进行安装。
7.由客户原因造成损坏的产品按优惠价格供货。
8.根据客户要求，开展售前服务、技术咨询、安装调试、维护改造等服务项目。
