短路接地线生产厂家，可携带型短路接地线

  一、短路接地线适用范围：

    接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。

    二、携带型短路接地线分类

    接地线分为：携带型短路接地线和个人保安接地线

    携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。

    三、携带型短路接地线详细介绍：

    接地线又称短路接地线，高压接地线等

    1、高压接地线规格： JDX-380V-500kv

    2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，

    3、接地棒规格：

    0.5m-2m不等，操作杆长度和外径可根据用户需求定制。

    4、接地软铜线规格：

     25 mm2，35 mm2，50 mm2，70 mm2，90 mm2，95 mm2，120 mm2，130 mm2，150mm2；(长度和线径可根据用户需求定制)。

    5、适用电压及环境：

    10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。

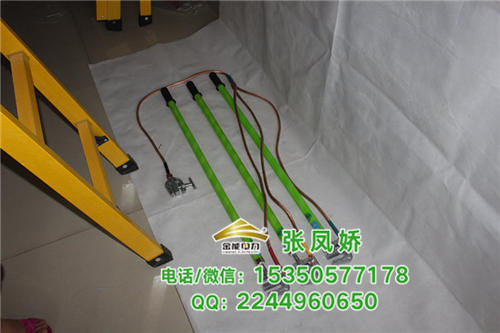

    四、携带型短路接地线组成元件：

    2.2.1 接地线：接地用多股铜质软导线 。

    2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。

    2.2.3 线夹，包括接线鼻：

    2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。

    2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。

    2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。

    2.2.4 汇流夹：短路线和接地线汇合线夹。

    2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。

    2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。

    2.2.7 导线端线夹紧固件。

    2.2.8 接地操作棒上的紧固头。

    2.2.9 金属棒：由导电材料制成，可以是单节或多节接续，装于导线端线夹和接地 操作棒之间，当被接地设备较高和用于架空线路接地时，用以接长短路接地线的 部件见图3。

    五、携带型短路接地线技术参数：

    2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。

    2.3.2 峰值电流IP：在被接地回路突然来电时，瞬变周期内大电流值。

    2.3.4 额定时间：携带型短路接地线承受短路电流的时间额定时间以1s为准。当 保护动作时间不为1s时应按实际动作时间作为额定时间，这时，相应的额定短路 电流值可按附录A换算。

    2.3.5 携带型短路接地线任一导电部件应能承受额定短路电流周期分量有效值平方 与额定时间的乘积I2t值。

    3 技术要求

    3.1 按使用要求装设的携带型短路接地线应能承受设计规定的故障电流，而不致 对工作人员造成电气、机械、化学和热的危害。

    3.2 在规定使用周期内，携带型短路接地线应能经受正常使用时的磨损和扯拉， 而不改变其原有特性。

    3.3 正常使用时的环境温度分为-25～+55℃和-40～+55℃两档，特殊使用环境温 度由制造厂和用户商定。

    3.4 携带型短路接地线在通过短路电流后，一般应予报废。

    3.5 携带型短路接地线的选择应按所在电力系统实际大短路容量决定，接地线 和短路线相配的最小截面见表1。

    3.6 短路线和接地线：携带型短路接地线的短路线和接地线应为多股铜质软绞线 或编织线，并应具有柔软和耐高温的特点，绞线应外覆透明绝缘层，即护层。
