产品介绍:

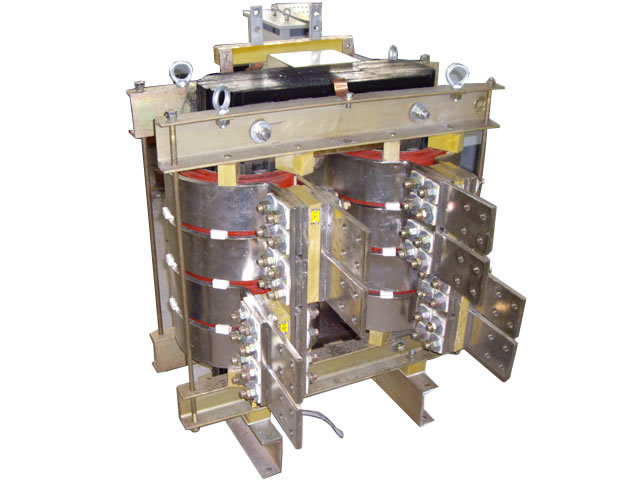

低压大电流变压器是隔离变压器一种特殊形式，分单相（DDG变压器）与三相(SDG)系列。本系列产品的特征是初级电压高，其次级电压很低而电流很大。此系列变压器无论试验、加热，均需从电源电压降压以升流，使低压电流达数千或万余安培。本系列产品的高压电压一般为220伏、380伏和650伏，其低压电压由升流大小而不同，自成一个系列。在采用本系列产品时，一般需要在电源前侧加电压调节，使低压侧达到无级调节。本变压器适用连续工作制、输出电压采用安全电压3V、6V、9V、12V、15V、24V、36V等（可根据客户要求设计）

※大电流变压器换算公式：额定电流=变压器额定容量/（1.732*额定变压）额定电流指线电流，1.732=根号3 1.7321*线电压*相电流=变压器容量，单位KVA，还要考虑功率因数。电流正常按变压器容量的1.4倍算。开关选择乘以1.3倍后大一等级。 S=1.732*U*I*功率因数 S=变压器容量 U=电压 I=电流 P=功率 P/U/1.732=I。

产品节能效益分析：

1.采用优质全新冷轧有取向硅钢片叠装；，H级漆包线，镀锌脚架，裸线圈，扇热快，美观大方，采用特殊浸漆工艺处理，烘箱干燥！有效降低了运行时的震动和噪声；以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，迅速有效降低线圈温度。

产品特性优点：

技术参数
相数	单相	三相
容量	0.1KVA-200KVA	0.5KVA-1600KVA
输入电压	单相220V(其它电压可定做)	三相380V（其他电压可定做）
输出电压	单相220V （其他电压可定做）
输出电压准确性	±1%
电压变动率	≤1.5%
输出波形失真度	无失真（与输入波形比较）
绝缘等级	F级、H级、HC级可供选择（常规为H级）耐温180°
工作效率	≥96%
适用频率	50/60Hz
联接方式	V型或者T型
过载能力	允许超过1.5倍额定负载工作1小时（可长期满载）
噪声	≤35dB（一公尺内）
温升	≤60℃
绝缘电阻	≥150MΩ
抗电强度	3000VAC/1min
设计寿命	20年
工作环境	温度：-20～+50℃湿度：≤95%RH不结露
工作场所	无腐蚀性气体及导电粉尘
安规标准	产品符合VDE0550， IEC439、JB5555、GB226等国际国家标准
冷却方式	干式风冷
备货情况	常规380V/220V有现货具体请联系销售人员

适用场地：

适用于电焊机，点焊机，锅炉，镀锻退火，等设备的连续负载实验及加热，断路，退火作升流之用以及电流互感器、断路器、接触器、热继电器、开关等，作为温升实验、保护特性实验、连续负载实验及电参数等测量实验的电源。
