1.1产品特点

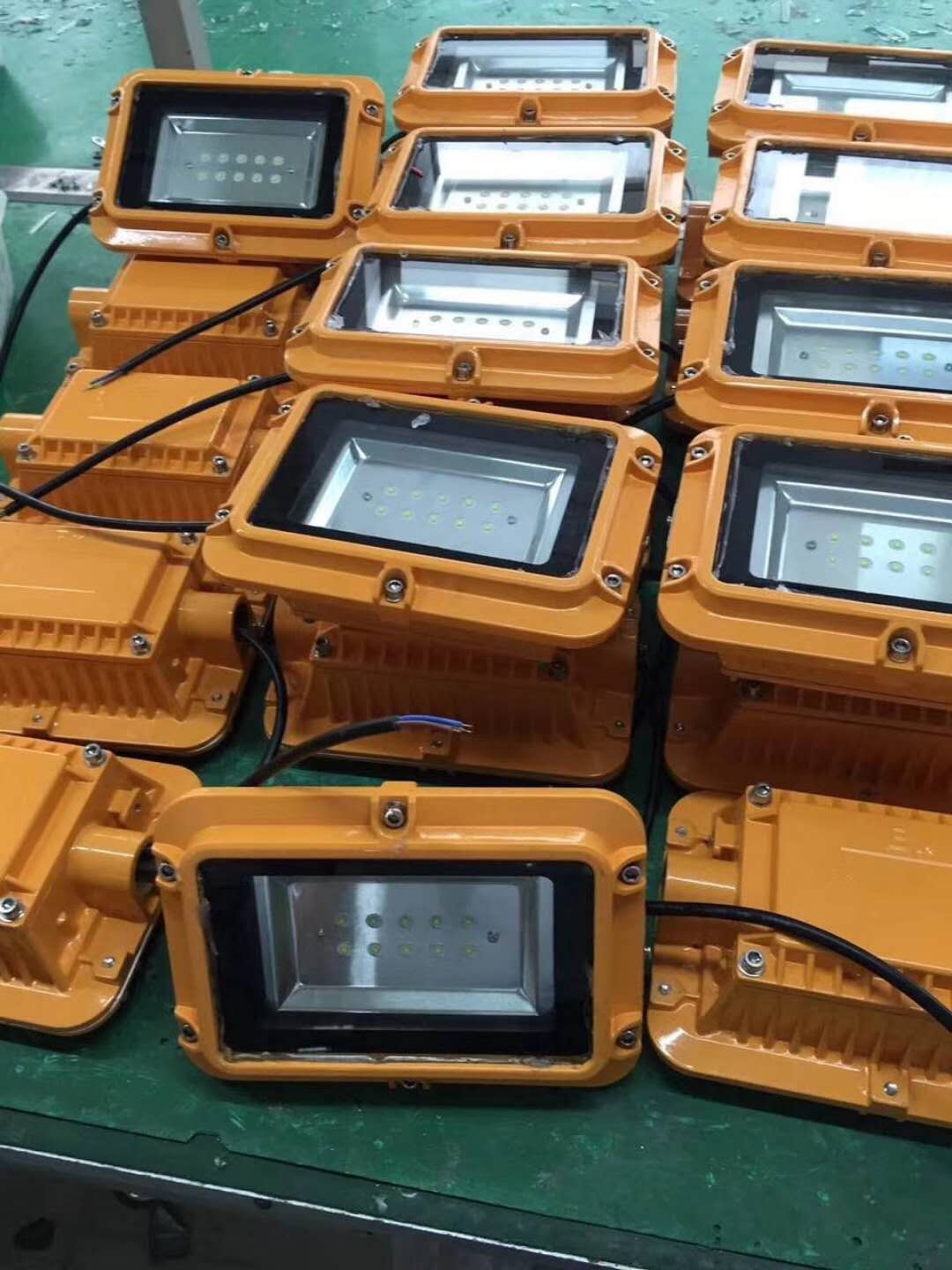

DGS系列矿用隔爆型LED巷道灯（以下简称巷道灯）具有体积小,重量轻,亮度高,功耗低,寿命长,免维护,环保节能,安全性能好等优点,并获得了两项国家知识产权局颁发的专利证书；
巷道灯采用先进的电路设计和高流明大功率LED光源,发光效率高,比传统白炽灯节电80%以上,相同功率下,亮度是白炽灯的10倍以上；
巷道灯设计合理,性能稳定可靠,使用寿命长,解决了传统灯具需频繁更换灯泡的问题；
巷道灯散热底座外围呈波浪形状,辅以几十条宽大的散热筋,散热面积大幅增加,促使热量快速散发到空气之中,有效解决了LED光源组的散热和光衰问题,延长了LED光源的使用寿命。
1.2?主要用途及适用范围
巷道灯是以LED发光二极管为光源的新型绿色环保型照明灯具,适用于含有甲烷,煤尘等爆炸危险的煤矿井下,作为巷道及峒室内作固定式局部照明用。严禁用于采掘工作面。
1.3?使用环境条件
巷道灯在下列条件下应能正常工作：
a) 海拔不超过2000m；
b) 环境温度-20℃～ 40℃；
c) 空气相对湿度不大于95%( 25℃时)；
d) 具有甲烷爆炸性气体混合物的煤矿井下；
e) 无显著摇动和剧烈冲击振动的环境；
f) 在无破坏绝缘的气体或蒸汽的环境中；
g) 能防止滴水的地方；
h) 污染等级：3级；
i) 安装类别：Ⅲ。
1.4?产品执行标准
GB3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB3836.3-2010 爆炸性环境 第3部分：由增安型“e”保护的设备
MT221-2005 煤矿用防爆灯具
Q/SZ861-2013 矿用隔爆型LED巷道灯
1.5?产品型式
巷道灯的防爆型式为矿用隔爆型,防爆标志为“ExdIMb”。
1.6?产品型号含义
矿用隔爆型LED巷道灯
D G S □ / 127 L
D：灯具
G：隔爆型
S：巷道,硐室照明用
□：额定功率 W
127：额定电压 V
L：LED光源
2?技术特征
2.1?主要技术参数见下表
巷道灯型号 额定电压V（AC）额定功率W 光通量 光照度Lx 最大外形尺寸mm 质量kg
DGS18/127L 127 18 1500 ≥10 250*190 3
DGS24/127L 127 24 2100 ≥10 250*190 3
DGS28/127L 127 28 2500 ≥10 250*190 3
DGS30/127L 127 30 2700 ≥15 250*190 3
DGS36/127L 127 36 3300 ≥15 250*190 3
