FIAMM是一个全球性集团公司，其总部位于意大利，成立于1942年，拥有六十多年生产工业电池的历史，在意大利、美国、中国投资建厂专业生产阀控式铅酸密封蓄电池，成为全球备用电源的极具实力的供货商之一。
作为非凡集团公司的子公司，武汉非凡电源有限公司在阀控式免维护铅酸蓄电池（超细玻璃纤维隔板和胶体电池）的备用电源种类如通信类，UPS型以及其它应用类（如应急和循环类）电源的生产和设计上拥有最先进的技术。非凡公司的管理理念贯穿于公司进行联盟，创造技术领先的产品以满足并超越顾客的需求。为了实现这一承诺并满足客房的需求，我们使用最新的国际领先生产设备，其中包括美国的Wirtz 分片机，美国MAC涂片机，德国Erich和膏机以及意大利Sovema自动化生产线。
武汉非凡电源有限公司占地266亩，建筑面积达32000平方米，现有员工1100余人，拥有固定资产8500万元，现具有年产1,000,000KVAH密封铅酸蓄电池的生产能力。公司以出口为主，年出口额达3000万美元。
目前公司已通过了ISO9001质量体系认证，美国UL安全认证，欧盟CE认证，德国VDS认证,TLC认证以及国家电力系统的检测等多项认证。产品的可靠性、稳定性已得到市场和广大客户的充分认可，为中国电信、移动、国家安全局、国家统计局、银联系统、国家数据中心等高端用户提供了安全可靠的电源系统保障。

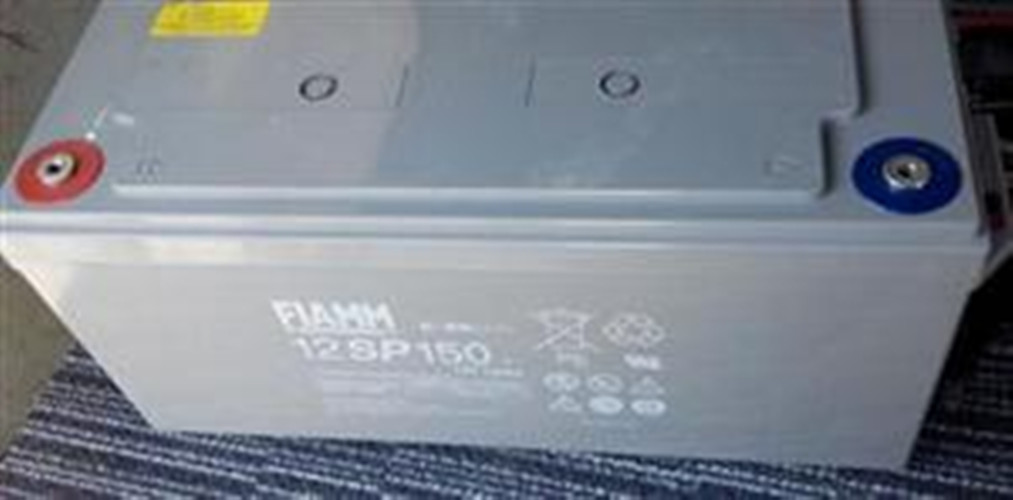

12SP150
12
150
485
170
241
46.0
摘要：近年来，随着用户通信需求的扩大和服务水平的提升，移动通信网络快速向乡村延伸。在许多室外型边际基站中，开始大量使用胶体电池作为基础保障电源。由于该类型基站完全暴露在野外，在维护实践中发现，在南方高温环境下，胶体电池会出现壳体鼓胀现象，这对电池的寿命和通信电源的可靠性产生较大影响。
胶体蓄电池鼓胀 的原因分析
胶体电池的电解液是以胶状凝固在电池极群正、负极板和隔板之间，使电解液不流动，具有高温环境下循环使用可靠性高、充电效率高、使用寿命长等优点，同时在节能、减少污染方面也具有显著的优势。
在维护实践中发现，胶体电池在安装使用约半年后，个别胶体电池壳体鼓胀情况非常严重：电池的侧壁和壳盖均有不同程度的鼓胀；安全阀处漏液非常明显，电池盖面的酸液痕迹分布基本上以安全阀为中心呈“喷射”状；电池漏液造成电池仓仓体被锈蚀；安全阀口裂纹。
从维护记录和现场的情况分析，造成这一现象的原因主要有以下几个方面：
一、安全阀对外排气不畅。安全阀具有调整电池内部气压的作用，正常情况下应能够及时释放内部气体。胶体电池在使用初期，由于电池内部的电解液比较“富裕”，充电过程中的气体析出量大。如果安全阀出现问题使排气不畅，当电池在充电过程中的气体析出量大到一定程度时，就会因“胀气”导致壳体鼓胀，甚至出现安全阀口开裂。
二、开关电源系统的蓄电池管理程序芯片参数设计与胶体电池的使用特性不符。通过对比鼓胀电池站点开关电源参数设置和未鼓胀电池站点开关电源参数设置，发现蓄电池鼓胀站点的开关电源厂家为了让蓄电池充饱一些，设计了续流均充功能（即充电完成后再用小电流继续给蓄电池充电）。当电池的均充电流降到10mA／Ah的转换条件时，均充没能转换到浮充程序，而还要进行续流均充（在高温环境下续流阶段均充的电流有可能还会反弹上升，续流均充的时间一般为4～10小时）。加之室外型基站供电条件恶劣，停电频繁，势必造成开关电源每次均充都对电池过充电，也加速电池电极的腐蚀速率和电池的失水，电池内温度极高导致电池发生壳体鼓胀。
三、胶体电池仓温度传感线没有被接入，导致温度达到40℃时系统无法实现从均充到浮充的转换。在高温环境下，温度补偿功能的失效，实际上就是提高了电池组总的浮充电压，这直接导致电池的末期充电电流不能降低，反而会使充电电流成倍数增高，并持续影响电池内部析气和发热，从而加剧胶体电解液水的电解，引起电池鼓胀。
四、电池通风条件差。电池柜的设计由于充分考虑防盗安全性，而导致电池组的通风和自然散热能力差，电池组在充电过程中产生的温度得不到及时扩散，这也对电池发生壳体鼓胀产生一定影响。
近年来，随着用户通信需求的扩大和服务水平的提升，移动通信网络快速向乡村延伸。在许多室外型边际基站中，开始大量使用胶体电池作为基础保障电源。由于该类型基站完全暴露在野外，在维护实践中发现，在南方高温环境下，胶体电池会出现壳体鼓胀现象，这对电池的寿命和通信电源的可靠性产生较大影响。
898995850
