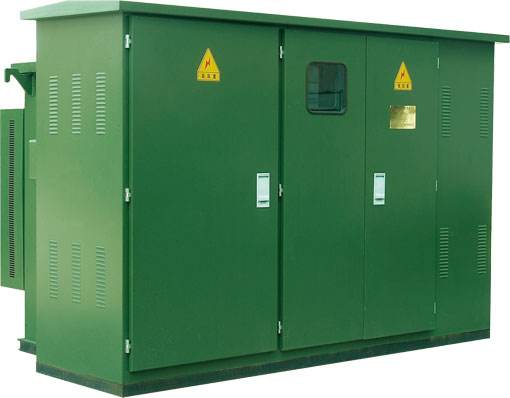

YB-12型美式变电站

一、概述
YB系列预装式变电站(也叫美式变电站，一下简称美变)是将组合式变压器，高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置，是吸收国外先进技术，结合国内实际情况研制开发的一种新V成套变配电设备。由于美变具有体积小、投资少、操作方便、安装快速、维护简单等特点，可分为变压器部分和控制柜部分，其中变压器部分为全密封结构，绝缘油可选用高燃点或普通油两种。控制柜部分又分为高压室和低压室，高压室安装有:高压电缆插头、避宙器、负荷开关操作柄、无励磁分接开关手柄、插入式熔断器、压力释放阀、温度计、压力计、油位计、注油塞、放油阀等，符合开关、无励磁分接开关、插入式熔断器等均与变压器芯一同浸在变压器油中，高压电缆与变压器的连接采用时肘形电缆接插件。低压侧可安装空气断路器、电流互感器，以及电流总计量表、电流表和电压表，可根据用户需要配置输出回路及电容补偿装置。本产品满足各自元器件的有关标准外，还满足《GB/T17467-1998高压/低压预装式变电站》的有关规定，符合本产品技术条件。

二、主要用途
广泛应用于国内的配电系统中，特别在城乡电网建设与改造中管饭应用于工业区、居民小区、商业中心以及高层建筑各种场合。

三、正常使用条件
    1.海拔高度:不超过1000m;
    2.环境温度:不高于+40℃，不低于一25℃;
    3.日平均温度不超过35℃ ;
    4.年平均温差不超过20℃ ;
    5.风速不超过35m/s;
    6.安装场所无爆炸危险，无化学腐蚀和剧烈振动;
    7.冷却方式:空气自冷(AN)

四、技术参数
（1）整机参数

序号	项目		单位	数据
1	额定电压	原边	kV	10
1	额定电压	副边	kV	0.4
2	额定容量		kVA	100~800
3	无载调压			±2*2.5%
4				D.ynll
5	额定绝缘水平	高压侧雷电冲击耐压	kV	75
		高压侧工频耐压1min	kV	35
		压侧工频耐压1min	kV	2.5
		控制及计量回路1min	kV	2.0
6	噪音等级		dB	≤45
7	防护等级			Ip34
8	冷缩方式			油浸自冷

负荷开关参数

序号	项目		单位	四工位负荷开关	二工位负荷开关
1	侧雷点冲击耐压（峰值、全纹）	对地、相间	kV	75	75
1	侧雷点冲击耐压（峰值、全纹）	隔离断口间	kV	85	85
2	工频耐压1min	对地、相间	kV	42	42
2	工频耐压1min	隔离断口间	kV	48	48

3	额定电流		A	630	100
4	额定短路关合电流（峰值）		kA	31.5	16
5	额定短时耐受电流（2s）		kA	12.5	6.3
6	额定峰值耐受电流		kA	31.5	16
7	机械寿命		次	2000	2000
8	分、合闸时主断口间的转换时间		ms	12-20/12-20	11-16

段熔器参数

序号	项目	1	2	3	4	5	6	7	8	9	10
1	容量（kVA）	100	125	160	200	250	315	400	500	630	800
2	后备熔断器额定电流A	40	50	63	80	80	80	100	100	125	175
3	后备熔断器开断电流kA	40
4	插入式熔断器额定电流A	10	10	15	15	25	25	35	40	50	60
