根据《施工现场临时用电安全技术规范JGJ 46-2005》7.1.5.1规定，架空线用三相五线制，导线相序排列的顺序如下。
面向负载，从左侧起为L1、N、L2、L3、PE，（L123表示火线、N表示零线、PE表示接地线）；
动力线、照明线在两个横担上分别架设时，上层横担面向负截从左侧起为 L1、L2、L3 ；下层横担：单相三线时面向负截从左侧起为L1、（或L2、L3）、N、PE；
在两上横担上架设时，最下层横担面向负截，最右边的导线为保护零线PE。
三相五线制：上个世纪80年代开始，我国的电力、电气行业逐渐与国际IEC接轨。因此在低压配电系统广泛采用TN-S系统。它要从变压器中性点引出两根线，其中一根就是N线（零线），而另一根叫接零保护线（接地线），用PE标示，它的作用是保护人员免受电击。这个系统由A、B、C、N、PE五根线构成，因此人们习惯叫做三相五线制，但准确地说，应叫做TN-S系统。要特别注意：N和PE两根线只在变压器中性点处有连接，在那之后直到负荷末端，两根线要绝缘良好，不准再有电气连接。

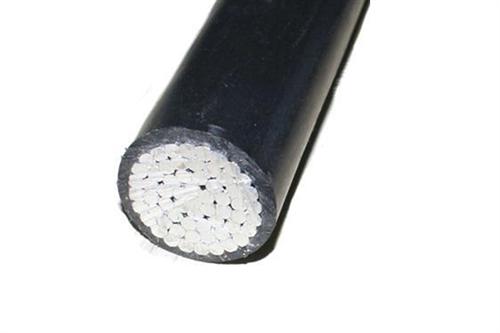

JKLYJ 1*50MM2 轻型架空绝缘导线现货供应商
10千伏 架空绝缘线(JKLYJ架空线)1.用途:适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场
合使用。
2、使用特性:
①额定电压为1、10KV.
②电缆的长期工作温度:
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;
交联聚乙烯(XLPE)绝缘应不超过90℃。
③短路时(最长持续时间不超过5秒)电缆导体的允许温度;
聚氯乙烯绝缘不超过160℃;
聚乙烯绝缘不超过150℃;
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。【KLYJ 1*50MM2 轻型架空绝缘导线合格供应商】
⑤电缆的允许弯曲半径:
▲ 1KV电缆
电缆外径D<25mm……4D;
电缆外径D≥25mm……6D.
▲ 10KV电缆
单芯电缆20(D+d)±0.5%。
多芯电缆15(D+d) 0.5%。
式中:D-----电缆的实际外径(mm);
d-------导体的实际外径(mm)。
3、型号、名称及用途:
额定电压KV 型号 名称 主要用途
1 JKV,JKLV 铜(铝)芯聚氯乙烯绝缘架空电缆 架空固定敷设，引户线等
JKY, JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKYJ,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆
10 JKYJ,,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时允许和树木频繁接触
JKY,JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKLYJ/B 铝芯本色交联聚乙烯绝缘架空电缆
JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时只允许和树木短时接触
JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆
JKLGYJ-10KV 50/8 架空绝缘导线
绝缘线与绝缘导线的区别
电线一般用于承载电流的导电金属线材。有实心的、绞合的或箔片编织的等各种形式。按绝缘状况分为裸电线和绝缘电线两大类。电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层，用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。
