架空线︱低压架空线路规划及线路路径选择

1、低压架空线路如何规划?

　　作低压架空线路规划时，应根据发展规划、各种类型的用电指标和特点，考虑对现有架空电力线路的调整改造，提出供电发展方案。下面扼要介绍作规划的步骤:

(1)用电负荷调查:用电负荷是编制规划的基础。将各单位统计的用电负荷总千瓦数乘以负荷同时系数等于实际用电千瓦数，再考虑今后5年的发展情况，即可提供配电变压器容址的选择数据。

(2)变压器容量的选择:变压器应装在负荷中心，并考虑管理和更换的方便。

　　变压器的容量是以视在功率来表示的，单位为kV·A。

　　根据电力负荷的计算及配电点的布局，可确定配电点供电范围内的电力负荷数值，以此数值除以功率因数0.8即为所需配电变压器的容量。当有排灌负荷时，配电变压器的容量应根据它们的负荷来选择。

2、线路路径如何选择?

　架空线路从始到终所经过的地带称为线路路径。线路路径选择得是否合适，不仅影响线路的建设费用，而且影响线路的运行和维修。选择线路路径时，要到实地察看;有地形图时，应先在地形图上进行初步选择。注意以下几点:

(1)从供电点到用电点，尽量走近路、走直路，避免曲折迁回，减少交叉跨越。

(2)尽量靠近道路，少跨建筑物，尽量少与国防通信线路平行或交叉。不要造成机耕、交通和通信的困难。

(3)地势越平坦越好，尽量避开积水和水淹地区，避开山洪或雨水冲刷地带，避开有腐蚀性气体的工厂，以及贮存易燃物、粮、棉的库房等场所。

(4)尽徽少占良田。

(5)考虑今后发展，留有余地。

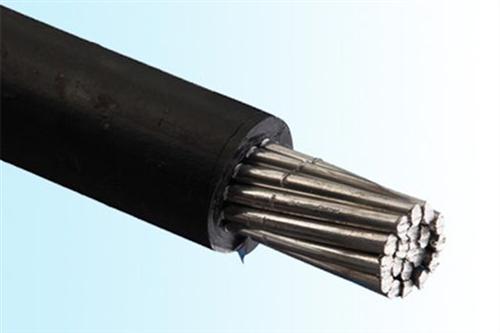

【JKLYJ/Q 1*25MM2 架空绝缘电缆质优价廉】所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，之前的配电线路(10kV以下除380V)一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层)，这就是所谓的绝缘架空线。

10kV及以下架空配电线路采用绝缘导线代替裸导线是城市配电网建设与改造中的一项新技术。它具有地埋电缆的一系列优点，又能克服架空裸线的许多缺点，能解决常规裸导线在运行过程中遇到的一些难题，且价格较地埋电缆便宜得多。因此在城镇配电网的建设中有一定的发展前途。【JKLYJ/Q 1*25MM2 架空绝缘电缆质优价廉】

高压绝缘架空线的优缺点

10kV及以下高压绝缘架空线路采用绝缘导线代替裸导线是城市配电网建设与改造中的一项新技术。它具有地埋电缆的一系列优点，又能克服架空裸线的许多缺点，能解决常规裸导线在运行过程中遇到的一些难题，且价格较地埋电缆便宜得多。因此在城镇配电网的建设中有一定的发展前途。

与用裸导线架设的线路相比，高压绝缘架空线路主要优点有：

①有利于改善和提高配电系统的安全可靠性，大大减少人身触电伤亡危险，绝缘导线可以防止外物引起的相间短路，减少合杆线路作业时的停电次数，减少维护工作量，提高了线路的供电利用率；

②有利于城镇建设和绿化工作，减少线路沿线树木的修剪量；

③可以简化线路杆塔结构，甚至可沿墙敷设，既节约了线路材料，又美化了城市街道；

④便于高压深入负荷中心，以提高电压质量、减少电能损耗；

⑤节约了架空线路所占用的空间，便于架空线路在狭小通道内穿越。缩小了线路走廊，与架空裸线相比较，线路走廊可缩小1/2；

⑥节约线路电能损失，降低电压损失，线路电抗仅为普通裸导线线路电抗的1/3；

⑦减少导线腐蚀，因而相应提高线路的使用寿命和配电可靠性；

⑧降低线路的重力要求，减少配合件的投资，降低了工人架线时劳动强度；

⑨降低了对线路支持件的绝缘要求，提高同杆线路回路数；10由于线路技术状况的提高，减少了维修工作量，延长了检修周期，减少了因检修而停电的时间。

缺点是：

①高压绝缘架空线的允许载流量比裸导线小，因为加上塑料层以后，导线的散热较差，架空绝缘导线通常造型时应比平时提高一个档次，如原来配70mm2的导线，则要配到95mm2。

②高压绝缘架空线的线径较大，又加上塑料外皮，线径比同型截面钢芯铝绞线大一个档次。绝缘导线虽然有诸多优点，但单位造价高于裸导线，中压线路约高出一倍，低压线路约高出25%。
