【JKLYJ/Q 1*25MM2 架空绝缘电缆质优价廉】所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，之前的配电线路(10kV以下除380V)一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层)，这就是所谓的绝缘架空线。

10kV及以下架空配电线路采用绝缘导线代替裸导线是城市配电网建设与改造中的一项新技术。它具有地埋电缆的一系列优点，又能克服架空裸线的许多缺点，能解决常规裸导线在运行过程中遇到的一些难题，且价格较地埋电缆便宜得多。因此在城镇配电网的建设中有一定的发展前途。【JKLYJ/Q 1*25MM2 架空绝缘电缆质优价廉】

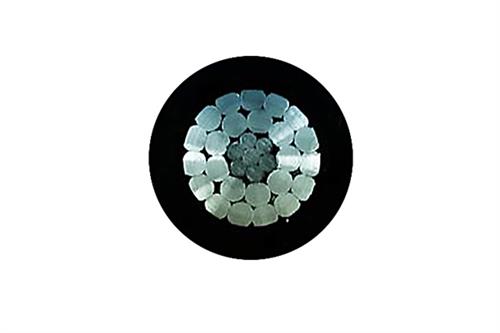

绝缘架空线导体结构参数

1  铜导体材料

TY型圆铜线、TR型软圆铜线（仅适用于多芯电缆）

2  铝导体材料

   L8或LY9型H9状态硬圆铝线

3  铝合金导体材料

LHA1型或LHA2型铝合金圆线

4  导体的绞合要求

导体应紧压圆形绞合

6  绝缘

1  采用耐候型的聚氯乙烯、聚乙烯、交联聚乙烯为基的混合料。

2  材料的机械物理性能符合GB/T 12527-2008产品标准中表5的规定

7 电缆的结构

1  两芯及两芯以上电缆的绝缘线芯按A、B、C顺向序绞合成束，绞合方向为右向，绞合节距不大于绝缘线芯计算绞合外径的25倍。

2  两芯及两芯以上电缆的绝缘有识别相序的标志，A相为一根凸脊，B为二根凸脊， C为三根凸脊，根据供需双方协议，也可采用其他耐久易区分的标示方法。

3      如具有承载绞线时，承载绞线应处于各绝缘线芯的中心位置。

架空线常见故障以及预防措施

架空线路是重要的输配电环节，其运行稳定与否是影响到整体输配电网络的安全稳定的重要因素，只有架空线路保证稳定运行才能实现供电线路的可靠性增加。在外部不稳定因素的影响下，架空线路在外部暴露的环境下很容易受到影响，由此故障频发。

通过对架空线路常见故障的特征分析，以及故障原因和预防措施的综合分析，可以进一步提高架空线路的运维和管理质量。

一.架空线路常见故障总结

（一）单相接地故障

（二）短路故障

（三）断线故障

二.架空线路常见故障原因分析

（一）单相接地故障原因分析

1.通道和线路因素，通道以及连接线路附近很容易靠近树木，尤其是在大风雷雨天气，郊区的架空线路连接就更容易如此，所以一旦接触到树枝也很容易导致单相接地故障发生。

2.鸟害因素，很多的鸟类选择在架空线的横杆上筑巢，一旦遇到雨雪天气，从而引发单相接地故障的发生。

3.过负荷因素的影响也是其中需要注意的故障原因，夏季经常出现过负荷高峰用电的季节，很多的电路导线的端头很容易因为老化而烧断，造成单相接地故障的发生。

（二）短路故障原因分析

1.异物影响因素，主要是因为在架空线路周围的空中生活垃圾挂到线路上造成短路故障产生。

2.雷电自然因素，因为在城市的建筑多数都有很好的避雷措施，所以城市很好发生架空线路的雷电造成的短路现象。但是在郊区的很多地方因为架空线路在空旷环境下，所以雷电产生会引发电压的骤增，很容易导致架空线路的空气绝缘配雷电击穿，引发短路的发生。

3.鸟害因素，在单相接地故障发生时很容易因为鸟类筑巢引发故障，不仅如此，鸟类经常习惯集体停留在架空线路上，如果在两个线路之间衔树枝，使得两个线路之间产生外部连通导体，就很容易导致相间短路。

4.设备因素，线路本身也会因为下来的弧垂过大或者连续的作业时间过长都会导致连通的绝缘性能下降，从而进一步导致短路故障的发生。

（三）断线故障故障原因分析

1.外力因素，架空线很容易在车辆的撞击以及施工的意外破坏等引发架空线路断线。

2.雷击因素，在雷电的瞬间电击过程中，对于裸导线以及绝缘导线都很容易导致大量的热量产生，在此作用下容易导致导线的自动熔断，由此引发断路故障。如果是绝缘导线，在受到雷电的瞬间电击的过程中很容易引起两相以及三相的不同导线以及线路之间发生瞬间闪络，同样，电弧会在电源磁力的作用和电力热效应的作用下产生负电荷转移，电弧的集中区域就很容易被点燃，导致导线最终断裂。

三.架空线路常见故障防范措施

1.施定期巡视，对线路的连接通路进行清扫，防止杂物引发连接故障。
