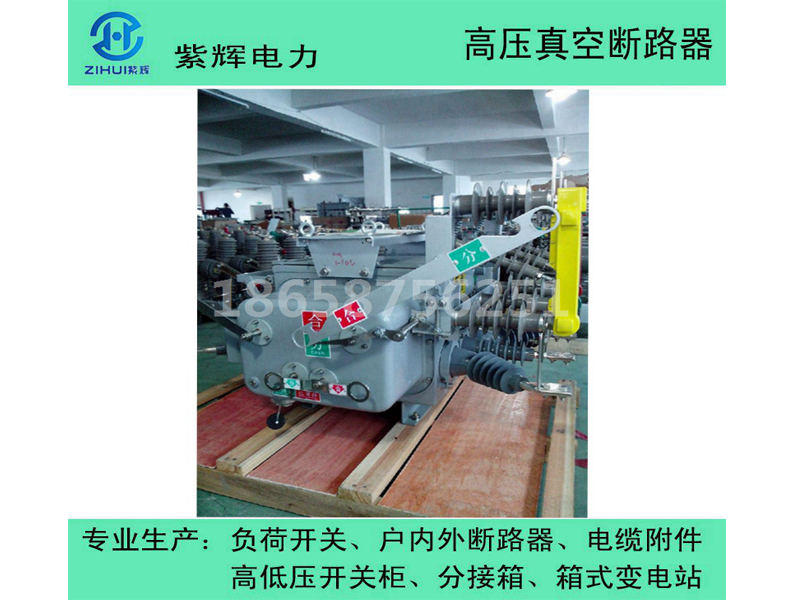

ZW20-12Y概述ZW20Y-12型户外柱上真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更只用于农村电网及频繁操作的场所。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。本开关采用真空灭弧、SF6气体作绝缘介质。电压互感器、电流互感器配置本产品由用户提供的低压AC/DC220V（110V）电源或直接由架空线路接至电压互感器（外置）输出AC220V（110V）的二次电压作为操作电源。并可内置电流互感器，其标准配置为二个，作为保护用，最多可装6只（一组作计量用，一组作保护用），计量为0.5级以上时，变比为200/5、400/5、630/5。短路储能跳闸功能和接地保护开关功能（SOG功能）为了防止配网分支线、农网及客户自用设备故障波及到配网主线，提高供电可靠性，需要安装SOG功能接地保护开关（以下简称：开关）。在发生故障时，将故障的影响限制在***小范围，及时隔离故障区，迅速而准确地找到故障发生地点。开关为有短路储能跳闸功能和接地保护型（SOG功能），和具有方向性的控制装置配套使用。在配网分支线、农网及可户厂区发生单相接地故障时，控制装置动作，在设定的时间内将开关跳闸。当在所保护区间发生短路故障时，控制装置记忆这个短路电流，在变电所的断路器跳闸后自动跳闸将故障区间隔断，以保证断路器重合闸功能。接地故障时控制装置动作，开关跳闸（配线路不停电）…G接地保护动作短路故障时1.在不投入重合闸地区，控制装置检测到短路故障电流，非立刻动作。变电站断路器跳闸后，开关跳闸，将故障点隔离。其后，断路器重合闸，非故障区间恢复供电。2.在投入重合闸地区，控制装置检测到短路故障电流，非立刻动作，变电站断路器跳闸的1秒钟后断路器重合闸。①当故障为瞬时故障时,开关不动作,保证一次重合闸成功.②当故障为长期故障时,断路器再次跳闸后,开关跳闸(开关中流过2次短路故障电流)将故障区间隔离.此后,变电站手动投入断路器,非故障区间用户恢复供电. …SO短路保护动作注:当单相接地故障和短路故障同时发生时,动作和发生短路故障时相同.ZW20-12Y产品结构该产品由断路器本体、操作机构和起吊装置疏三部分组成。 a.断路器本体由导电回路、绝缘系统、密封件及壳体组成。整个导电回路由进出线导电杆、导电夹、软连接与真空灭弧室连接而成。本产品进出线绝缘套管采用环氧树脂和硅橡胶整体浇注，为减少开关体积，A、C两相采用拐角套管，保证良好的外绝缘。内部采用复合绝缘结构，具有相当等级电压的绝缘水平。本产品采用成熟的密封结构。机构罩及壳体上盖采用冲压成型槽密封，输出指针轴采用双层"O"型密封圈，进出线套管整体浇注，保证良好的气密性。b.操作机构本产品为电动储能，电动分合，现时具有手动出能，手动分合，过流保护，整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。本公司专业生产：中置柜、高压环网柜、开闭所、美式/欧式箱变、电缆分接箱、电缆接头、高压开关等产品。欢迎致电紫辉电力设备有限公司询价。联系人：马梓然联系电话：18658756251 Q Q：3363005506
