上海昌日电子科技有限公司是专业从事设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.25KV,0.4KV,0.69KV ，10KV等，绝缘等级包括F级、H级，可充分满足用户的不同需求。100%订单式生产方式，满足客户实际需求。

产品系列有：JXL系列输入电抗器

CXL系列输出电抗器

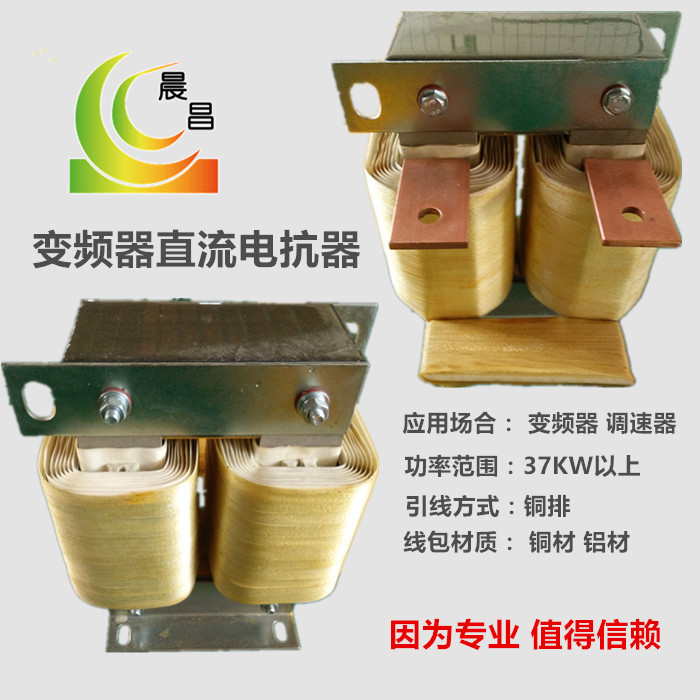

DCL系列直流电抗器

CKSG系列串联电抗器

CKSC系列高压串联电抗器

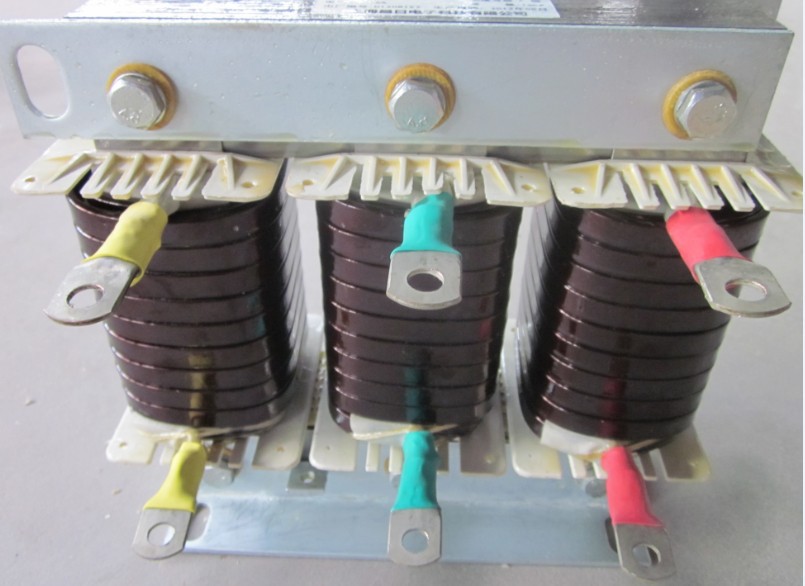

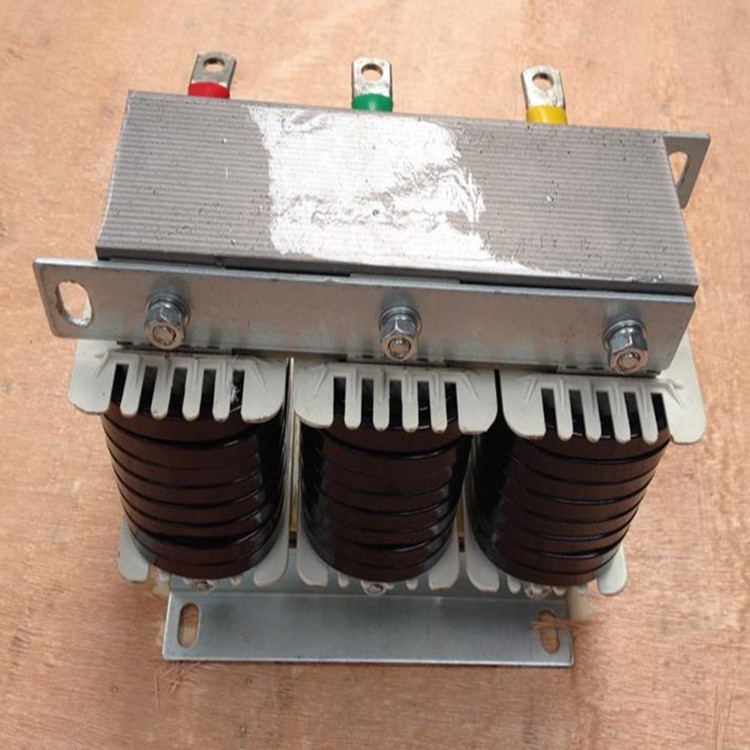

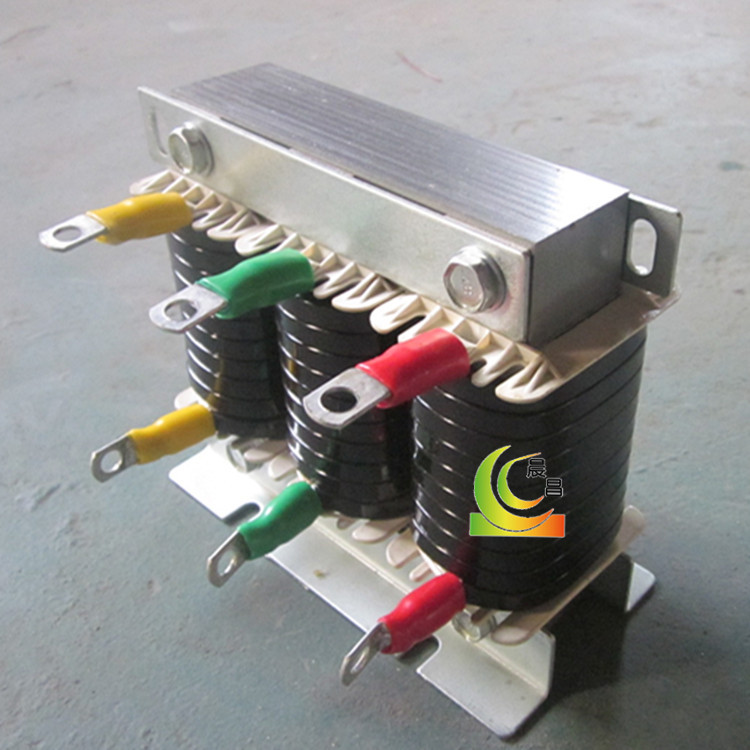

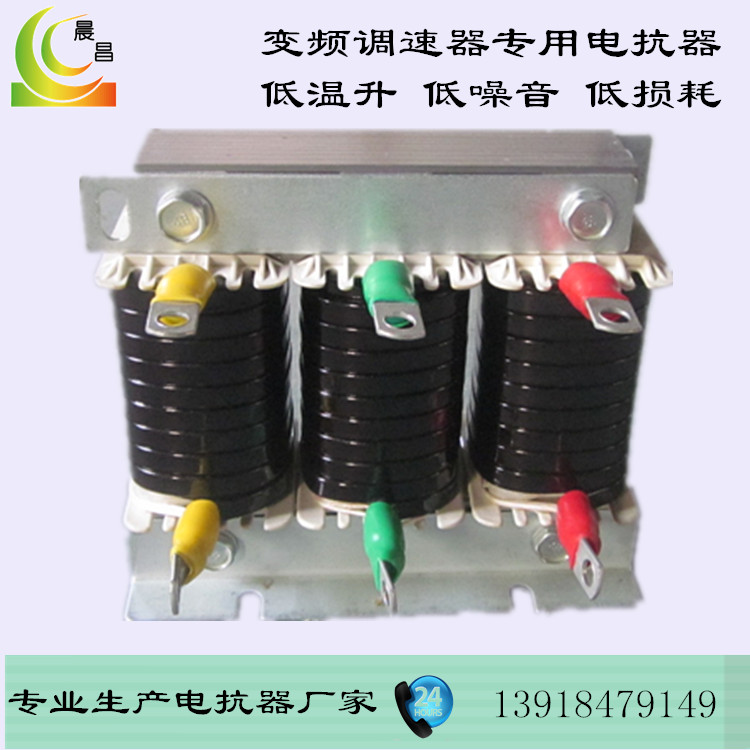

CXL-150A/1%输出电抗器参数：

产品名称：输出电抗器

别称：出线电抗器

品牌：晨昌

型号：CXL-150A/1%

匹配变频器功率：55KW

额定电流：150A

压降：2.2V

额定电压：380V

频率：50Hz

耐压：3000V

冷却方式：自冷

相数：三相

产地：上海

使用设备：变频器和电动机

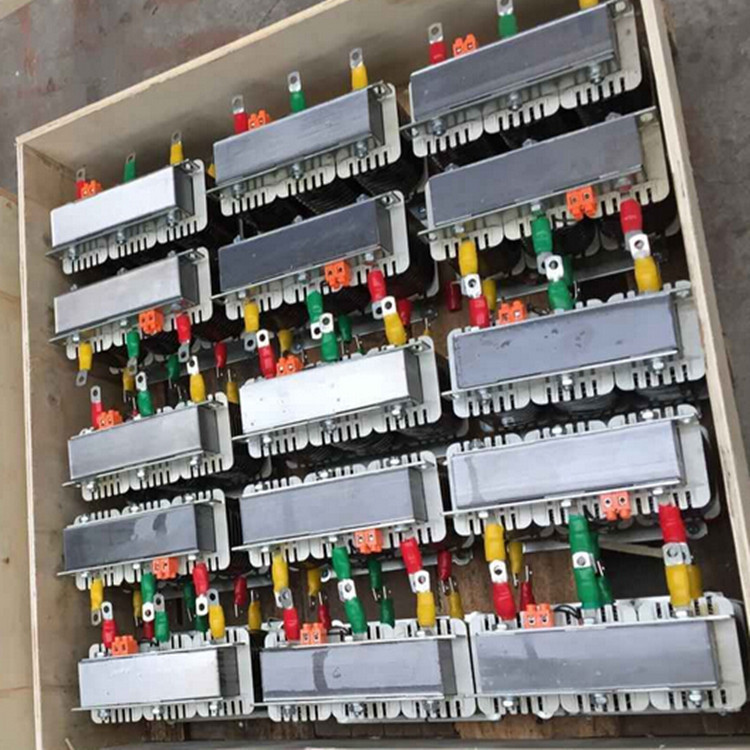

包装：厚实木箱，装卸安全方便

使用条件：户内

货期：现货

保质期：一年

售后：免费技术支持，技术指导，安装指导。

联系人：张丽

电话：021-33194923

手机：13918479149

QQ:310599316

输出电抗器是用在变频器出线端与电机之间，所以称为输出电抗器，也俗称为出线电抗器。首先我们考虑两个因素入手，一个是前面的变频器功率，一个是电动机的实际使用情况。当然还要考虑到现场的其他因素。一般的电机前面配的变频器都会大一档， 大概的额定电流计算出电流。输出电抗器用在变频器与电机之间的电抗器，是滤除变频器产生的谐波和干扰的，所以电抗器的电流选择要适当大一些，主要考虑到谐波可能会事电流放大，留有一定的余量。

以下是输出电抗器的具体介绍，如遇到一些不太明白的请致电13918479149详询

输出电抗器|电动机专用电抗器 厂家承诺：货源充足，现货供应。服务周到，免费提供相关咨询，相关技术指导。只要您致电 相关问题帮您解决。 做工精良，外观精致，质量稳定可靠

厂家提供，说明书，合格证，防护标识等。运输时间，已经签订专线物流运输，运输保证。包装箱牢固可靠，保证产品运输安排。

壹、输出电抗器|电动机专用电抗器 在变频器应用中的效果

变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。

输出电抗器|电动机专用电抗器 根据现场情况必须考虑输出电抗器的因素

这个是要根据现场情况来的，线路在50m--150m之间一般是最好加电抗器，但是变频器功率小于37KW时有时处于成本考虑，可以不加。但后面接对谐波比较敏感的元件最好是加电抗器或滤波器，按变频器功率来配就成了，也可以致电我公司。来选配技术参数。

贰、输出电抗器|电动机专用电抗器 产品概述：
输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。
输出交流电抗器补偿长电缆的电容性电荷反转电流，如果是长电机电缆，则可以限制电机端子的dv/d1
输出电抗器|电动机专用电抗器 性能特点：
铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。

叁、输出电抗器电动机专用电抗器 四点重要作用

◆降低电机的噪音，降低涡流损耗。
◆降低输入高次谐波造成的漏电流。
◆用于平滑滤波，降低瞬变电压dv/d1

输出电抗器|电动机专用电抗器 ，延长电机寿命。
◆保护变频器内部的功率开关器件。

肆、输出电抗器|电动机专用电抗器 技术参数表

1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度： 铁芯-绕组3500VAC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻：1000VDC绝缘阻值≥100MV
5、电抗器噪音： 小于65dB
6、防护等级：IP00
7、绝缘等级：F级以上
8、产品执行标准：IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器

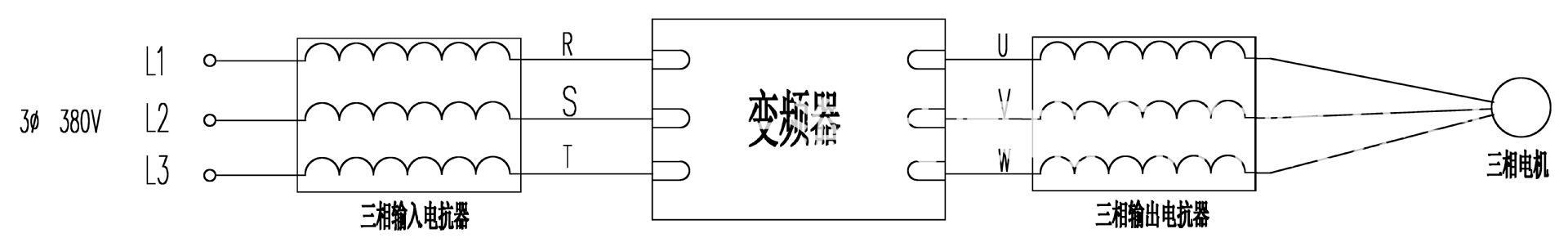

输出电抗器的接线方法：

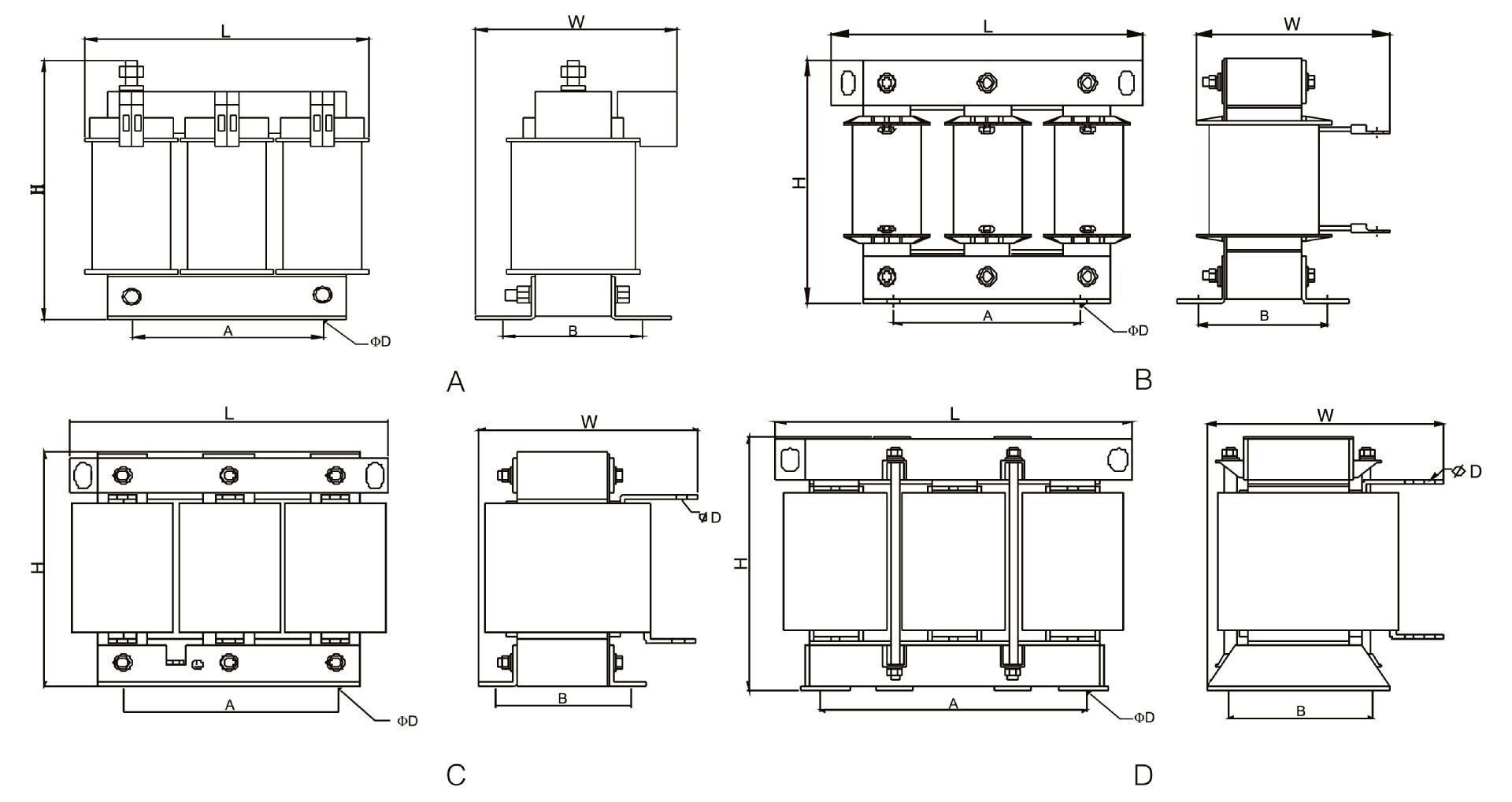

输出电抗器外形图

输出电抗器的工艺要求

1)绕线：线包紧密，平整，防止绝缘破坏引起匝间短路。线包层间

紧贴一层0.18厚NMN 纸，纸的宽度比铝带超出上下个10mm，然后在线包表面包2层0.18厚NMN 纸和1/2叠包一层0.3*25mm无纬带。

2)叠铁心：铁芯毛刺朝向一致，平整，对齐。

3)装配：铁心与线包的爬电距离不小于8mm.铁芯装配整齐，芯柱与线包之间包3层0.18mmNMN纸，在铁轭与芯柱之间垫一定量的气息并刷8026胶固定。尾部串联排用氩弧焊焊接起来并外包。

4）半成品浸油前要清洗，预烘。

5）浸油，烘焙。烘焙时烘箱温度130 度，4小时。

6）.电抗器底座安装孔周围绝缘漆去掉，以保证用户安装时可靠接地。

一、本商铺宝贝均为生产厂家直销，承诺为全新原厂出品,本价格为不含税，如需要17%增值税发票，请联系我们。
二、拍前请核对技术参数，如有技术疑问，咨询电话：13918479149
三、常规型号，本公司有适量库存，如特殊型号没有库存，交货周期一般在2-5天内，具体根据型号及数量来决定！
四、由于电气产品较重，走快递费用过高，一般以物流为主。如需指定运输公司，运费可选择到付，具体运输方式，双方协商。
五、产品在质保期内如有任何质量问题，我公司无条件更换新品。如无质量问题，不予退换货，电气产品都是根据技术参数特殊设计，难于进行二次销售。望理解！
