IP33UPS技术参数表
|
型号 |
10KL |
15KL |
20KL |
30KL |
40KL |
50KL |
60KL |
80KL |
100 KL |
120 KL |
150 KL |
200 KL |
250 KL |
300 KL |
400 KL |
|||||||||||||||
|
1．整流器输入 |
||||||||||||||||||||||||||||||
|
标称容量,（KVA）
|
10 |
15 |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
|||||||||||||||
|
输入单相最大电流,(A)
|
22 |
34 |
45 |
68 |
90 |
113 |
136 |
181 |
227 |
272 |
340 |
454 |
568 |
681 |
909 |
|||||||||||||||
|
工作方式及原理 |
在线式供电，静态旁路开关（无间断切换）， 双重转换技术，输出电源完全隔离。 |
|||||||||||||||||||||||||||||
|
相数
|
三相+N
|
|||||||||||||||||||||||||||||
|
标称电压
|
380VAC±25%
|
|||||||||||||||||||||||||||||
|
标称频率
|
50Hz±10%
|
|||||||||||||||||||||||||||||
|
电压谐波失真
|
＜10%
|
|||||||||||||||||||||||||||||
|
软启动
|
0～100% 5Sec
|
|||||||||||||||||||||||||||||
|
输入功率因数
|
≥0.9
|
|||||||||||||||||||||||||||||
|
2．整流器输出
|
||||||||||||||||||||||||||||||
|
最大输出电压
|
380VDC
|
|||||||||||||||||||||||||||||
|
微电脑设定充电电流
|
6～20A（可调）
|
|||||||||||||||||||||||||||||
|
3．电池
|
||||||||||||||||||||||||||||||
|
最大放电电流（A）
|
32 |
47 |
63 |
95 |
126 |
158 |
189 |
252 |
315 |
378 |
473 |
630 |
787 |
945 |
1261 |
|||||||||||||||
|
数量
|
32节
|
|||||||||||||||||||||||||||||
|
标称电池电压
|
384VDC
|
|||||||||||||||||||||||||||||
|
浮充电压
|
432VDC
|
|||||||||||||||||||||||||||||
|
充电电流
|
6～20A（可调）
|
|||||||||||||||||||||||||||||
|
电池类型
|
阀控全密封铅酸蓄电池
|
|||||||||||||||||||||||||||||
|
型号 |
10KL |
15KL |
20KL |
30KL |
40KL |
50KL |
60KL |
80KL |
100 KL |
120 KL |
150 KL |
200 KL |
250 KL |
300 KL |
400 KL |
|||||||||||||||
|
电池寿命
|
蓄电池浮充工作寿命＞5年
|
|||||||||||||||||||||||||||||
|
4．逆变器
|
||||||||||||||||||||||||||||||
|
额定功率（KW） COSφ＝0.8 |
8 |
12 |
16 |
24 |
32 |
40 |
48 |
64 |
80 |
96 |
120 |
160 |
200 |
240 |
320 |
|||||||||||||||
|
相数
|
三相+N
|
|||||||||||||||||||||||||||||
|
标称电压
|
380VAC±1%（稳态负载），380VAC±5%（负载波动）
|
|||||||||||||||||||||||||||||
|
标称频率
|
50Hz ± 0.05% （电池供电）
|
|||||||||||||||||||||||||||||
|
频率稳定度：不同步时
|
＜±0.05%
|
|||||||||||||||||||||||||||||
|
频率稳定度：同步时
|
＜±2%
|
|||||||||||||||||||||||||||||
|
波峰因数
|
5︰1
|
|||||||||||||||||||||||||||||
|
输出波形
|
正弦波
|
|||||||||||||||||||||||||||||
|
总谐波失真
|
线性负载＜3%，非线性负载＜5%
|
|||||||||||||||||||||||||||||
|
动态负载电压瞬变 （由0到100%跃变） |
＜±5% |
|||||||||||||||||||||||||||||
|
瞬间恢复时间
|
＜ 10ms
|
|||||||||||||||||||||||||||||
|
三相输出电压不平衡度 |
1、平衡负载电压＜±1%； 2、50%不平衡电压＜±3%； 3、100%不平衡负载＜±5%。 |
|||||||||||||||||||||||||||||
|
三相输出电压相位偏移 |
平衡负载：±1°； 不平衡负载：±3° |
|||||||||||||||||||||||||||||
|
过载能力
|
125% 10min，150% 1min
|
|||||||||||||||||||||||||||||
|
逆变器效率，负载100%
|
91 |
91 |
92 |
92 |
93 |
93 |
93 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
|||||||||||||||
|
5．旁路
|
||||||||||||||||||||||||||||||
|
相数
|
三相+N
|
|||||||||||||||||||||||||||||
|
标称电压
|
380VAC±15%
|
|||||||||||||||||||||||||||||
|
标称频率
|
50Hz±5%
|
|||||||||||||||||||||||||||||
|
逆变器/旁路转换时间 |
（过载）0ms |
|||||||||||||||||||||||||||||
|
6．系统
|
||||||||||||||||||||||||||||||
|
平均无故障时间（MTBF） |
30万小时 |
|||||||||||||||||||||||||||||
|
平均故障恢复时间（MTTR） |
2小时（现场计时） |
|||||||||||||||||||||||||||||
|
接地电阻
|
≤0.1Ω
|
|||||||||||||||||||||||||||||
|
接地方式
|
TN－S制式
|
|||||||||||||||||||||||||||||
|
效率（负载 100% ）
|
＞80%
|
|||||||||||||||||||||||||||||
|
计算机通讯接口
|
RS232
|
|||||||||||||||||||||||||||||
|
运行温度
|
-10℃～50℃
|
|||||||||||||||||||||||||||||
|
相对湿度（不凝结）
|
30%～90%
|
|||||||||||||||||||||||||||||
|
运行高度（最大）
|
＜1000米（每增加100米，功率下降1%，最高4000米）
|
|||||||||||||||||||||||||||||
|
冷却方式
|
强制通风
|
|||||||||||||||||||||||||||||
|
噪声dB（距机器1M处）
|
48～60 |
53～65 |
||||||||||||||||||||||||||||
|
型号 |
10KL |
15KL |
20KL |
30KL |
40KL |
50KL |
60KL |
80KL |
100 KL |
120 KL |
150 KL |
200 KL |
250 KL |
300 KL |
400 KL |
|||||||||||||||
|

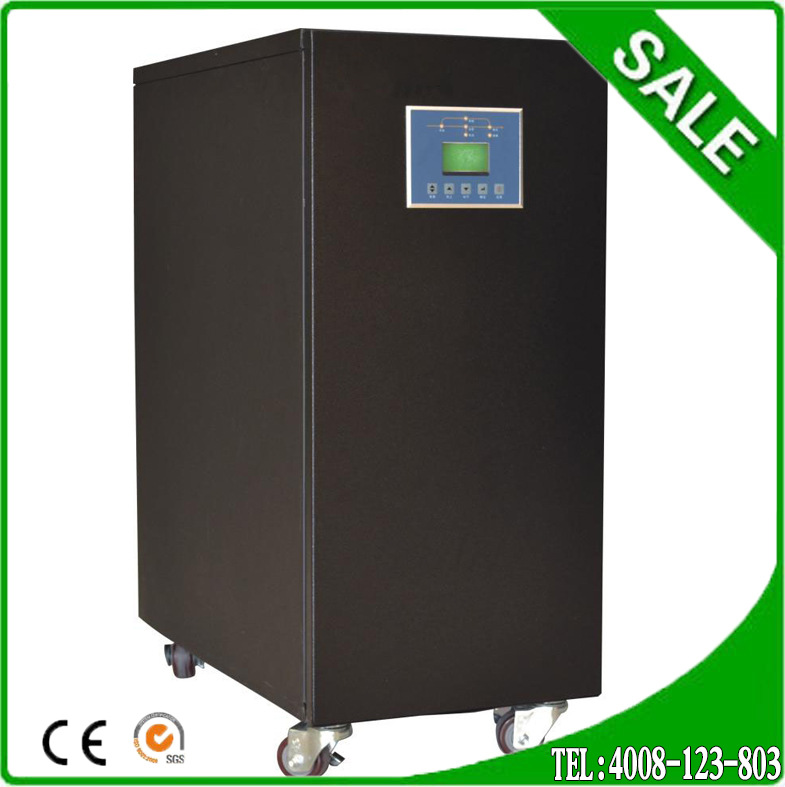

箱体颜色 |
黑色 |
|||||||||||||||||||||||||||||
|
输入电缆 |
底部/背部 |
|||||||||||||||||||||||||||||
|
易维护 |
前面/后面/左右面 |
|||||||||||||||||||||||||||||
|
联柜外形尺寸 W×D×H（mm3） |
600×800×1500 |
900×1200×1600 |
1000×1200×1800 |
1400×1300×2000 |
||||||||||||||||||||||||||
|
包装尺寸 W×D×H（mm3） |
750×950×1730 |
1050×1350×1830 |
1150×1350×2030 |
1550×1450×2230 |
||||||||||||||||||||||||||
|
重量（Kg） |
350 |
370 |
400 |
450 |
500 |
550 |
650 |
800 |
850 |
900 |
1000 |
1150 |
1350 |
1800 |
2000 |
|||||||||||||||
|
输入\输出装置 |
接线端子排 |
|||||||||||||||||||||||||||||
l 以上数据为参考数据，若有变动以实物为准。
深圳市安博特电源设备有限公司荣誉出品

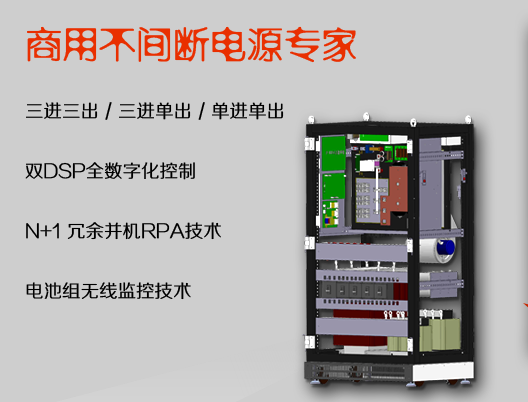

安博特系列UPS专为数据处理中心、大型计算机、制造业、通讯业等重要系统设计的大型UPS。采用IGBT功率模块、两次变换真在线技术，双内NCPU设计，保证为负载提供稳压稳频的完美正弦波输出。通过专用计算机监控软件、Modem、SNMP适配器等更可实现UPS远程临控,并提供高层次的可靠性。
●两次变换真在线式工频设计,要配合静态旁路开头,具备完善的过载和故障保护功能.具有隔离变压器,100KVA以上UPS可12脉冲整流,有效抑制了UPS对电网源造成的谐波污染,提高了UPS的输入功率因数。
●逆变器采用IGBT技术的高效率的设计，可靠性高。
●具有很宽的电压输入范围，减少电池运行机会，延长电池寿命。
●UPS提供RS232接口及功能强大的监控软件，支持TCP／IP、SNMP等网络协议，具有先进的远程网络监控功能，采用发送电子邮件或传呼、短信等方式提供实时报警信息等。提供操作简便，一目了然的大屏幕触摸LCD显示控制面板。(其中10KVA、15KVA UPS为双行LCD显示)。
●内置双CPU微处理器，采用直接数字信号控制(DDC)及数字信号处理(DSP)等先进技术，全功能智能数字化控制，包括：操作运行、自动关机、实时参数测量显示等。
●配合独立的电池检测包，通过UPS DB9接口，可检测多达四组的单只电池运行参数，实现真正意义上的电池智能化管理。
●高可靠性、低维护量。内置手动维修旁路开关。其MTBF(平均无故障工作时间)高达20万小时，(平均复时间)仅为l5分钟。
●安博特系列UPS采用先进可靠的控制技术，可提供性能可靠的热备份系统和多达八台的直接并机系统(并机时每台UPS需增加一块并机板，UPS之间连接并机控制线)。提供多种规格，不同后备时间的配套电池柜。
