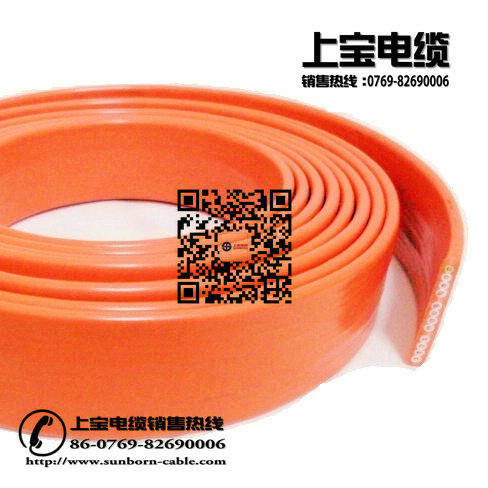

电镀设备用扁电缆（TVVBP）
|
品 名 |
电镀设备用扁电缆 |
||
|
参考标准 |
GB5023-2008及企业标准 |
认证档案号 |
2015010105757421 |
|
额定温度 |
70℃ |
额定电压 |
300/500V |
|
绝缘材质 |
环保PVC |
护套材质 |
环保PVC |
|
芯线数量 |
3-60芯 |
标称截面 |
0.75~1.0mm2 |
|
用 途 |
适用于电镀设备控制系统和ＰＣＢ板制造设备控制系统等行业。 |
||
产品优点：电镀设备用扁电缆是市场需求广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。
导体类型：导体采用多股精绞无氧铜丝而成，柔韧性强。
绝缘特性：柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良，产品性能佳，使用安全。
适用环境：-10℃~70℃
适用产品：适用于额定电压450/750V及以下传输机械拖链、电缆轨道、台车、电梯、行车、塔吊、起重机、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路。
使用特性：1、正常使用时导体最高温度为70℃，产品通常不适用于0℃以下使用，当温度低于0℃时可由买方和制造厂之间协商解决，根据客户技术需求和使用条件进行设计制造。
2、本产品导体采用ＴＲ软铜导体绞合，部分产品芯线包覆有高强度薄膜带，作为电缆的加强层，提高产品移动时的抗弯折能力。
3、电缆绝缘线芯绝缘线芯数字编号，平行排列放置，电缆结构柔软，敷设安装方便，同类规格尺寸可根据客户使用需求设计改进。
4、电梯电缆额定电压为芯线标称截面1 m㎡及以下300/500V，芯线截面1 m㎡以上为450/750 V.
产品构造和典型性能参数:
|
型号 |
导体 |
绝缘 |
外被 |
最大导体 直流电阻 (Ω/km, 20℃) |
最小绝 缘电阻 (MΩ.km, 70℃) |
耐压强度 (ACV,5min) |
|
芯数和标称截面（N×mm2） |
厚度 (mm) |
外径 (mm) |
||||
|
TVVBP |
12×0.75 |
0.6 |
5.2×40 |
26 |
0.011 |
绝缘：Ｕ/ＵＯ:300/500V,0.6㎜及以下为实验电压为1500V，Ｕ/Ｕ0:450/750Ｖ,大于0.6㎜实验电压为2500V. 成品：U/U0:300/500V, 实验电压为 2000V, U/U0:450/750V, 实验电压为2500V.
|
|
12×1.25 |
0.6 |
6.0×48 |
16 |
0.010 |
||
|
10×1.5 |
0.8 |
6.4×50.4 |
13.3 |
0.010 |
||
|
12×1.5 |
0.5 |
6.0×48 |
13.3 |
0.010 |
||
|
13×1.25 |
0.6 |
6.0×50 |
16 |
0.010 |
||
|
10×2.5 |
0.8 |
6.4×50.4 |
7.98 |
0.009 |
||
|
12×2.5 |
0.7 |
6.4×55.8 |
7.98 |
0.009 |
|
|
|
|
|
|
|
|
|
|
因篇幅有限产品规格不一一罗列，更多规格咨询上宝电缆销售客服
