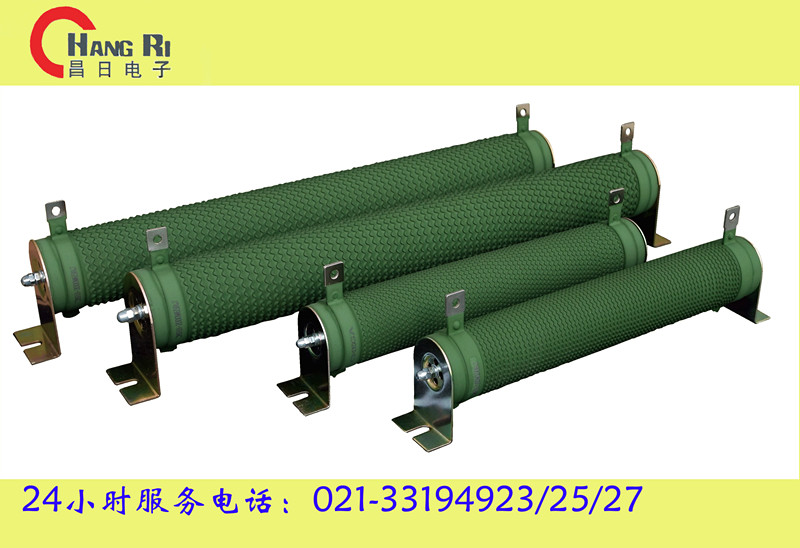

波纹电阻表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感器。波纹电阻以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层，功率大，使用寿命长；
该50W波纹电阻采用特制波状扁丝绕制，结合紧密，散热量好，并且工作时无噪音、无干扰、不产生对人有害磁场。生产是有严格工艺要求。表面立式波纹有利于散热减少寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被氧化，延长使用寿命。
制动电阻的构件
1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;
2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;
3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;
波纹电阻用于场合：
广泛用于电梯、起重机、变频器能耗制动、模拟负荷试验 老化测试，国防建设及铁路、冶金、起重机、电梯、变频器、伺服控制系统、数控机床、风电变流器、太阳能光伏逆变器、电焊机、高低压电气控制、开关电源、充电器、仪器仪表、家电等行业等等
波纹电阻常用规格
|
序号 |
产品名称 |
规格（W) |
外形尺寸(长*宽*高mm) |
安装尺寸(长mm) |
|
|
1 |
50W波纹电阻器 CRRB |
200 |
239*40*81 |
217 |
|
|
2 |
300 |
326*40*81 |
304 |
||
|
3 |
400 |
326*40*81 |
304 |
||
|
4 |
500 |
389*40*81 |
367 |
||
|
5 |
600 |
360*50*99 |
338 |
||
|
6 |
750 |
360*50*99 |
338 |
||
|
7 |
1000 |
350*60*119 |
325 |
||
|
8 |
1250 |
465*60*119 |
440 |
||
|
9 |
1500 |
465*60*119 |
440 |
||
|
10 |
2000 |
560*60*119 |
535 |
||
|
11 |
2500 |
650*60*119 |
625 |
||
|
12 |
3000 |
650*60*119 |
625 |
||
波纹电阻阻值选择
50W波纹电阻的选择除受到变频器能耗制动单元最大允许电流的限制外，与制动单元也并无明确的对应关系，其阻值主要根据所需制动转矩的大小选择，功率根据电阻的阻值和使用率确定。50W波纹电阻阻值的选定有一个不可违背的原则：应保证流过50W波纹电阻的电流IC小于制动单元的允许最大电流输出能力，即：R > 800/Ic其中：800 —— 变频器直流侧所可能出现的最大直流电压。Ic —— 制动单元的最大允许电流。为充分利用所选用的变频器制动单元的容量，通常50W波纹电阻阻值的选取以接近上式计算的最小值为最经济、同时还可获得最大的制动转矩，然而这需要较大的50W波纹电阻功率。在某些情况下，并不需要很大的制动转矩，此时比较经济的办法是选择较大的50W波纹电阻阻值、也因此可以减小50W波纹电阻的功率，从而减少购买50W波纹电阻所需的费用，这样的代价是制动单元的容量没有得到充分利用。
该产品为我（上海昌日）司工厂自产自销，品质优良，质量保证，起订量小，供货周期短，可按客户要求生产各种规格型号，以尽最大努力满足客户需求，欢迎各界朋友咨询洽谈!．
