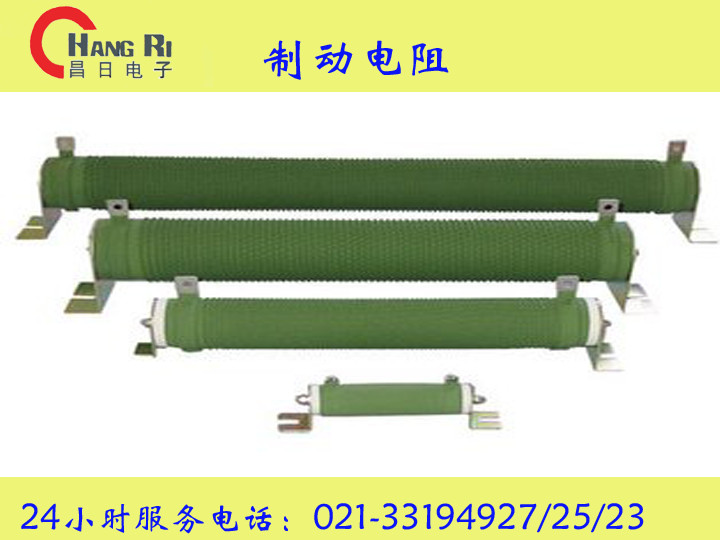

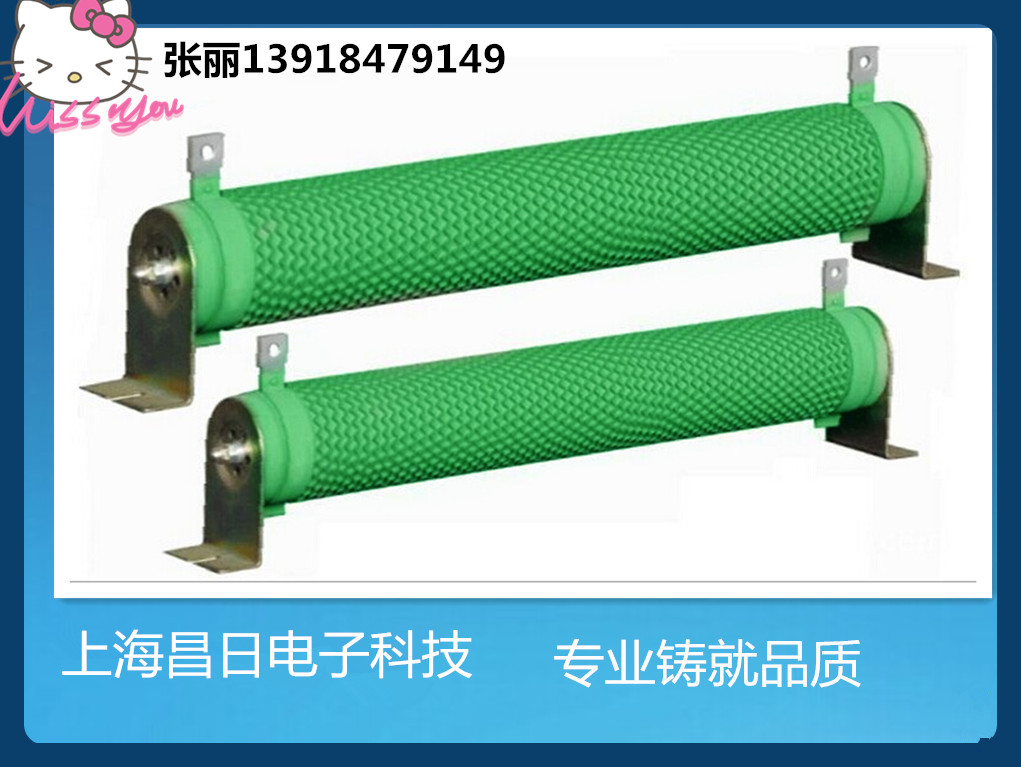

制动电阻是用于将电机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。通常在工程上选用较多的是波纹电阻和铝合金电阻两种：前者采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命；后者电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器，广泛应用于高要求恶劣工控环境使用，易紧密安装、易附加散热器，外型美观。
一、制动电阻的构件
1.1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;
1.2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;
1.3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;
二、制动电阻的功用
2.1、保护变频器不受再生电能的危害
电机在快速停车过程中，由于惯性作用，会产生大量的再生电能，如果不及时消耗掉这部分再生电能，就会直接作用于变频器专用型制动电阻变频器的直流电路部分，轻者，变频器会报故障，重者，则会损害变频器;制动电阻的出现，很好的解决了这个问题，保护变频器不受电机再生电能的危害;
2.2、保证电电源网络的平稳运行
制动电阻将电机快速制动过程中的再生电能直接转化为热能，这样再生电能就不会反馈到电源电网络中，不会造成电网电压波动，从而起到了保证电源网络的平稳运行的作用。
三、制动电阻阻值的选择
制动电阻的选择除受到变频器专用型能耗制动单元最大允许电流的限制外，与制动单元也并无明确的对应关系，其阻值主要根据所需制动转矩的大小选择，
功率根据电阻的阻值和使用率确定。 制动电阻阻值的选定有一个不可违背的原则：应保证流过制动电阻的电流IC小于制动单元的允许最大电流输出能力，即：R > 800/Ic
其中：800 —— 变频器直流侧所可能出现的最大直流电压。
Ic —— 制动单元的最大允许电流。 为充分利用所选用的变频器专用型制动单元的容量，通常制动电阻阻值的选取以接近上式计算的最小值为最经济、同时还可获得最大的制动转矩，然而这需要较大的制动电阻功率。在某些情况下，并不需要很大的制动转矩，此时比较经济的办法是选择较大的制动电阻阻值、也因此可以减小制动电阻的功率，从而减少购买制动电阻所需的费用，这样的代价是制动单元的容量没有得到充分利用。
四、制动电阻电阻功率的计算
在选定了制动电阻的阻值以后，应该确定制动电阻的功率值，制动电阻功率的选取相对比较繁琐，它与很多因素有关。
制动电阻消耗的瞬时功率按下式计算：P 瞬= 7002 /R
按上式计算得到的制动电阻功率值是制动电阻可以长期不间断的工作可以耗散的功率数值，然而制动电阻并非是不间断的工作，这种选
取存在很大的浪费，在本产品中，可以选择制动电阻的使用率，它规定了制动电阻的短时工作比率。制动电阻实际消耗的功率按下式计算：
P 额=7002 /R×rB% rB%：制动电阻使用率。
实际使用中，可以按照上式选择制动电阻功率，也可以根据所选取的制动电阻阻值和功率，反过来计算制动电阻所能够承受的使用率，从
而正确设置，避免制动电阻过热而损坏。
