高可用性、高性能
十多年来，在 MGE Galaxy 系列的 UPS 模块中，MGE Galaxy 6000 50Hz 在可靠性方面一直都是无可匹敌的。 这款产品是 MGE Galaxy 产品线中拥有最多全球装机量的产品之一，它将一如既往地让客户树立对关键电源保护的信心，并使这种电源保持可用，这正是客户所寻求和期待的。 MGE Galaxy 6000 具有完全意义上的灵活性，并带有一些辅助设备，例如： 并联装置、外部旁路、同步盒以及高性能输入过滤器机柜，用以满足特定场地配置的需要，同时最大限度地提高效率和输出电能的质量。 UPS 设计针对 100% 非线性负载进行了优化，此外，即使在负载波动幅度为 100% 时也能将输出电压失真限制在 4% 以下。 这些可靠的规格能够保证今后很多年在最恶劣的条件下电源质量也不会有问题。
优势
优化负载供电
延长受保护设备的使用寿命
设备投资得到保护
故障容错式设计
超强可靠的电气性能
效率高达95%
消除谐波失真
节约能耗成本
降低电源污染
应用范围
大型数据中心
制造工厂
电信设施
楼宇
任务关键型环境的独特需求
性能描述

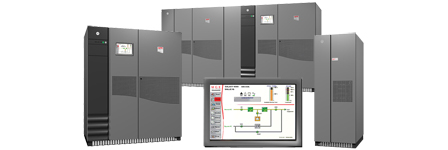

全新的MGE Galacy 6000 系列作为我们的顶级产品，额定容量涵盖160KVA至800KVA，用于对关键设备的电源系统保护，能够提供高质量的电源、高度的可用性和可升级性，以及最小化的业主总成本投资(TCO).
1、开创高效节能的新纪元
卓越功能，出类拔萃
最为全面的配套服务
适用于大功率关键设备的理想解决方案
高效率电源的―可用性
电源的可升级性―具有大量选件
电源的高可用性―采用分布式并机冗余的结构配置
创新的模块化设计―利用最新进的技术和最少量的组件实现更高的平均故障间隔时间
具有超强的过载能力和短路能力显著提高了电路过载保护设备的选择性
2、全面的标准功能
带有内置静态开关盒手动旁路，或配有带系统旁路静态开关
软启动，步进式整流器及浪涌电流限制，确保与发电机组完全兼容。
无主电源时的冷启动；电池断路器可用于深度放电保护
模块化直接并联最多可达4台；UPS顺序启动（并机配置中），显著减少对发电机组的影响
真正的正面维护，可靠墙安装；紧急停机功能（EPO)
集中式静态开关：500KVA至4.8MVA
3、友好的用户界面
高分辨彩色触摸屏显示器（32厘米，800×600 SVGA)
易于使用，简便高效；动态模拟显示
简单易用；触摸式屏幕响应
事件日志；参数测量；数据统计
支持WEB浏览器远程浏览
个性化显示；减少出错风险
4、安全的操作界面
快速访问和读取
减少出错危险，
提供UPS状态的实时信息
与任何监控系统兼容
易于监控，高效控制，操作安全
5、灵活性―满足持续升级的要求
电源安全可靠，易于维护
并机系统可以提高系统额定容量6倍
标准选件可以满足各种特殊要求
6、全部选件，一应俱全
全面谐波治理；有源谐波滤波器和无源谐波滤波器（可选）
12脉冲整流器；外置旁路柜（1200KVA）
隔离变压器；同步模块
远程LED指示灯面板＋远程监控Telemonitor
电池监控（监控每个电池）；电池断路器单元
提供顶部进线口；公共的主交流输入和旁路交流输入
|
额定容量（KVA）PF功率因数=0.8
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
|
主交流电源输入
|
|
输入电压范围
|
三相，320V--470V
|
|
输入端主交流电源1和主交流电源2
|
单独或共用
|
|
频率
|
50Hz/60Hz±10%
|
|
输入电流总谐波失真度（THDI）
|
< 4%（带THM和PFC滤波器）
|
|
输入功率因数（PF）
|
> 0.95（带THM和PFC滤波器）
|
|
旁路系统输入
|
|
额定输入电压
|
三相，320V--470V+中线
|
|
频率
|
50Hz/60Hz±10%
|
|
输出
|
|
输出电压
|
三相，380V--400V--415±1%+中线
|
|
电压调整
|
±3%
|
|
频率
|
50Hz/60Hz
|
|
过载能力
|
165%1分钟，125%10分钟
|
|
输出电流总谐波失真度
|
THDU< 3%
|
|
最大负载峰值因数
|
3：1
|
|
电池
|
|
备份时间
|
8-10-15-20-30-60分钟，根据需求可选其它
|
|
类型
|
密封铅酸电池、板状电池、镍镉电池等
|
|
总体效率
|
|
双转换模式
|
可达95%
|
|
环境条件和噪音
|
|
储存温度
|
-25`C -- +45`C
|
|
运行温度
|
最高达40`C（在超过25`C下运行存在电池老化风险）
|
|
噪音水平
|
68 dbA
|
69 dbA
|
72 dbA
|
|
运行海拔
|
1000m
|
|
并联（模块式）
|
最多可支持4个模块
|
|
并联（集中式公共静态旁路开关）
|
最多可支持6个模块
|
|
标准与认证
|
|
性能和安全
|
IEC62040-1,IEC60950
|
|
性能和设计
|
IEC62040-3,EN50091-3
|
|
设计和制造
|
ISO14001,ISO9001,IEC60146
|
|
EMC抗扰性
|
IEC61000-4
|
|
EMC放射性
|
IEC62040-2C3级别
|
|
认证
|
TUV-LCIE-CEM-CE标志
|
|
尺寸和重量（深=850mm，高=1900mm）
|
|
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
|
UPS不带电池高度（mm）
|
|
|
|
|
|
2000
|
|
|
|
ups不带电池宽度（mm）
|
1600
|
2000
|
3600
|
4200
|
|
重量（Kg）
|
1500
|
1500
|
1650
|
1650
|
2030
|
2200
|
3500
|
4560
|
|
电池箱（深=840mm，高=1900mm）
|
|
10分钟后备宽度（单位mm)
|
2100
|
2100
|
2500
|
2950
|
3750
|
|
|
|
|
重量（Kg）
|
2230
|
2740
|
3450
|
4450
|
5740
|
|
|
|
|
30分钟后备宽度（单位mm)
|
2950
|
3750
|
4600
|
6700
|
8400
|
|
|
|
|
重量（Kg）
|
4450
|
5600
|
6840
|
8690
|
11200
|
|
|
|
