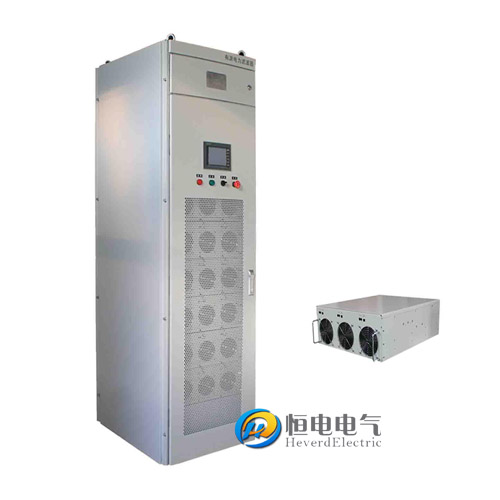

恒电电气股份有源滤波器,谐波保护器,滤波补偿等谐波治理装置

  • 价 格: 面议 /
  • 供 应 地:山东省济南市
  • 发布公司:山东恒电电气股份有限公司
  • 产品型号:HD
  • 品 牌:恒电电气
  • 发布日期:2016/3/15 15:35:40
  • 联系人QQ:734666937 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


技术优势

1、模块化、积木扩展式并联结构,方便扩容

HDAPF有源滤波器为积木扩展式并联结构;主电路中的每个电气元件都小型化和标准化,整个拓扑封装在一个的模块内。APF模块与APF柜体采用动静插件连接,用户扩容时把APF模块推进APF柜体内,插上光纤即可。

2、维护便捷,支持在线维护

HDAPF有源滤波器采用模块化设计,任何一个电气元件损坏只会影响当前模块运行,APF柜体内其他模块正常运行,不会导致整个APF瘫痪。维护时只需把故障APF模块从柜体中抽出,更换上新的APF模块即可。

3、可靠性高,温度均匀

HDAPF有源滤波器把发热元件如:逆变单元中的IGBTLCL滤波器中的滤波电感和阻尼电阻都微型化,功率减小。而且发热元件平均分配到每个滤波模块中,热量均匀。电气元件不易发生因为温度过高而失效。

4、纯FPGA搭建控制系统

HDAPF有源滤波器控制系统采用美国Xilinx公司的军工级FPGA芯片,芯片内部集成84个硬件DSP单元,运算能力远远大于单个DSP,烧录程序后整个FPGA芯片相当于一个硬件电路,无需调用程序,不会出现程序跑飞的情况。此外FPGA抗干扰能力远远高于传统的DSP

5、控制器与APF模块之间采用光纤传输数据

HDAPF有源滤波器控制器与功率单元之间采用光纤连接,整个数据传输都为光信号,不会受到电磁干扰。在信号衰减方面,光纤传输衰减远远小于传统排线传输。

6、噪音低,满载运行时噪音低于65db

HDAPF有源滤波器采用软磁材料,铁硅电感流过电流时几乎没有声音,APF在满载时,噪音低于65db

7、独有的并机方式与优越的均流效果

HDAPF有源滤波器并机,只有一个FPGA控制器,不存在每个APF模块内部的电压采样电阻、微电流互感器、电流采样电阻的精度偏差,APF模块之间能很好的均流,不存在环流。

8、在任何负载情况下,补偿后的系统电流THDi3%

HDAPF有源滤波器的滤波能力,在任何负载情况下,补偿后的系统电流THDi3%;电感上的开关频率为21.6KHz,补偿谐波次数为2-50

9、开环控制与闭环控制相结合的控制方式

HDAPF有源滤波器结合开环和闭环控制的优点;系统电流采样经过FFT运算分解后,采用开环控制与闭环控制相结合的方法,补偿无功APF采取开环控制,响应速度快;补偿谐波APF采用闭环控制,补偿精度高。

10、良好的限幅能力

HDAPF有源滤波器单次谐波都可限幅,可与无源滤波器治理同次谐波

11、三电平主电流拓扑

在相同的直流母线电压下,HDAPF有源滤波器产生的冲击电压(dv/dt)为第一代APF的一半,第二代APF降低了每个IGBT的开关应力和开关损耗,IGBT更可靠。
