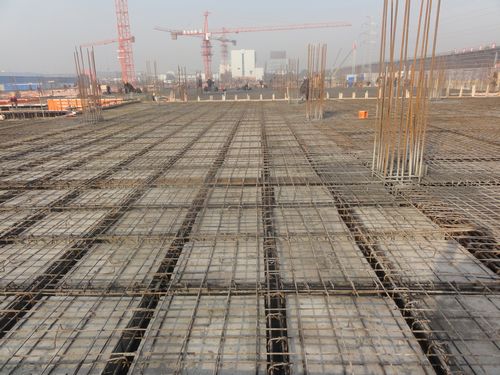

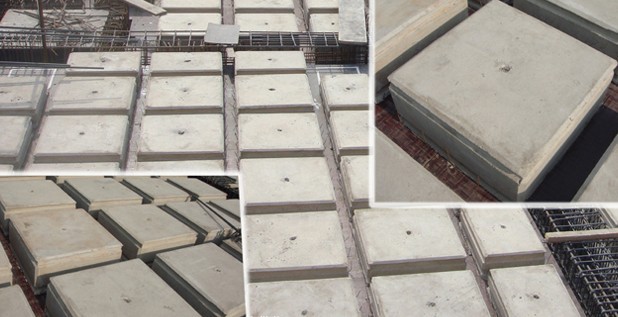

本工程中的主要柱网间距为为8.1m×8.1m，按写字楼设计。二、采用蜂巢芯密肋梁楼盖技术的可行性和比较的必要性本工程柱网跨度属于密肋梁楼盖经济跨度，采用密肋梁楼盖技术，可降低结构构件高度，减小层高或增加室内净空高度，www.zbsgjm.com节约空调管线材料，降低楼层间的噪音干扰，楼盖的保温隔热性能增强，顶部平整，有利于空间的灵活分隔和改善结构的视觉效果，以提高楼盘的档次。同时可以减少柱、剪力墙等竖向构件的高度。大量类似工程经验表明在上述情况下采用密肋梁楼盖体系具有比较明显的经济优势，且在技术上是完全可行的。针对本工程的特点，为进一步说明问题，现拟在楼盖结构中采用密肋梁楼盖技术，并根据有关规范及结构平面布置等资料，对普通混凝土楼盖方案与密肋梁楼盖方案进行技术经济比较，以便获得最佳的结构方案。三、密肋梁楼盖方案及经济分析1)、设计条件：a、计算时依照设计规范要求，按现浇楼板用pkpm程序计算；b、ＰＫＰＭ输入荷载:恒载:GBF蜂巢芯楼盖(包括蜂巢芯自重,含楼板自重)：4.3KN/m2普通框架梁楼盖(含楼板自重)：5.0KN/m2活载：2.0KN/m2混凝土强度等级:C302)、本经济分析有关参数如下：a.普通框架梁结构，主梁300×750，次梁250×600，板厚度为120mm；b.扁梁450+蜂巢芯300，扁梁700×450，板厚度为300mm，其中面板厚60㎜。3)、对两种楼盖结构方案单位面积钢筋及混凝土综合施工费用进行经济分析及比较，www.zbsgjm.com其结果见表一。经济参数的计算依据：不采用工程预算计价方法，仅取楼盖的工程量，参照成都市目前的市场价格，直接计算造价。计算中取：钢筋3800元/吨混凝土400元/立方米梁板模板制安费:29元/平方米普通梁板顶部抹灰：25元/平方米蜂巢芯75元/平方米（按建筑面积测算）不同楼盖的直接工程造价差普通框架梁楼盖-蜂巢芯密肋梁楼盖259.07-251.31=7.76元/平方米综上所述，可以结论：1、从综合造价分析：若使用扁梁450+密肋梁楼盖300的形式，由于主梁截面高度降低，建筑净空可以增加300mm，如果保持净空不变，则可以减少300mm的建筑层高，参照有关规范，建筑物层高每降低100㎜综合造价可降低总价的1.5%；本工程中层高降低了300㎜，按综合造价每平米1000元计算，可节约造价45元/平米，同时，使用GBF密肋梁楼盖可以节约模板，降低制、拆模费用（表一中已有反映），因此使用GBF密肋梁楼盖后可降低综合造价52.76元/平方米。在同样建筑高度条件下，如不考虑降低层高，则建筑净空高度可增加300mm。在建筑总高度不变的情况下，每十层就可多修一层。采用蜂巢芯密肋梁楼盖，除了由于建筑体积压缩和楼盖顶部表面积减小可以降低楼盖自身造价外，与建筑结构工程施工相关的建筑、暖通、给排水和电气工程，也可能为减少工程总造价作出贡献。本分析中未计算以下方面对建筑物综合造价的减少。①电梯高度变化；②自动喷淋消防系统管网和喷嘴数量变化。www.zbsgjm.com
