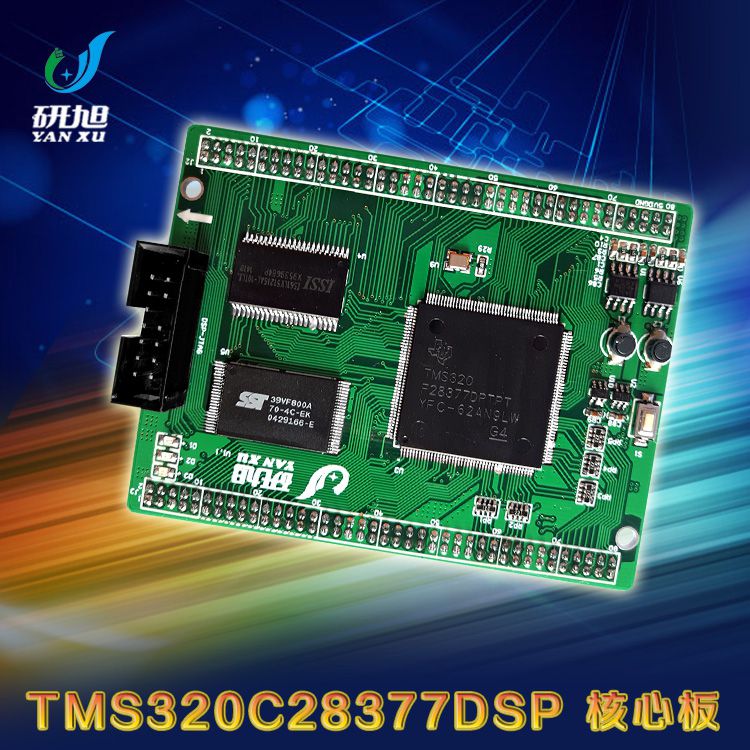

研旭YXDSP-F28377核心板

产品特点:

* 标配工业级

* 双核主频200MHz

* 资源全开放

* 方便上手和二次开

* 独立的电源层、地层、信号层

产品介绍：

1、4层板设计，独立的电源层、地层及信号层，关注

   EMC，信号稳定可靠。

2、高性能32位双核CPU，主频200MHz，IEEE-754单精

   度浮点单元(FPU)，三角法数学单元(TMU)，

   Viterbi / 复杂数学单元(VCU-II)。

3、两个可编程控制律加速器(CLA)，主频200MHz，独立

   于主CPU之外执行代码。

4、低功耗设计，核电压1.2V，I/O口电压3.3V。

5、片内存储器：512KB(256KW)或1MB(512KW) 闪

   存（ECC保护）172KB(86KW)或204KB(102KW)

   RAM（ ECC保护或奇偶校验保护）

   支持第三方开的双区安全

6、外扩存储器：256KBx16位SRAM，512KBx16位FLASH

7、最小系统板，2x80引脚接口，便于二次开。

8、通讯外设：

   1路USB 2.0 (MAC + PHY)接口

   支持12引脚3.3V兼容通用并行端口(uPP)接口

   2路控制器局域网(CAN)模块（引脚可引导）

   3路高速（最高 50MHz）SPI端口（引脚可引导）

   2路多通道缓冲串行端口 (McBSP)847907469(不是联系方式)

   4路串行通信接口(SCI/UART)（引脚可引导）

   2路I2C接口（引脚可引导）

9、模拟子系统：

    8个具有12位数模转换器(DAC)参考的窗口化比较器

    3个12位缓冲DAC输出

    四个模数转换器(ADC)：

       16 位模式：每个转换器的吞吐量为1.1MSPS（系

              统吞吐量高达4.4MSPS）

              差分输入

              多达12个外部通道

        12 位模式：每个转换器的吞吐量为3.5MSPS（系

               统吞吐量高达 14MSPS）

               单端输入

               多达20个外部通道(BGA封装24通道)

               每个ADC上有单个采样与保持(S/H)

               电路

               ADC转换的硬件集成后置处理

               饱和偏移校准

               定点计算误差

               具有中断功能的高、低和过零比较

               触至采样延迟

10、增强型控制外设：

     24 条具有增强功能的脉宽调制器(PWM)通道

     16 条高分辨率脉宽调制器(HRPWM)通道

     8个PWM模块的A和B通道均可实现高分辨率

     死区支持（对于标准和高分辨率均支持）

     6个增强型(eCAP)模块

     3个增强型正交编码器脉冲(eQEP)模块

    八条Δ-Σ滤波器模块(SDFM)输入通道，每条通道 2

个并联滤波器
